Топливные насосы высокого давления на дизельном двигателе. Виды насосов, принцип действия

Конструкция механического топливного насоса

Механический топливный насос, применяющийся в конструкции двигателей с карбюраторной системой впрыска, крепится к блоку цилиндров или головке блока винтами. В большинстве случаев для подачи топлива используется насос мембранной конструкции. Прикрепленный к блоку насос приводится в движение коленчатым валом, на котором предусмотрен специальный эксцентрический кулачок. Этот кулачок давит на шток, сжимающий расположенную внутри корпуса мембрану.

В механических топливных насосах предусматривалась система ручной подкачки топлива на случай «пересыхания» системы после длительной стоянки

При нажатии на кулачок объем внутренней камеры насоса сокращается, а когда он снова увеличивается, бензин всасывается в камеру. Чтобы топливо не вытекало назад, в трубопровод, подающий патрубок снабжен обратным клапаном. Когда происходит очередное нажатие, топливо выходит через нагнетательный патрубок и подается в карбюратор, а в камеру поступает новая порция из трубопровода. Давление в подающей магистрали может регулироваться за счет установки более или менее жесткой пружины, но по конструктивным причинам не может быть высоким (это связано с тем, что пределы жесткости пружины ограничены упругостью металла, из которого она сделана).

https://youtube.com/watch?v=sm2fdBv3kTg

Типы, устройство и принцип работы топливных насосов

Можно классифицировать насосы по нескольким категориям:

1. По типу привода – механические и электрические;
2. По типу топлива – бензиновые, дизельные и газовые;
3. По типу системы подачи топлива – для карбюратора, инжектора и для common rail;
4. По расположению – выносные и погружные;
5. По величине давления – топливные насосы высокого и низкого давления (ТНВД и ТННД).

Но на самом деле типов топливных насосов не так много, и проще всего изучать их по мере усложнения.

1. Простая конструкция – механический (вакуумный) Это маломощное устройство, предназначенное для подачи топлива к карбюратору, и сегодня такие модели уже считаются редкостью. Чаще он устанавливается в качестве подкачки для ТНВД. Приводятся в действие от коленвала или вала маслонасоса, а значит, их производительность напрямую зависит режима работы двигателя.

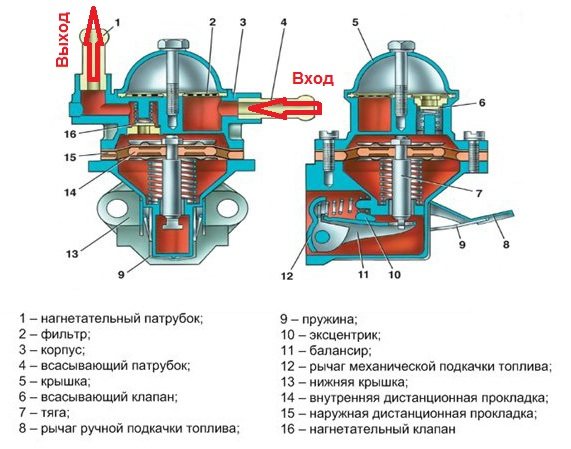

Устройство механического вакуумного топливного насоса

Агрегат состоит из толкателя (штока), диафрагмы, входного и выходного патрубков и клапанов. Перемещение диафрагмы создает последовательное разрежение и сжатие в рабочей камере. На фазе разрежения в камеру поступает топливо, на фазе сжатия – выталкивается через выходной патрубок. Клапаны препятствуют обратному ходу жидкости.

Основной недостаток, из-за которого их перестали использовать для основной подачи топлива – работа в пульсирующем режиме, что для современных форсунок уже не годится. Понадобилось что-то более производительное и надежное.

2. Современный электрический Это самый распространенный тип насоса. Представляет собой электромоторчик, работающий непрерывно, пока работает двигатель. Подача топлива осуществляется сплошным потоком и под достаточным давлением. Производительность такого устройства уже не зависит от оборотов двигателя, и чтобы не создавать избыточное давление в топливной магистрали (например, во время работы на холостых оборотах), в нем предусмотрен возвратный патрубок, по которому лишнее топливо сливается обратно в бак.

Включается он одновременно с зажиганием, чтобы сразу подать бензин в двигатель. Электронный блок управления подает сигнал на включение через реле и предохранитель, и только через пару секунд срабатывает стартер.

Есть несколько типов конструкции электронасоса: шестеренная, роликовая, центробежная, вакуумная, плунжерная. Рассмотрим принцип действия каждого из них.

2.1. Вакуумный По сути, он дублирует конструкцию механического насоса мембранного типа, только толкатель приводится в движение от электропривода.

2.2. Шестеренный

Типовая схема шестеренчатого топливного насоса эксцентрикового типа

Состоит из рабочей камеры и вращающейся в ней шестерни-эксцентрика. Прижимаясь поочередно к каждой секции камеры, шестерня создает разрежение на стороне всасывания и переводит порцию жидкости к выходному патрубку. Аналогичная конструкция встречается и у масляных насосов.

2.3. Роликовый

Схема топливного насоса роликового типа

Представляет собой круглую рабочую камеру с секцией нагнетания и выпуска. В ней установлен ротор с пазами, в которые вставлены ролики (для минимизации трения). По мере вращения ротор захватывает поступающее топливо на одной стороне и перегоняет на противоположную. За счет эксцентрического размещения образуются зоны разрежения и сжатия.

2.4. Центробежный

Устройство топливного насоса центробежного (турбинного) типа

Самый распространенный тип конструкции. В рабочей камере размещена турбина-крыльчатка, при вращении которой топливо нагнетается в магистраль за счет центробежной силы. Такой насос сочетает в себе производительность, бесшумность работы и надежность.

2.5. Плунжерный

Типовая схема работы топливного насоса плунжерного типа

В основном плунжерная система накачки используется в ТНВД. Но есть и редкие модели электронасосов не високого давления, в которых использована такая схема работы. Как правило, это два плунжера, работающих в противофазе. С помощью системы клапанов создается разрежение и давление в рабочей камере, следовательно, топливо поступает в магистраль.

3.Топливный насос высокого давления (ТНВД)

Типовая схема работы плунжерной пары ТНВД

Нельзя обойти вниманием и этого монстра, без которого уже нельзя представить работу дизельного двигателя. ТНВД также относится к механическому типу насосов, с приводом от коленвала двигателя. В зависимости от конструкции ТНВД может подавать топливо на форсунки под давлением от 600 бар. В паре с ТНВД идет подкачивающий насос, образующий с ним единый модуль, таким образом система подает непрерывный поток топлива, даже если за бортом зима, дизтопливо загустело, а фильтр запарафинился.

4. Погружной

Типовая схема погружного топливного насоса в баке

Устанавливаются непосредственно в бензобаке автомобиля. Как ни странно, это оказалось лучшим решением для электрических насосов: внутрь корпуса не попадают пузырьки воздуха, бензин отводит тепло и является отличным изолятором, так что можно не бояться замыкания проводки насоса. К тому же погружной насос не нуждается в лишних патрубках для накачки и сброса избытка топлива.

5. Выносной Как понятно из названия, выносные насосы монтируются не внутри бензобака, а в другом месте: по ходу топливной магистрали, возле двигателя и т.д. Такой тип размещения можно встретить на старых моделях автомобилей, и к этой же категории относятся ТНВД и подкачивающие насосы.

Для чего понадобилось переходить на электрические насосы?

С появлением и распространением управляемых электроникой систем впрыска использование механических насосов стало нецелесообразным. Дело в том, что в топливной магистрали инжекторных систем необходимо поддерживать более высокое давление, и добиться его при помощи механического диафрагменного насоса невозможно. В магистрали инжекторной системы необходимо поддерживать постоянное давление топлива от 1 до 5 бар для бесперебойной работы форсунок. Кроме того, поток топлива, подаваемого механическим насосом за счет циклической работы обладал значительной пульсацией. Если подавать топливо в инжектор в таком режиме, форсунки испытывали бы периодическое топливное голодание, что привело бы к сбоям в работе двигателя.

Конструкция электрического топливного насоса

Современный электрический топливный насос состоит из двух частей – привода и насосной части. Роль привода в подавляющем большинстве случаев выполняет электродвигатель.

В топливных системах многих современных автомобилей, например, ряда моделей Peugeot, топливный фильтр интегрирован в насос и меняется вместе с ним

Обе части помещены в единый металлический корпус. Корпус насоса, как правило, объединяется в единый топливный модуль с датчиком расхода, топливным фильтром и топливозаборником. В большинстве случаев в современных автомобилях используются погружные насосы, и топливный модуль встраивается непосредственно в бак.

Чаще всего в системе подачи топлива применяются насосы трех основных конструкций: роликовые, шестеренчатые и центробежные.

Устройство ТНВД

Самые первые ТНВД, построенные в середине ХХ века, конструктивно напоминали копию самого двигателя. Они состояли из:

• корпуса;
• плунжeрных пар (поршневых насосов высокого давления);
• кулачкового распределительного вала, с приводом от коленвала;
• зубчатой рейки, регулирующей подачу топлива;
• систему регулировки угла опережения подачи топлива.

Каждый из цилиндров имел свою плунжерную пару. Такие конструкции ТНВД называют рядными и до сих пор они используются в дизельных двигателях грузовых автомобилях и спецтехники, сельхозтехники устаревшей конструкции.

ТННД и безопасность

На первый взгляд расположение электрического топливного насоса в топливном баке, заполненном горючим, кажется, по меньшей мере, странным. Однако в таком расположении кроется ряд существенных преимуществ, в том числе, и с точки зрения пожарной безопасности.

Основной проблемой топливных магистралей в период распространения механических насосов было вскипание топлива под воздействием тепла, выделяемого двигателем. Эта проблема была решена в системах на основе электрических насосов. Точка кипения топлива, находящегося под давлением повышается, а кроме того, постоянный поток бензина, перемещающийся по магистрали, не разогревается так сильно.

Размыкатель системы питания топливного насоса входит в стандартный набор противоугонного оборудования

Расположенный в баке насос находится на максимально возможном удалении от двигателя и охлаждается бензином, в который он погружен.

Все компоненты насоса, в том числе, питающие его электропровода находятся в постоянном контакте с топливом. Бензин обладает высоким электрическим сопротивлением, что предотвращает возникновение коротких замыканий, поэтому при условии постоянного наличия в баке топлива такая установка безопасна. В случае же, если насос не полностью погружен в бензин, возможен его перегрев и даже возгорание паров в результате короткого замыкания. Однако благодаря эффекту, который называется пределом воспламеняемости, основная масса топлива в этом случае загореться не может.

Управление топливным насосом

Работа топливного насоса начинается в момент срабатывания реле сразу после включения зажигания, еще до запуска двигателя. Это необходимо для создания давления в магистрали перед пуском. В современных блоках управления двигателем реализована функция отключения реле даже при условии, если зажигание включено и двигатель работает. Это может происходить, к примеру, в случае столкновения. В случае переворота автомобиля, к примеру, топливный насос отключается сразу, по сигналу специального клапана, переключающегося в случае, если насос оказывается в ином положении относительно земли, что предотвращает возникновение пожара.

Наряду с этой функцией в программе блока управления может быть заложена возможность отключения топливного насоса в случае падения давления масла в двигателе (что может привести к быстрому перегреву блока цилиндров и пожару).

Подкачивающий насос дизельного двигателя для ТНВД

Итак, топливный насос низкого давления (ТННД) нужен для того, чтобы под небольшим давлением пропустить дизельное топливо через фильтры и затем подать горючее в ТНВД. При этом выделяют два режима работы устройства. Первый режим является так называемым подготовительным, тогда как второй режим рабочий.

Стоит отметить, что насос низкого давления перекачивает немного больше топлива, чем необходимо двигателю для ровной работы. Такая подкачка «с запасом» позволяет поддерживать оптимальное давление в системе питания, избегая повышения нагрузок.

Насос низкого давления в системе подачи дизельного топлива

Электрические насосы используются и в автомобилях с дизельными двигателями. В современных системах они называются подкачивающими насосами и служат для подачи топлива под относительно низким (как правило, не выше 5 бар) давлением к впускной полости ТНВД.

Зачастую подкачивающий насос интегрирован в корпус топливного насоса высокого давления. ТНВД, так как ТНВД нуждается в постоянном потоке топлива во всасывающей части для бесперебойной стабильной работы в любых режимах.

Задачи ТНВД

Для Дизеля не были проблемой ни размеры, ни вес компрессора, поскольку мотор был стационарным. Бош же рассматривал дизель, как потенциального конкурента мотора на бензине для установки под капоты автомобилей, поэтому требования к компрессору и к мотору в целом были выше. С его подачи мир получил топливный насос высокого давления дизельного двигателя. Компания Роберта Боша построила первый конвейерный ТНВД уже в 1927 году, а ещё через десять лет его конструкция была полностью адаптирована под использование в автомобилях.

Задача устройства не просто подавать солярку в камеру сгорания, но и поддерживать определённое давление и рассредотачивать его между цилиндрами, соблюдая порядок их работы. Солярка поступает от насоса к форсункам по топливопроводу. Конструкция механической форсунки показана на фото. В нижней части каждой форсунки устроен распылитель — система из нескольких небольших отверстий. Это нужно для того, чтобы солярка шла в камеру в распылённом состоянии.
