Несколько слов о принципе работы сцепления. Работа любого двигателя на автомобиле заканчивается вращательным движением тяжелого маховика. Управляя акселератором, можно лишь увеличивать или уменьшать скорость вращения маховика. Для того чтобы автомобиль тронулся с места, необходимо передать это движение к механическому редуктору – коробке скоростей. Передавать это вращательное движение необходимо очень плавно, иначе мотор просто заглохнет. Та же операция – плавное отключение трансмиссии – необходима и при остановке автомобиля. Сцепление и является таким «мягким» выключателем.
Принцип действия этого устройства легко понять. Представьте себе два вращающихся диска величиной с небольшое рулевое колесо. Один их них – маховик мотора, а второй – диск сцепления. Если во время вращения маховика к нему плотно прижать диск от редуктора, то вращательное движение будет передано и автомобиль начнет движение. Кажется, все очень просто. Все так и работает, только диски сжимаются с помощью специальных механизмов, а между ними устанавливаются специальные прокладки.
Основными неисправностями могут стать плохое сжатие дисков или несвоевременное их разделение. Говорят, что сцепление «ведет» или «пробуксовывает».
Зачем лишняя педаль
Сцепление является элементом конструкции автомобиля, принимающим участие в передаче момента к колесам от двигателя и позволяющим кратковременно эту передачу разрывать, что выполняется водителем, когда он нажимает на педаль сцепления. Рассматривая вопрос о ее назначении и роли в управлении автомобилем, нельзя, хотя бы кратко, не коснуться устройства такого механизма.
Однако, прежде чем разбираться с конструкцией механизма управления, требуется сделать оговорку, что использовать его надо достаточно осторожно. Недаром при управлении автомобилем левая нога не касается педали, а должна лежать на специально предусмотренном для нее месте. Связано это с тем, что когда двигатель отключен от колес, резко снижается возможность управления, машина движется только по инерции. Особенно опасно такое движение на мокрой или скользкой дороге.
В подобных случаях то же торможение надо выполнять без нажатия на сцепление. Иначе возможен занос машины с непредсказуемыми последствиями, особенно для новичков, не готовых к такому изменению поведения автомобиля. Лучше всего руководствоваться одним общим правилом – при движении на ровной дороге в случае отсутствия необходимости переключения передач управлять автомобилем надо, используя только газ и тормоз. То же самое относится к движению с горки, в этом случае нельзя допускать езду накатом или при отключенном от колес двигателе.
Двигатель всегда должен быть готов передать, а колеса получить необходимый крутящий момент. Только тогда вы сохраняете полную возможность контролировать поведение автомобиля. Поэтому пользоваться педалью сцепления надо исключительно при необходимости, только в тех случаях, когда не обойтись без этого нельзя, как при переключении передач или начале движения. Имея в виду, что нужно делать это аккуратно и осторожно, так как в процессе переключения передач возможно возникновение резких динамических нагрузок на различные узлы машины.

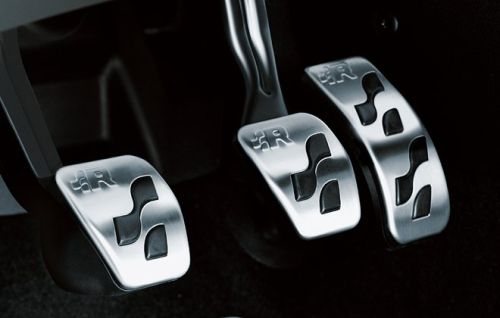

Функции и принцип действия педали сцепления
Педаль сцепления автомобиля служит для соединения коробки передач с двигателем и для их разъединения. Когда педаль сцепления находится в состоянии покоя, то двигатель соединен с коробкой передач – сцепление включено.
В то время, когда Вы выжимаете до пола педаль сцепления, идет разъединение двигателя с коробкой передач – сцепление выключается. Для начала движения автомобиля, нужно включить сцепление, то есть отпустить педаль. Диск сцепления (состоит из двух дисков) одет на шлицах на первичный вал КПП, (т.е. жестко соединен), и зажат между кольцами корзины и маховика (двигателя).
- Читайте также:
При нажатии на педаль сцепления, пружина отпускает кольцо на корзине, и оно отходит от маховика. Диск сцепления освобождается и вращается независимо от маховика. Вот и все, переключайте передачи. Отпускаем педаль сцепления, выжимной подшипник освобождает пружину, кольца сходятся, диск зажимается. Поехали.
Как сцепление устроено

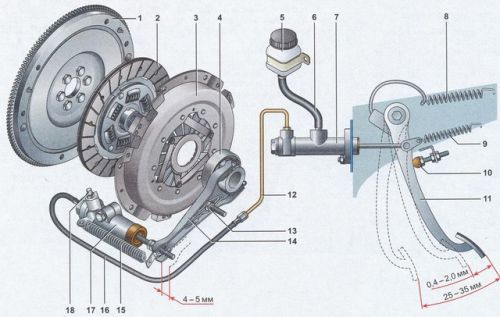

В самом общем виде его конструкция показана на приведенном рисунке
Не вдаваясь в подробности, надо отметить наличие таких узлов, как маховик (1), являющийся также частью двигателя, а также ведомого диска (2), корзины сцепления (3) и, конечно, привода, включающего в себя практически все остальные детали, в том числе педаль сцепления (11). Здесь необходимо только сказать, что приведено достаточно укрупненное и упрощенное изложение конструкции, ни в коей мере, однако, не препятствующее пониманию его значения, роли этого механизма на машине. Для правильного понимания конструкции необходимо уточнить, что привод, связывающий между собой педаль сцепления с самим механизмом, может по своему исполнению быть:
- гидравлическим, как показано на приведенном рисунке;
- механическим;
- пневматическим;
- электрическим и т.д.
Свободный ход педали сцепления – профилактика и уход за системой
Для контроля состояния механизма сцепления следует после очередной отметки 20 000 км проводить его проверку. Ремонт и регулировка требуются в случае обнаружения течи жидкости из-за разрыва шлангов или при увеличенном ходе акселератора сцепления.
Установить свободный ход педали под силу даже начинающему водителю. Для этого вначале важно убедиться в отсутствии воздуха в системе гидравлики.
В первую очередь следует наполнить жидкостью бачок привода до необходимого уровня, надеть шланг на клапан прокачки и отвернуть его на пол-оборота. Свободный конец опустите в банку с жидкостью.
Теперь утопите сцепление до отказа для того, чтобы вытекла вся жидкость. Заверните клапан и отпустите педаль. Долейте в бачок недостающее количество жидкости и повторите весь процесс в таком же порядке.
Система считается прокачанной, если вытекающая жидкость не содержит воздушные пузырьки. После чего пора завернуть клапан и закрыть его защитным колпачком.
Не забудьте проверить, есть ли жидкость в приводном бачке, если понадобится, нужно сразу ее долить. А теперь самое время обратиться к непосредственной регулировке педали.
Для чего это нужно — разрывать передачу момента от двигателя
Все очень просто. В зависимости от условий движения на колеса подается различный крутящий момент. Его величину можно изменить с помощью КПП, выбирая нужную передачу. Однако, когда шестеренки в коробке находятся в зацеплении и крутятся, переключить передачу невозможно. Попытаться, конечно, можно, но итогом будет замена разрушенной КПП. Чтобы избежать этого при любых режимах езды, а также в начале движения, в конструкции автомобиля применяется сцепление. В случае нажатия на него разрывается связь между КПП и двигателем, вследствие чего появляется возможность спокойно переключить передачу или тронуться с места.
Каким должен быть свободный ход педалей?
У этого термина есть допустимые пределы. Для каждой модели или марки автомобиля эта цифра должна быть в соответствии с техническими требованиями. Иногда неправильно отрегулированный свободный ход тянет за собой неприятности. И это не только неверная работа сцепления.
В худших случаях такое положение вещей может повлечь за собой поломку. Сцепление авто будет работать не всей плоскостью дисков в случае большой величины холостого хода. При небольшой – может возникать пробуксовка. Как результат детали будут быстрее изнашиваться.
Для опережения таких неприятных случаев и правильной работы автомобиля, делать такую проверку желательно по мере возможностей почаще. А если этого потребует результат проверки, также и регулировать его.
Для акселератора сцепления потребуется изменение длины троса, если свободный ход вилки превышает 3 мм. Для его проверки нужно подать вилку назад. В случае несоответствия этому значению регулировка свободного хода педали сцепления осуществляется посредством специальной гайки, которая находится на резьбовой части троса.
В периодичной регулировке нуждаются не только узлы сцепления, но и механизм привода тормозов, поскольку со временем произойдет его естественный износ, то есть образуется увеличенная амплитуда педали.
При исправном тормозном механизме незатрудненный ход акселератора (при заглушенном моторе) должен быть в пределах 5 мм. Если наблюдается большой свободный ход педали тормоза, то устанавливается зазор путем перемещения стоп-сигнала. Чем опасны нарушения регулировок?
При отсутствии или предельно малом ходе возможно возникновение самопроизвольного торможения, что приводит к перегреву колодок и тормозных барабанов.
Читайте также:
О некоторых неисправностях
Из приведенного выше рисунка видно, что кроме узлов самого сцепления в его работе задействованы и другие. Не надо, наверно, и говорить, что только их исправное состояние, а также других элементов привода, связывающих педаль сцепления с корзиной, обеспечивает безопасные условия движения. В качестве примера можно рассмотреть различные возможные ситуации, в которых могут проявляться связанные с этим неисправности.
Свободный ход педали
Одним из параметров, характеризующих исправность и правильность регулировки всей системы, является свободный ход педали сцепления. Так называется то расстояние, которое свободно проходит педаль сцепления до его срабатывания. Появляется свободный ход из-за наличия зазоров в отдельных узлах и элементах привода. Наглядно он показан на приведенном выше рисунке и не должен превышать тридцати пяти миллиметров. Ощущается зазор как движение педали сцепления без усилий при нажатии на нее.
Другими словами, вначале при нажатии на педаль она движется свободно, а потом начинает ощущаться сопротивление движению. Вот этот промежуток – движение без усилий и называется свободным ходом. Его слишком большое значение свидетельствует о существенном износе деталей или необходимости регулировки. Если этого не выполнить, то возможно возникновение проблем с включением или переключением передач.

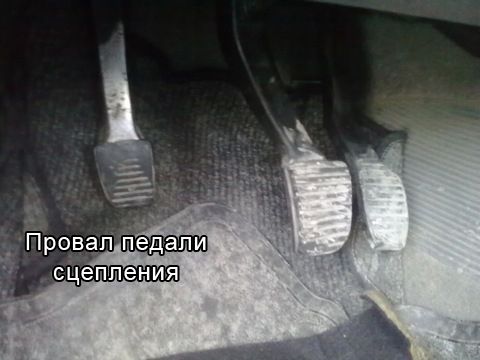

Провалилась педаль сцепления
Когда нажимают на педаль она без всякого усилия уходит вниз, не возвращаясь в нормальное положение. Причин этого может быть несколько, вот некоторые из возможных:
- тросик сцепления в месте заделки его наконечника порвался (в случае механического привода). Такой дефект устраняется заменой тросика, и проводить его необходимо в условиях сервисного центра или мастерской;
- слетела или лопнула возвратная пружина (9). В тех случаях, когда пружина слетела, то после того, как ее поставить на место, дефект – провалилась педаль сцепления, будет устранен. В противном случае надо добираться опять же до мастерской.
- поломалась вилка включения (14) из-за чего и провалилась педаль сцепления. Понятно, что в этом случае ремонт возможен в условиях гаража или мастерской;
- попал воздух в систему гидропривода. Тогда необходима прокачка привода для удаления попавшего воздуха.
Добраться до автосервиса можно в принципе самостоятельно, используя такой прием. Выключить двигатель, включить передачу (первую или вторую), повернуть ключ, завести мотор и одновременно прибавить газ, при этом автомобиль сразу начнет двигаться. Вот так и ехать, не переключая передачи и не останавливаясь.
Скрипит педаль сцепления при нажатии
У этого явления также есть несколько причин. Скрип педали сцепления может быть вызван дефектом, например, той же вилки (14) и устраняется ее заменой. Износ других элементов привода также может вызвать скрип педали сцепления. Для предотвращения его в этом случае необходимо смазать все возможные места возникновения скрипа (сочленения деталей) и заменить изношенные. Причиной, вызывающей скрип педали сцепления, может быть непосредственно какая-нибудь из применяемых пружин или сам тросик сцепления. Относиться к такому явлению надо очень осторожно, скрип педали сцепления надо воспринимать как предвестник отказа одной из деталей привода, например, обрыва тросика.
Стук при отпускании педали сцепления
Однозначно назвать причину этого явления достаточно сложно. Стук при отпускании педали сцепления может быть вызван как износом деталей самого сцепления, так и включением передачи в КПП. Если это связано с износом деталей сцепления, то необходимо проведение его диагностики, хотя в большинстве случае все может свестись к рекомендации замены, как минимум, корзины, хотя и не обязательно, что после этого стук при отпускании педали сцепления прекратится. Не стоит забывать, что при отпускании педали автомобиль начинает двигаться, и вполне возможно, что возникающий стук при отпускании педали сцепления с этим никак не связан. Источником его могут быть совсем другие узлы, например, элементы подвески.
Вибрирует педаль сцепления
В данном случае, скорее всего, причиной появления вибрации будет являться износ или деформация отдельных деталей механизма сцепления. Устраняется это только заменой.
Шум при отпущенной педали сцепления
Такой дефект классифицируется однозначно. Шум при отпущенной педали сцепления вызван износом или повреждением выжимного подшипника. Причиной этого может быть как износ подшипника, так и неправильная манера езды. Здесь надо напомнить, что при движении автомобиля левая нога не должна касаться педали. Если этого не выполнять, то возможен описанный дефект. Кроме того, причиной может быть и начало движения на высоких оборотах двигателя.
Кроме того, что педаль сцепления включает-выключает связь двигателя и трансмиссии, она может служить своеобразным индикатором его технического состояния, сигнализируя о вероятных неисправностях или приближении отказа в ближайшее время. Немаловажное значение имеет также то, что необходимо грамотное и правильное использование возможностей, предоставляемых этими элементами конструкции автомобиля.
-
Читайте также:
Характерные ошибки:
- не опытные водители жестко захватывают рычаг переключения передачи;
- пытаются переключать передачи рывками.
Запомнили? Теперь можно смело садиться за руль и совершенствовать свое мастерство вождения авто на практике.
Ни гвоздя, ни жезла! Счастливого пути!
В процессе эксплуатации автомобиля из-за износа деталей появляется большой свободный ход педали сцепления, нередко грешит этим и акселератор тормоза.
Это может быть вызвано стиранием фрикционных накладок диска или нарушением регулировок рычагов кожуха. При отсутствии опыта пытаться самостоятельно устранить эти неисправности не рекомендуется.
Замер и регулировка свободного хода педали сцепления
Во всех описанных случаях автовладельцу следует заглянуть в механизмы своего транспортного средства. Как же провести регулировку? Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении.
Вам следует:
1. Выставить автомобиль на ровную площадку.
2. Нажать тормоз, пока педаль не упрется, и зафиксировать ее в таком положении. Самый простой способ – подставить молоток.
3. Установить рядом с педалью линейку, уперев ее торцом в пол. Отметить расстояние педали от пола.
4. Отпустить педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки установить на акселератор и провести замеры.
5. Нажать педаль до того, как почувствуете ощутимое сопротивление. Провести замеры.
Разница между верхним положением и последними показаниями и будет величиной свободного хода.
После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она требуется, то для этого нужно отпустить контргайку стоп-сигнала всего на 1 оборот.
Путем вворачивания или выворачивания выключателя устанавливают нужный зазор между ним и педалью тормоза. После окончания описанной настройки следует затянуть контргайку и провести повторную проверку хода, как изложено в предыдущих пунктах.
Акселерометр сцепления регулируется также гайкой, она находится на тросе.
