Сколько в среднем стоит установить пневмоподвеску на автомобиль

Устройство, конструкция

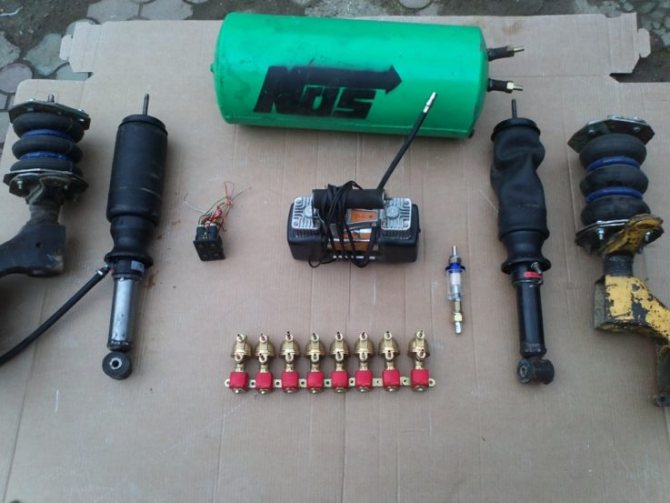

Данная система состоит из нескольких основных элементов:

• Пневморесивера.
• Блока управления.
• Группы датчиков.
• Воздушных магистралей.
• Упругих пневмобаллонов.
• Компрессора.

Ресивер – это элемент, в который накачивается воздух от компрессора. Обычно имеет объем в 5-7 литров. По команде от блока управления с ресивера подается воздух на пневмобаллоны.

Последние представляют собой исполнительный механизм, который участвует в поддержании и установке дорожного просвета. Компрессор – один из основных элементов в системе пневмоподвески. Его назначение – подача сжатого воздуха в ресивер.

В зависимости от типа конструкции, пневмоподушки могут быть индивидуальным либо совмещены со стойкой амортизатора. В последнем случае, помимо плотного кожуха и манжет, имеется амортизирующий шток с поршнем.

Движение воздуха по системе невозможно без воздушных магистралей. Они также оснащены электромагнитными клапанами. Количество их определяет тип системы, но об этом немного позже.

Дополнительно система может оснащаться датчиками, которые будут контролировать:

• Угол наклона кузова относительно дороги.
• Скорость автомобиля.
• И прочее.

Итак, мы рассмотрели устройство пневмоподвески. Принцип работы ее опишем далее.

Устройство пневмоподвески

Конструкция каждой пневматической подвески представлена ресивером, управляющим блоком, системой распределения воздуха и компрессором. Для повышения комфорта водителя подвески могут быть с автоматическим или ручным управлением.

1. Автоматическая пневмоподвеска предполагает самостоятельный подбор высоту дорожного просвета электроникой с учётом таких факторов, как ускорение, скорость, наклон. Ориентир в данном случае направлен на высокие показатели аэродинамичности. Центр тяжести снижается, поэтому управляемость машиной существенно увеличивается.
2. Ручное управление требует инициативы водителя при выборе высоты клиренса относительно дороги. Ручная настройка также возможна по отношению к жёсткости подвески, если её конструкция предполагает наличие амортизаторных пневматических стоек.

Как работает

Алгоритм действия данной системы очень простой. Он основан на регулировании количества воздуха в подушках. После получения сигналов от датчиков, информация обрабатывается в электронном блоке. Дальше блок подает команду на исполнительные механизмы. Это электромагнитные клапаны, которые установлены на выходе из ресивера. По команде блока они открываются, и воздух под давлением поступает в подушки.

Далее клапан закрывается, а объем кислорода в ресивере компенсируется компрессором. Если нужно уменьшить клиренс, блок подает команду на стравление воздуха. Открывается соответствующий клапан. Однако воздух идет не обратно в ресивер (так как для этого нужно очень большое сопротивление), а на улицу. Новая порция кислорода поступает в систему опять же благодаря компрессору. Этот принцип работы пневматической подвески цикличен и повторяется много раз.

Также отметим, что система может автоматически регулировать давление. В данном случае водителю требуется нажать на кнопку «Авто» блока управления. В любой момент регулировку можно изменить вручную. Для этого есть кнопки «вверх-вниз», позволяющие уменьшить или увеличить высоту клиренса автомобиля.

Компоновка пневмоподвески

Основная часть элементов пневмоподвески расположена в багажнике — это компрессор, ресивер, клапана, датчики давления.

Для компрессора Беркут R20 в левом крыле была сделана полка из фанеры толщиной 12 мм.

А для клапанов был сделан фальш-пол. Помимо клапанов там спрятались запаска, инструменты и знак аварийной остановки.

Из листов фанеры вырезаны крышки, которые покрыты эпоксидной смолой для защиты от влаги и обклеены карпетом. Ресивер разместился на крышке над клапанами. Ресивер пришлось поставить на бруски для того, чтобы клапан сброса избыточного давления не упирался в пол и была возможность сливать конденсат.

После сборки всей системы и обклейки карпетом багажник стал выглядеть так.

На каких автомобилях устанавливается?

В основном такая система монтируется на грузовые автомобили. Это седельные тягачи, прицепы и прочая большегрузная техника. Нужно это для того, чтобы обеспечить оптимальное положение кузова при подъезде на рампу. Машины с такой подвеской более виброустойчивы, а значит, груз при транспортировке не разобьется. Плюс ко всему при загрузке автомобиль не проседает, как это случалось ранее с рессорами. В любой момент водитель может откорректировать положение одной и второй оси.

Но также пневмоподвеска встречается и на легковых автомобилях. Ее производитель предлагает в качестве опции. Обычно такая подвеска встречается на машинах премиум-класса «Мерседес», «Лексус», «Роллс-Ройс» и прочих. Возможна также установка вне завода. Так, любители БПАНа устанавливают пневмоподвеску на ВАЗы. Посадка автомобиля становится очень низкой. При этом величину клиренса можно вернуть к заводской в любой момент. Кроме этого, такая подвеска является неотъемлемым атрибутом «стенсовых» автомобилей.

Это не только красивый вид, но и просто необходимость. Ведь из-за отрицательного развала колес обеспечить нормальный ход подвески в движении очень сложно. Благодаря воздушным баллонам, есть возможность настроить положение колес к аркам так, как это нужно.

Схема пневмоподвески

Пневмоподвеска на Москвиче будет построена по четырехконтурной схеме на 8-ми клапанах, в которой каждой пневмоподушкой управляет по 2 клапана, один подает воздух, а второй стравливает. Такая схема пневмоподвески позволит более гибко управлять каждой пневмоподушкой, например, опускать/поднимать левый/правый бок, опускать/поднимать перед/зад, вывешивать одно из колес.

Рис.2. Схема пневмоподвески

Одноконтурные

Устройство пневмоподвески данного типа отличается своей простотой. Так, система устанавливается только на одну ось. Подушки на левом и правом колесе накачиваются равномерно и одновременно. Обычно устанавливается на авто, где ранее использовалась рессорная подвеска. Это пикапы, мало- и среднетоннажные грузовики. В последнее время очень часто одноконтурные системы стали монтировать на «ГАЗели» и «ГАЗоны» серии «Некст». Они самые дешевые из всех. Цена установки составляет порядка 20-40 тысяч рублей с учетом стоимости всех комплектующих.

Система может быть ресиверной и безресиверной. Какой имеет такая пневматическая подвеска принцип работы? В первом случае кислород подается компрессором в «приемник», где содержится под давлением до 10-15 Бар. По команде водителя, в определенный момент воздух направляется в подушки. На безресиверной системе этот процесс происходит намного дольше, поскольку компрессору нужно время для накачки обоих баллонов.

Redline-tuning

VB-Airsuspension B.V. (Голландия) предлагает решения автоматических пневматических подвесок для автомобилей семейства Volkswagen.

Установка всех систем осуществляется только в штатные места крепления. Все системы имеют сертификаты ГОСТ, письма об отсутствии возражений (Certificate of No Objection) Volkswagen AG.

Другие производители пневмоподвески:

FireStone (Drive-Rite).

Компания Firestone совершенствует свои технологии, расширяет число операций и увеличивает количество рабочего персонала в Северной и Южной Америке, Европе и Азии. Цель этих капиталовложений – реагирование на рост производства пневматических рессор по всему миру и выполнение наших обязательств перед заказчиками посредством предложения им самого широкого в мире ассортимента пневматических рессор. На сегодняшний момент в ассортименте компании пневматические системы для легкового и грузового автотранспорта, автобусов, полуприцепов, а также для различного промышленного оборудования. Продукция FireStone сертифицирована по международным сертификатам ISO 14001, ISO 9001, TS 16949.

Air Lift. Уже на протяжении более пятидесяти лет компания Air Lift занимается производством узлов подвески. Первоначальный продукт компании представлял собой резиновую пневматическая стойку, вставленная в фабричную цилиндрическую пружину автомобиля, был разработан и запатентован в 1950 году. Универсальность пневматических стоек Air Lift была доказана еще на заре автогонок. Продукция Air Lifts использовалась большинством гоночных команд в течение приблизительно двадцати лет, что потребовало постоянного перехода к более сложным системам. Автомобили, спонсором которых была компания Air Lifts, составили жесткую конкуренцию в национальной гоночной серии NASCAR. Компания Air Lifts обладает богатым опытом в сфере изготовления деталей, предназначенных для уменьшения удельного веса системы подвески. В настоящее время в результате проведения программы развития, компания Air Lift осуществляет внедрение пневматических систем подвески при производстве внедорожников и домов на колесах. Компания Air Lift часто была удостоена премий SEMA (ассоциация производителей специализированного оборудования) за развитие пневматической подвески, чем любая другая компания.Техническое превосходство пневматической подвески, производимой нами с гордостью, признано нашей индустрией и нашими клиентами. Продукция Air Lift продается во всем мире. Продукция проектируется с расчетом на то, что может быть установлена на почти любой тип подвески, не зависимо пружинной или листовой. Она может устанавливаться как на легковые автомобили, так и на грузовые, кэмпинги, гоночные автомобили, хот-роды, военные транспортные средства и специальные транспортные средства всех типов. Сочетание опыта и технологии производства позволяет Air Lift выпускать наиболее универсальную и долговечную продукцию на рынке, что позволит клиентам Air Lift наслаждаться чувством управления машиной на работе или отдыхе. Купив продукцию Air Lift, вы сможете быть уверены в том, что она подойдет и будет работать долго. Комфорт и безопасность в пути, надежная поддержка грузов. Почему воздух? — Большая безопасность. — Больший комфорт. С грузом или налегке – разница лишь в настройке пневмоподвески! Если буксировка прицепа или перевозка груза связаны для вас с тряской, раскачиванием и прочими атрибутами экстремальной езды…если вы не уверены в своей безопасности, когда едете в груженом автомобиле…если вам и вашим пассажирам некомфортно во время поездки…возможно, в ваш автомобиль пора добавить пневмоэлементы! Заводские подвески представляют собой компромисс между комфортом и грузоподъемностью. Те из них, которые обеспечивают плавный ход, не способны поддерживать по-настоящему тяжелый груз, а мощные пружины делают езду довольно жесткой, особенно в автомобиле без груза. Регулируемые пневморессоры решают эти проблемы и обеспечивают безопасность и комфорт при любой нагрузке и любых дорожных условиях. Просто увеличьте давление воздуха, чтобы подвеска стала более «мускулистой» при перевозке тяжелого груза или прицепа, и убавьте давление, чтобы сделать подвеску более мягкой и комфортной, когда едете налегке. Воздух эффективнее стали! И вот почему: Конечно, вы можете добавить вспомогательные рессоры (усиленные пружины), которые помогут вам справиться с управлением вашим трейлером или перевозкой тяжелого груза. Беда в том, что если вы используете дополнительную листовую рессору из стали, ее коэффициент жесткости останется неизменным, едете ли вы с грузом или без него! Использование «бесконтактной» или резервной стальной рессоры звучит лучше…но она задействуется лишь тогда, когда кузов автомобиля проседает так сильно, что касается ее. Есть ли в этом смысл? На неровной дороге автомобиль будет сильно встряхивать из-за жесткости подвески, а такую езду трудно назвать комфортной. Кому она может понравиться? Уж точно не вашим пассажирам, да и вам, конечно, тоже хотелось бы большего комфорта, когда вы едете без груза. Выход есть – регулируемая пневмоподвеска! Большие грузовые фуры используют пневматические подушки для перевозки грузов. Высококлассные внедорожники используют амортизаторы с пневматической камерой как дорогостоящую опцию! Вы можете получить все достоинства пневмоподвески — за вполне доступную цену! Устраните эти типичные проблемы: Продольный крен кузова Правильное распределение веса груза на все колеса улучшает рулевое управление и торможение, снижает износ шин. Это особенно важно при буксировке: регулировка пневморессор позволяет адаптировать их к весу дышла вашего прицепа. до после Раскачивание и крен кузова Пневмоподвеска повышает коэффициент жесткости рессор и значительно улучшает стабильность кузова. Меньшее раскачивание означает более безопасную и комфортную езду. до после Проседание кузова Пневморессоры Air Lift восстанавливает нормальную высоту клиренса при перевозке тяжелых грузов или буксировке прицепов, сокращая износ подвески и исключая задевание днищем при езде по бездорожью. до после Раскачивание прицепа Air Lift позволяет точно отрегулировать высоту клиренса автомобиля, чтобы она соответствовала высоте прицепа – и больше никакого раскачивания! до после Фокусировка передних фар Только автомобиль, сохраняющий ровное и стабильное положение кузова, обеспечивает правильную фокусировку передних фар, принципиально важную для безопасной ночной езды. до после Тряска Пневматическая подвеска Air Lift с прогрессивным коэффициентом жесткости амортизирует тряску при езде по неровной дороге, поддерживая сцепление колес с дорожным покрытием для лучшей управляемости. Но учтите! Подвеска не станет мягче! Обычно пневмоэлементы ставяться параллельно с уже установленными пружинами/рессорами. Поэтому жесткость подвески можно будет только увеличить (это не касается дорогих комплектов на микроавтобусы, где полностью меняются упругие элементы штатной подвески. В этом случае есть возможность регулировки мягкости подвески.). до после Пневмоподвески – главная специализация Air Lift. Вы не найдете лучше! — Эксклюзив отAir Lift! Гарантированная устойчивость к коррозии и высокая прочность армированных композитных опорных фланцев из нейлона Zytel®! — Эксклюзив от Air Lift! Сверхпрочный стальной буртик Shur-grip для длительной беспроблемной эксплуатации. — Пневмоподушки, выполненные из превосходной натуральной армированной резины или прочного литого полиуретана (см. индивидуальное описание комплектов). — Новейшие, легко соединяемые сборные полимерные фитинги для пневмосистемы. — Все необходимое в комплекте: пневмоподушки, кронштейны, крепежи, воздуховод, центрирующий инструмент (при необходимости), иллюстрированное руководство.

Двухконтурная

Это самый популярный вариант. Может устанавливаться на обе либо на одну ось. Система объединяет в себя два контура с воздушными магистралями и клапанами. Ресивер и компрессор здесь общие. Так, один контур отвечает за регулировку передней оси, а второй – задней. В случае установки системы на одну ось настраиваются отдельно левые и правые пневмобаллоны. Устанавливается как на грузовые авто, так и на легковушки. Стоимость ее примерно на 20-30 процентов выше одноконтурной. Контроль за текущим давлением обеспечивается благодаря манометрам, которые при установке выводятся в салон.

Процесс установки пневматической подвески

Перед началом установки пневмоподвески следует определить, что нам понадобится для работы.

Инструменты и материалы

1. Четырёхконтурная пневматическая подвеска Air-Lift в комплекте с ресивером, компрессором и блоком управления.

   Комплект пневмоподвески Air-Lift

2. Набор торцовых головок.
3. Набор рожковых ключей.
4. Плоская отвёртка.
5. Плоскогубцы.
6. Домкрат.

Последовательность действий при установке пневмоподвески

• багажник автомобиля открывается, из ниши извлекается запасное колесо;

  Запасное колесо извлекается из ниши

• на боковых стенках багажника находятся пластиковые заглушки, удерживающие коврик. Они поддеваются плоской отвёрткой и извлекаются;

  Заглушки бокового коврика багажника удаляются отвёрткой

• после этого снимается сам коврик. Открывается доступ к гайкам стоек и к отверстиям, которые потребуются для прокладки проводки;

  Боковой коврик багажника снимается

• компрессор подключается к блоку управления и ресиверу так, как это указано в инструкции. После этого собранная конструкция устанавливается в нишу запасного колеса;

  Оборудование пневмоподвески смонтировано и установлено в нишу запаски

• далее к ресиверу и компрессору подключается проводка. Подключение осуществляется в строгом соответствии с указаниями на этикетках проводов;

  Провода к оборудованию подвески подключаются в соответствии с инструкцией

• подключённые провода собираются в один жгут, который выводится в пассажирский салон через отверстие, находящееся под одним из задних сидений;

  Вывод проводки подвески находится под задним сиденьем

• далее жгут прокладывается вдоль одной из стенок салона, под ковриками и выводится в моторный отсек;

  Проводка пневмоподвески выводится в моторный отсек машины

• там провода подключаются к аккумулятору, массе и к блоку предохранителей так, как это указано в инструкции по эксплуатации управляющего блока пневмоподвески;

  Проводка пневмоподвески подключается к блоку предохранителей

• теперь одно из задних колёс поддомкрачивается, после чего с помощью рожкового ключа на 22 откручивается 4 нижних крепёжных гайки на задней стойке;

  Для снятия стойки сначала необходимо открутить крепёжные гайки

• с помощью торцовой головки на 24 через отверстие в багажнике откручивается верхняя крепёжная гайка задней стойки;

  Верхняя гайка стойки откручивается через отверстие в багажнике

• после откручивания верхней гайки стойка извлекается. Аналогичная операция проводится и со второй задней стойкой. На место снятых стоек устанавливаются пневматические стойки из комплекта пневмоподвески;
• для снятия передних стоек на каждой из них рожковым ключом на 22 откручивается по 4 крепёжных гайки;

  На передней стойке откручиваются 4 гайки

• далее отсоединяются и снимаются шланги тормозной системы, вручную отключается штекер датчика АБС (если таковой в машине имеется);
• передние стойки извлекаются, на их место устанавливаются стойки из комплекта и надёжно прикручиваются;

  Передняя пневматическая стойка, установленная вместо штатного амортизатора

• пневматические линии подключаются к компрессору, ресиверу и управляющему блоку в соответствии с инструкцией, после чего шланги выводятся через отверстие в багажнике;
• получившаяся воздушная магистраль выводится в моторный отсек и подключается;

  Воздушные шланги, выведенные в моторный отсек машины

Статья в тему: Новый кроссовер Toyota предлагается в Японии менее чем за миллион рублей

Видео: установка подвески на Mercedes Viano

Основные плюсы

Рассматривая устройство пневмоподвески, отметим преимущества данной системы в целом:

• Возможность регулировки клиренса. Основной параметр, из-за которого автомобилисты выбирают эту подвеску.
• Независимость от общей загрузки автомобиля. Машина не проседает на подушках, даже если «на борту» имеется большой груз.
• Большая плавность хода. В отличие от пружин с амортизаторами, баллоны в полном объеме поглощают все удары, возникающие при езде по неровным дорогам.
• Удобство управления. Настроить нужную величину клиренса водитель может прямо из салона, благодаря пульту управления. На грузовых автомобилях он имеет спиральный шнур, позволяющий водителю контролировать поднятие и опускание оси на улице. Особенно это важно при зацеплении полуприцепа.
• Неприхотливость в обслуживании. В системе нет каких-либо сложных деталей, которые нужно периодически смазывать, менять или регулировать.

Устройство пневмоподвески таково, что система может полностью адаптироваться к дорожным условиям и осевым нагрузкам автомобиля.

Цена пневмоподвески

Ниже в таблице представлен перечень и стоимость (на август 2011 г.) деталей, необходимых для установки пневмоподвески на Ford Focus.

Как продлить срок службы?

Вне зависимости, сколько контуров у пневматической подвески, принцип работы ее одинаковый. Также одинаковыми остаются и баллоны. Как мы уже сказали ранее, они могут травить воздух. Происходит это из-за их загрязнения.

Со временем на их стенки попадает грязь и реагенты, которые начинают работать как абразив. Чтобы этого не допустить, периодически мойте баллоны в максимально поднятом состоянии под мощной струей воды. Дополнительно обрабатывайте стенки силиконовым спреем. Только так можно обеспечить баллонам длительную и надежную работу.

Итак, мы выяснили, что такое пневмоподвеска и какие она имеет особенности.

А стоит ли устанавливать пневмоподвеску?

Если коротко: да.

Теперь разберёмся подробнее.

От чего зависит комфортная езда без тряски и сильного раскачивания машины? Тут важны две параметра: масса машины и жёсткость пружин амортизаторов. Если машина лёгкая, а пружины жёсткие — тряска водителю обеспечена. Если машина тяжёлая, а пружины мягкие — обеспечена качка, как в море. Эта проблема усугубляется ещё и тем, что привести в соответствие жёсткость пружин и массу машины невозможно в принципе, поскольку масса постоянно меняется, ведь в машине бывает разное число пассажиров, она может перевозить дополнительный груз и т. д.

Изменить жёсткость пружинных амортизаторов тоже нельзя. И более того, она со временем падает (из-за усталости металла), а вместе с жёсткостью уменьшается и дорожный просвет автомобиля.

Для регулирования жёсткости амортизаторов и была создана пневмоподвеска, элементы которой умеют подстраиваться под постоянно меняющиеся параметры автомобиля, обеспечивая водителю комфортную езду в любых условиях. Вот её достоинства:

• клиренс машины и жёсткость её стоек регулируются автоматически;
• машина становится устойчивее к перегрузкам: в случае большой загруженности жёсткость стоек поднимается до максимума, что позволяет избежать повреждений других деталей подвески;
• улучшение управляемости: вождение становится более плавным, крен автомобиля на виражах минимален;
• при использовании четырёхконтурной автоматической подвески продольный крен машины также стремится к минимуму, что делает езду ещё комфортнее;

Статья в тему: Знаки приоритета движения – какую функцию они выполняют?

Минусы у этого устройства тоже имеются:

• пневматические амортизаторы не подлежат ремонту. В случае выхода из строя их можно только заменить;
• резина пневмоподушек чувствительна к холоду и загрязнениям (подробнее об этом будет рассказано ниже);

Здесь же следует упомянуть и о гидравлических подвесках. Они выполняют ту же функцию, что и пневматические, однако их упругий элемент — специальная жидкость. А главным отличием гидроподвесок является их повышенная надёжность (и очень высокая цена, которая вряд ли будет по карману рядовому автолюбителю). Для примера: ресурс пневмоподвески составляет в среднем 200 тыс. км, тогда как гидроподвеска легко может пройти до 400 тыс. км.

Из всего вышесказанного следует простой вывод: пневмоподвеска — это хорошая альтернатива как стоковым пружинам, так и гидравлике с её заоблачной ценой.
