Инжектор что это такое и в чём секрет популярности систем впрыска?
С приходом в мир бензинового моторостроения инжекторные системы впрыска топлива сотворили революцию, вытеснив устаревшие карбюраторные механизмы. Тому масса причин, о которых, конечно же, поговорим в этой статье, а главный вопрос сегодняшней публикации: инжектор что это такое и как устроен?
Инжектор и его история становления
Что такое инжектор? Инжектор нужен бензиновому двигателю внутреннего сгорания, чтобы образовывать топливно-воздушную смесь и подавать её непосредственно в камеры сгорания или во впускной коллектор.
Этот процесс контролируется электроникой, что позволяет выдерживать строгую дозировку горючего, рассчитанную в зависимости от режима работы мотора и нагрузки на него, что, к сожалению, карбюраторам не под силу.
Именно этот нюанс стал решающим в судьбе последних и навсегда отправил их на лавку запасных.
Дабы у вас сложилась полная картина о том, что такое инжектор, нужен небольшой экскурс в историю бензиновых агрегатов.

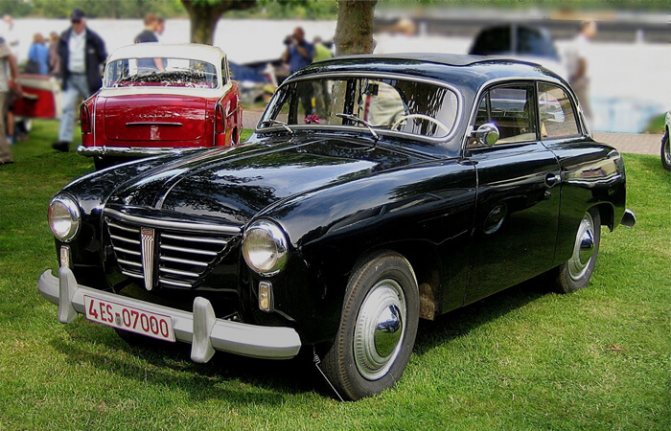

Всё началось очень давно, в 1951 году. Специалисты небезызвестного концерна Bosch укомплектовали этой инновационной по меркам того времени системой впрыска небольшое купе забытой марки Goliath.
Идею тут же подхватили в Mercedes, но электроника, которая необходима для работы инжектора, в те годы была такой же экзотикой, как и полёт в космос, поэтому массового распространения подобные системы не получили, и своё изобретение «бошовцы» отложили в долгий ящик до лучших времён.
И такие времена настали спустя 20 лет, когда электроника стала более доступной и дешёвой. С 70-х годов инжектор начал победоносное шествие по автопрому, начисто вытеснив старые неэкономные карбюраторы из-под капотов машин.
Читайте также:
Секрет — инжектор что это такое, раскрыт
Вполне логично, что у вас возник следующий вопрос: инжектор как работает и как устроен?
В первую очередь хотелось бы прояснить, что под инжектором понимают узел, который впрыскивает горючее в камеру сгорания или впускной коллектор.
Отчасти это верно, но гораздо корректней называть его форсункой, а понятие инжектор распространять на всю систему. А состоит она из таких основных частей:
- электронный блок управления;
- бензонасос;
- всевозможные датчики;
- форсунки инжектора;
- регуляторы давления.
Ключевым элементом, даже можно сказать мозгом всей системы является, конечно же, блок управления, напичканный умной электроникой.
От него и зависит ответ на вопрос – инжектор как работает. На основе данных, получаемых от россыпи датчиков (датчика расхода воздуха, положения дроссельной заслонки, оборотов коленвала, лямбда-зонда и тд.) вычисляет, сколько нужно топлива мотору в конкретный момент времени.
Определив величину, он подаёт команды бензонасосу, регуляторам давления в топливной системе и, конечно же, форсункам. Это происходит в считанные доли секунды и в чётко выверенные моменты времени.
Карбюраторы против инжекторов: кто кого?
Итак, с вопросом «инжектор что это такое» мы, похоже, более-менее разобрались, осталось выяснить в чём же их преимущество над карбюраторными схемами питания двигателя. На самом деле практически во всём.
- инжекторные системы намного экономнее карбюраторных. Выигрыш по расходу горючего достигает 40%;
- высокая экологичность, благодаря электронике, которая знает, сколько топлива сгорело в камерах сгорания;
- высокая надёжность конструкции по сравнению с карбюраторами, содержащими множество мелких механических деталей;
- низкая восприимчивость к перепадам температур;
- инжекторный впрыск позволяет выжать из мотора больше лошадиных сил.
Наверное, чуть ли не единственное преимущесво карбюраторов заключается в их всеядности.
Эти механизмы могут одинаково хорошо работать с бензином самого разного качества, чего не скажешь об инжекторах, а если точнее – форсунках, которые засоряются и портятся, если заправлять машину «левым» топливом.
-
Читайте также:
Надеюсь, друзья, я приоткрыл вам тайну инжектора, чем он заслужил свою популярность в двигателестроении.
На эту тему на блоге много статей о разных системах, к примеру: Система впрыска Motronic, система Common Rail, система впрыска TFSI.
Спасибо, что вы с нами, подписывайтесь на блог, и не пропускайте свежие и интересные статьи.
https://youtube.com/watch?v=uoSPTdCqEYs
Принцип работы инжектора
Принцип же работы инжектора других топливных систем аналогичный и основывается он на следующих процессах.
Воздух под давлением поступает в двигатель. Но предварительно поток воздуха анализируется специальным датчиком, который вычисляет объем воздуха в данный момент времени.
Эти данные передаются на компьютер, который анализирует не только данные с датчика расхода воздуха, но и другие данные по работе двигателя, такие как частота вращения коленвала двигателя, температура двигателя и воздуха и т.д.
После того как вся полученная информация обработана, компьютер определяет количество топливо, которое является оптимальным для данного объема воздуха и при этом было получено максимальное КПД (коэффициент полезного действия) от двигателя.
После обработки всей информации на форсунки подается электрически разряд определенной продолжительности. Форсунки открываются на необходимый период времени и впрыскивают заданную дозу топлива во впускной коллектор.
- Читайте также:
Принцип работы инжекторного ДВС с прямым впрыском.
Вот и весь основной принцип работы инжектора. Конечно же все это происходит очень быстро буквально за долю секунды.
Инжектор — это… Что такое Инжектор?
- ИНЖЕКТОР — Прибор, накачивающий воду в паровой котел посредств. всасывающего действия струи пара. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ИНЖЕКТОР в механ. прибор для накачивания воды в паровой котел посредством… … Словарь иностранных слов русского языка
- Инжектор — (фр. injecteur, от лат. injicio вбрасываю), Струйный насос для нагнетания газа или жидкости в резервуары, например, питательной воды в паровой котёл (См. паровой инжектор). Ускоритель (обычно линейный) для ввода заряженных частиц в… … Википедия
- инжектор — насос, нагнетатель, ускоритель Словарь русских синонимов. инжектор сущ., кол во синонимов: 6 • нагнетатель (12) • … Словарь синонимов
- ИНЖЕКТОР — (франц. injecteur от лат. injicio вбрасываю), 1) струйный насос для нагнетания газа или жидкости в резервуары, напр., питательной воды в паровой котел2)] Ускоритель (обычно линейный) для ввода заряженных частиц в основной ускоритель. Энергия,… … Большой Энциклопедический словарь
- Инжектор — (франц. injecteur, от лат. injicio вбрасываю, впрыскиваю * a. injector; н. injektor, Strahlpumpe; ф. injecteur; и. inyector) струйный насос для нагнетания газов, паров и жидкостей в разл. аппараты, резервуары и трубопроводы, а также… … Геологическая энциклопедия
- ИНЖЕКТОР — ИНЖЕКТОР, инжектора, муж. (франц. injecteur) (тех.). Прибор для накачивания воды в паровой котел. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова
- ИНЖЕКТОР — первичный источник или предварит, ускоритель заряж. частиц, предназначенный для ввода (инжекции) частиц в осн. ускоритель. При инжекции частиц малой энергии используются первичные источники частиц (электронная пушка, плазменный источник ионов и т … Физическая энциклопедия
- ИНЖЕКТОР — (Injector) пароструйный прибор, служащий для питания паровых котлов водой. В И. отсутствуют вращающиеся части, вода подается им вследствие разрежения, создаваемого движением струй пара. Самойлов К. И. Морской словарь. М. Л.: Государственное… … Морской словарь
- ИНЖЕКТОР — пароструйный прибор для питания водой котлов паровозов. Каждый И состоит из системы сопел, расположенных по одной оси. Сопла в зависимости от своего назначения наз.: паровыми (1), служащими для ввода пара в пароструйную систему, заборными (2),… … Технический железнодорожный словарь
- инжектор — – авто с инжекторным двиглом. EdwART. Словарь автомобильного жаргона, 2009 … Автомобильный словарь
- инжектор — а, м. injecteur m. < injecter впрыскивать. Пароструйный прибор, изобретенный Жифаром в 1860 г., заменяющий водотливные и пожарные насосы. ВЭ 1911 10 630. Струйный насос для сжатия газов и паров, а также нагнетания жидкости в различные… … Исторический словарь галлицизмов русского языка
Инжектор что это такое, из чего состоит инжектор, виды форсунок
Инжекторные автомобили уже становятся обыденностью. Ведь они намного экономичнее и производительнее карбюраторных машин, к тому же, не так сильно загрязняют окружающую среду. Сегодняшняя статья будет полностью посвящена этому устройству. Итак, что такое инжектор как он работает и из чего состоит.
Как осуществлялась подача топлива карбюратором
Первоначально двигателе внутреннего сгорания для приготовления топливовоздушной смеси применяли карбюраторы. Это такие устройства, которые смешивают бензин с воздухом и подают его в цилиндр в заданных пропорциях. Всасывание смеси происходило за счет разряжения, возникшего внутри цилиндра двигателя.
Внутри установлены заслонки, а также устройство для подачи топлива струей. При открытии заслонки, небольшая порция топлива падала вниз и всасывалась потоком воздуха. После этого ее принимал коллектор, а затем, цилиндр. Проблема данного способа здесь одна — подача бензина осуществляется не эффективно, а соответственно, большая ее часть оставалась на стенках карбюратора.
Что представляет собой инжектор
Инжектором называют специальную форсунку, которая распыляет топливо непосредственно в цилиндры двигателя. Многие ошибочно называют инжектором целую систему впрыска, хотя на самом деле это не так. Впервые, такие форсунки применили на автомобиле Mercedes Benz 300SL. Однако данная разработка была слишком дорогая и получила массовое распространение только к 1970-х годам в Америке.
Существуют два вида инжекторов: 1. Моновпрыск. Самая первая разновидность системы впрыска. Понятно, что топливо подается непосредственно в цилиндры. Однако этот случай характеризуется тем, что для питания используется всего одна форсунка, которая устанавливается на впускном коллекторе. На сегодняшний день данный метод уже не используется. 2. Распределенный впрыск. Самая известная система инжекторного питания, когда форсунка устанавливается на каждом цилиндре и соединяется с топливной рампой, внутри которой создается давление.
Основной принцип подачи топлива заключается основан на том, что бензонасос создает давление внутри рампы, а топливо подается на форсунки. В нужные момент времени клапаны открываются, а топливо распыляется мелкой фракцией.
Видео по теме
Какими бывают форсунки
Инжекторная система питания подразумевает применение трех разных форсунок: 1. Электромагнитная. В основе ее работы лежит применение электромагнитного игольчатого клапана. При возникновении тока на обмотке, игла втягивается под действием магнитного поля и открывает сопло. Топливо под давлением подается внутрь цилиндров. Эта простая система применяется на бензиновых двигателях и является самой основной. 2. Электрогидравлическая. Принцип ее работы заключается не только в создании магнитного поля, но и за счет разности давлений, которая возникает между рампой и цилиндром двигателя. Управление открытием клапана осуществляется при помощи электронного блока, который идет отдельной платой. Оснащаются такими форсунками только дизельные двигатели.
3.
Пьезоэлектрическая. Еще один тип, устанавливаемый на дизельные двигатели. Является более совершенной, так как скорость ее работы почти в четыре раза превышает электромагнитную. Принцип ее работы аналогичен электрогидравлической форсунке, однако пьезоэлектрический элемент позволяет выводить иглу дальше.Из чего состоит инжекторная система
Такая система питания состоит из нескольких сложных элементов: 1. Электронный блок управления. Это может быть как отдельная плата, так и программное обеспечение, заложенное в ЭБУ. Он предназначен для управления форсунками, а значит, открывает и закрывает их в нужные моменты времени. 2.
Топливный насос. Представлен электрическим двигателем, который создает необходимое давление в рампе системы впрыска. Насос может быть установлен как в бензобаке (бензиновый двигатель), так и непосредственно на двигателе (дизель). 3. Форсунки, в которых установлены клапана. 4. Набор датчиков. Если в старых системах это было необязательным, то современный двигатель комплектуется целыми наборами. Это датчик массового расхода воздуха, положения коленчатого вала, уловитель паров бензина и т. п. Они необходимы для анализа информации о поступающей смеси, чтобы в дальнейшем сделать ее эффективной и правильной.
Как видите, ничего сложного здесь нет. Инжектор по-настоящему имеет множество преимуществ перед карбюраторными двигателями, а потому, по праву будет основной системой питания.
Принцип работы системы питания инжекторного двигателя
Главные преимущества
ВАЗ 2110
Инженеры решили усовершенствовать двигатель, поэтому стала популярной инжекторная электросхема и в автомобилях ВАЗ 2110. В таком случае топливная смесь попадает под давлением прямо в камеру сгорания из форсунок.
Инжектор получил огромное преимущество над карбюраторным двигателем, и, несмотря на то, что его стоимость намного выше, применение карбюраторных систем практически нигде уже не практикуется. Ведь вся информация о двигателе собирается компьютером, поэтому возникает возможность точно дозировать количество топлива во всех режимах работы двигателя. За счет этого можно значительно уменьшить расход топлива и эффективнее использовать ресурсы бензонасоса.
Вне зависимости от вида впрыска, а он может быть двух видом — многоточечным или одноточечным, инжектор ВАЗ 2110 мгновенно реагирует на меняющиеся нагрузки.
Холодный пуск и прогрев
Инжектор по-разному работает в зависимости от температуры воздуха и двигателя. В любом случае система топливного насоса точно дозирует подачу топлива на форсунки, за счет чего можно быстро набрать необходимые обороты холостого хода.
- Читайте также:
Однако если электросхема топливного насоса перегорает, то могут появиться проблемы во время его работы. Из-за этого реакция на изменение нагрузок при минимальных расходах топлива и оптимальных крутящих моментах может быть замедленной, что может привести к выходу из строя насоса.
Бензонасоса ВАЗ 2110
Распыление топлива
В карбюраторных системах автомобилей ВАЗ 2110, топливный насос распыляет капли размером 100-120 мкм, а инжектор – 20-60 мкм.
Инжекторная система подачи топлива — это… Что такое Инжекторная система подачи топлива?
Двигатель АШ-82 в музее в Праге
Система впрыска топлива
(англ.
Fuel Injection System
) — система подачи топлива, устанавливаемая на современных бензиновых двигателях. Основное отличие от карбюраторной системы — подача топлива осуществляется путем непосредственного впрыска топлива с помощью форсунок во впускной коллектор или в цилиндр. Автомобили с данной системой питания часто называют инжекторными.
Устройство
В инжекторной системе подачи впрыск топлива в воздушный поток осуществляется специальными форсунками — инжекторами (англ. Injector
).
Классификация
По точке установки и количеству форсунок:
или
центральный впрыск
(нем.
Ein Spritz
) — одна форсунка на все цилиндры, расположенная, как правило, на месте карбюратора (на впускном коллекторе). В настоящее время непопулярна.
— каждый цилиндр обслуживается отдельной изолированной форсункой во впускном коллекторе. В то же время различают несколько типов распределённого впрыска: Одновременный — все форсунки открываются одновременно.
Управление системой подачи топлива
В настоящее время системами подачи топлива управляют специальные микроконтроллеры, этот вид управления называется электронным. Принцип работы такой системы основан на том, что решение о моменте и длительности открытия форсунок принимает микроконтроллер, основываясь на данных, поступающих от датчиков.
В прошлом, на ранних моделях системы подачи топлива, в роли контроллера выступали специальные механические устройства.
Принцип работы
В контроллер, при работе системы, поступает, со специальных датчиков, следующая информация:
- о положении и частоте вращения коленчатого вала,
- о массовом расходе воздуха двигателем,
- о температуре охлаждающей жидкости,
- о положении дроссельной заслонки,
- о содержании кислорода в отработавших газах (в системе с обратной связью),
- о наличии детонации в двигателе,
- о напряжении в бортовой сети автомобиля,
- о скорости автомобиля,
- о положении распределительного вала (в системе с последовательным распределенным впрыском топлива),
- о запросе на включение кондиционера (если он установлен на автомобиле),
- о неровной дороге (датчик неровной дороги),
- о температуре входящего воздуха.
На основе полученной информации контроллер управляет следующими системами и приборами:
- топливоподачей (форсунками и электробензонасосом),
- системой зажигания,
- регулятором холостого хода,
- адсорбером системы улавливания паров бензина (если эта система есть на автомобиле),
- вентилятором системы охлаждения двигателя,
- муфтой компрессора кондиционера (если он есть на автомобиле),
- системой диагностики.
Изменение параметров электронного впрыска может происходить буквально «на лету», так как управление осуществляется программно, и может учитывать большое число программных функций и данных с датчиков. Также, современные системы электронного впрыска способны адаптировать программу работы под конкретный экземпляр мотора, под стиль вождения и многие другие характеристики и спецификации.
Ранее использовалась механическая система управления впрыском.
Достоинства двигателей, оборудованных системой впрыска с микропроцессорным управлением
Преимущества, по сравнению с двигателями, оборудованными карбюраторной системой подачи топлива:
- Уменьшение расхода топлива.
- Упрощается запуск двигателя.
- Приближенная к линейной характеристика крутящего момента (улучшаются динамические и мощностные характеристики двигателя).
- Не требует ручной регулировки системы впрыска, т.к. выполняет самостоятельную настройку на основе данных, передаваемых датчиками кислорода.
- Поддерживает примерно стехиометрический состав рабочей смеси, что несколько уменьшает выброс несгоревших углеводородов и повышает экологичность (альфа ~ 0.98-1.2).
Недостатки
Основные недостатки двигателей с блоком управления по сравнению с карбюраторными:
- Высокая стоимость узлов,
- Низкая ремонтопригодность элементов,
- Высокие требования к фракционному составу топлива,
- Необходимость в специализированном персонале и оборудовании для диагностики, обслуживания и ремонта, высокая стоимость ремонта.
- Зависимость от электропитания и критически важное требование к постоянному наличию напряжения питания
- Уязвимость электронной системы от атомного излучения
История
Появление и применение систем впрыска в авиации
Карбюраторные системы для работы под углом к горизонту необходимо дополнять множеством устройств, либо применять специально спроектированные карбюраторы. Система непосредственного впрыска авиационных двигателей — удобная альтернатива карбюраторной, так как инжекционной системе впрыска в силу конструкции безразлично рабочее положение (подача топлива осуществляется независимо от положения двигателя относительно земной поверхности).
Первый мотор с системой впрыска был изготовлен в России в 1916 году Микулиным и Стечкиным. Он же стал первым авиационным двигателем, перешагнувшим 300-сильный рубеж мощности.
К 1936 году на фирме Robert Bosch были готовы первые комплекты топливной аппаратуры для непосредственного впрыска бензина в цилиндры, которую через год стали серийно ставить на V-образный 12-цилиндровый двигатель Daimler-Benz DB 601. Именно этими моторами объёмом 33,9 л оснащались, в частности, основные истребители Люфтваффе Messerschmitt Bf 109. И если карбюраторный двигатель DB 600 развивал на взлетном режиме 900 л.с., то «шестьсот первый», с впрыском, позволял поднять мощность до 1100 л.c. и более. Чуть позже, в серию пошла девятицилиндровая «звезда» BMW 132 с подобной системой питания — тот самый лицензионный авиадвигатель Pratt & Whitney Hornet, который на BMW производили с 1928 года, он же устанавливался, к примеру, на транспортные самолеты Junkers Ju-52. Авиационные двигатели в Англии, США и СССР в те времена были исключительно карбюраторными. Японская же система впрыска на истребителях «Зеро» требовала промывки после каждого полета и поэтому не пользовалась популярностью в войсках.
Лишь к 1940 году, когда Советскому Союзу удалось закупить образцы новейших германских авиационных двигателей с впрыском, работы по созданию отечественных систем непосредственного впрыска получили новый импульс. Однако серийное производство советских насосов высокого давления и форсунок, созданных на основе немецких, началось лишь к середине 1942 года — первенцем стал звездообразный мотор АШ-82ФН, который ставили на истребители Ла-5, Ла-7 и бомбардировщики Ту-2. Мотор со впрыском — АШ-82ФН оказался настолько удачным, что выпускался ещё долгие десятилетия, использовался на вертолете Ми-4 и до сих пор используется на самолетах Ил-14.
К концу войны довели до серии свой вариант впрыска и американцы. Например, двигатели «летающей крепости» Boeing B-29 тоже питались бензином через форсунки.
Применение систем впрыска в автомобилестроении
Системы управления двигателем в автомобилестроении начали применяться с 1951 года, когда механической системой непосредственного впрыска бензина производства западногерманской фирмы Bosch был оснащён двухтактный двигатель микролитражного купе 700 Sport, выпущенного небольшой фирмой Goliath из Бремена. В 1954 году появилось легендарное купе Mercedes-Benz 300 SL («Крыло чайки»), двигатель которого оснащался аналогичной механической системой впрыска Bosch.[1] Тем не менее, до эпохи появления дешёвых микропроцессоров и введения в странах Запада жёстких требований к экологической безопасности автомобилей идея непосредственного впрыска популярностью не пользовалась и только с конца 1970-х их массовым внедрением занялись все ведущие мировые автопроизводители.
Первой серийной моделью с электронным управлением системы впрыска бензина стал седан Rambler Rebel («Бунтарь») 1957 модельного года, который выпускала фирма Nash, входившая в качестве отделения в состав концерна AMC. Нижневальная V-образная «восьмерка» Rebel объёмом 5,4 л в карбюраторном варианте развивала 255 л.с., а в заказной версии Electrojector уже 290 л.с. Разгон до 100 км/ч у такого седана занимал менее 8 с.
К концу первого десятилетия 21 века системы распределённого и прямого электронного впрыска практически вытеснили карбюраторы на легковых и легких коммерческих автомобилях.
См. также
Примечания
- ↑
Electrojector и его потомки
Ссылки
Инжекторная топливная система
Устанавливается на современные автомобили. Она почти полностью вытеснила старые карбюраторные ТС. Суть, принцип действия инжекторных систем основан на принудительном впрыске топлива в проходящий поток воздуха.
Включает инжекторная ТС следующие элементы:
- форсунки с рампой;
- вентилируемый топливный бак;
- насос электрический;
- датчик или регулятор давления – РДТ;
- топливную магистраль, состоящую из трубок подачи и слива горючего;
- ФТО – фильтра.
Форсунка – главный элемент инжекторной ТС
Форсунка – конструктивный элемент ТС, называемый инжектором. Дозирует подачу бензина или солярки, распыляет горючее в камере сгорания и принимает непосредственное участие в образовании ТВС (горючей смеси).
Форсунка применяется сегодня, как на бензиновых ТС, так и на дизельных. Более современные модели авто оснащаются форсунками с электронным управлением.
Сами форсунки классифицируются, что обусловлено разными вариантами впрыска. В ходу пьезоэлектрические (ПЭФ), электрогидравлические (ЭГФ) и электромагнитные форсунки (ЭМФ).
ЭМФ имеют следующие особенности:
- ставят их, как правило, на бензиновые силовые агрегаты;
- они имеют довольно несложную конструкцию.
ЭГФ отличается следующими характеристиками:
- ставят на дизельные силовые агрегаты, оборудованные, в том числе, передовой системой Коммон Райл;
- принцип функционирования базируется на канонах давления топливной жидкости.
ПЭФ – самые совершенные в конструктивном плане форсунки:
- устанавливается на дизельных агрегатах, оборудованных Коммон Райл;
- быстрее всех остальных форсунок срабатывает и имеет потенциал несколько раз подряд впрыскивать горючее (по сравнению, пьезофорсунка в 4 раза быстрее ЭМФ);
- совершеннее ПЭФ и в плане точности дозировки впрыскиваемого горючего;
- пьезофорсунка по своему принципу действия напоминает ПГФ.
Топливный бак
Бак – это вместилище топлива. Отсюда горючее поступает в систему. Примечательно, что в инжекторной ТС в баке расположен топливный насос, в задачу которого входит закачка топливной жидкости под давлением в магистраль.
Устанавливается бак, как правило, перед задней осью под задним сидением. Это сделано специально, чтобы резервуар находился вне зоны деформации при ударе сзади или спереди.
Топливный бак
Объём топливного бака определяется в зависимости от назначения автомобиля. Как правило, должен обеспечиваться пробег на одной заправке хотя бы в 300-400 километров.
Фиксация бака осуществляется с помощью ленточных хомутов. Нижняя часть бака защищается металлическим кожухом от различных механических воздействий. Для предотвращения нагрева бака конструкторы успешно используют теплоизоляционные прокладки.
Материал, из которого делается бак, это либо сталь, либо алюминий, либо пластмасса. Последний вариант – новшество, которое становится всё более популярным в автомобилестроении. Это должен быть полиэтилен высокой плотности. Преимуществами пластмассового бака выступают: лёгкий вес, наилучшее использование свободного пространства (компактность и возможность получить любые формы), большая вместимость. Ну, и конечно, пластик не подвержен коррозии.
Что касается недостатков пластикового бака, то это проницаемость. По этой причине такие баки стараются изготовить многослойными. В некоторых конструкциях поверхность пластика покрывается дополнительно фтором, препятствующим утечкам.
Топливные баки могут различаться в зависимости от модели автомобиля, конструкции его ТС, типа силового агрегата, климатического исполнения и т.д.
Топливная рампа
Обязательный элемент инжекторной ТС. Представляет собой кусок полой трубки с закрытыми концами и наличием отводов для подключения трубок меньшего диаметра. Последние предназначены для подачи горючего к форсункам.
Топливная рампа, как и ТНВД, является элементом, который «достался» бензиновому агрегату от дизеля. Топливная рампа используется во всех ТС, в которых задействован распределённый впрыск.
Топливная рама с форсунками
Устанавливается рампа на впускной коллектор ДВС. Помимо отводящих трубок, в рампе есть специальный выход с клапанным штуцером для соединения с манометром. Таким образом, при ремонтных работах можно проверять давление топливной жидкости, делать анализ. Пробка с резинкой предусмотрена для предотвращения попадания грязи.
Статья в тему: Если забыли ключи внутри машины — как открыть
Материал, из которого делается топливная рампа – сталь, не имеющая швов. Трубка способна выдержать высокие давления. Например, на дизельных автомобилях, оснащённых системой Коммон Райл, давление бывает очень высоким.
Тем самым, основное предназначение топливной рампы – подавать горючее, распределяя его по форсункам. Сначала жидкость поступает в самый дальний цилиндр двигателя, а затем по другим форсункам. Некоторые конструкции предусматривают подогрев бензина или солярки перед распылением. Это улучшает свойства горючего, в тёплом виде оно лучше распыляется.
Топливный насос (электрический)
По праву, назван «сердечным клапаном» мотора. В случаях неисправности его всегда можно заменить или отремонтировать.
В инжекторных системах применяется более совершенный вид насоса – электрический. Такой же вариант ставится в дизельные автомобили. Располагается он непосредственно в баке с горючим, и такое местоположение, по мнению конструкторов, самое удобное для бесперебойного функционирования. С другой стороны, усложняется ремонт и чистка, но опытные автомобилисты научились быстро снимать насос.
Электрический топливный насос Газель
Примечательны и другие преимущества такого расположения. ТС не требует дополнительной всасывающей линии, которая имеется в насосе механического типа. Кроме того, насос внутри бака не перегревается, быстрее охлаждается.
Внутри насоса или возле него расположен фильтр грубой очистки, сетка. Ещё насос состоит из поплавка-уровня, клапанов и механизма для забора горючего. Насос такой разновидности может поддерживать давление в пределах до 4 атм, что с лихвой хватает для нормального функционирования автомобиля.
Сами насосы электрического типа тоже бывают разного типа. К примеру, на Ваз «девятку» устанавливается электронасос центробежного типа. Его основной составляющей является реле, которое срабатывает в результате поступления импульсов от ЭБУ.
Регулятор давления
В инжекторных системах количество впрыскиваемой топливной жидкости напрямую зависит от нескольких составляющих. Чтобы учитывать все эти факторы и точно рассчитать количество горючего, был придуман регулятор давления.
РДТ сконструирован таким образом, чтобы содействовать несоответствию показателей давления. Избыток бензина или солярки после его расчёта возвращается обратно в топливный бак. Чтобы точнее рассчитывать показатели с учётом разницы, РДТ устанавливается в конце топливной рамы.
ТС бывают с рециркуляцией топлива и без рециркуляции. В последнем случае РДТ устанавливается в топливном баке.
В состав РДТ входит пружина, клапан с держателем, мембрана, соединитель с впускным коллектором, выход для слива топлива обратно в бак. Благодаря мембране РДТ делится внутри на две камеры: топливную и пружинную.
Регулятор давления
Принцип действия РДТ можно представить так. На мембрану оказывает воздействие снизу давление топливной жидкости, а сверху – давление пружины и разряжение впускного клапана. Как только давление горючего превышает усилие, создаваемое пружиной, клапан открывается, бензин поступает.
Топливная магистраль
Основные её составляющие: подающие шланги и «обратка». Подающие трубки – это линия, по которой топливная жидкость поступает из насоса в рампу. «Обратка» — магистраль, по которой идёт слив горючего обратно в бак.
Топливоприводы, другими словами, это комплекс различных трубок и шлангов, предназначенных для транспортировки бензина или солярки к устройству смесеобразования. «Кровеносные сосуды» ТС, её важнейшие органы, по которым поступает топливо, и уходят излишки обратно в бак.
Безусловно, эластичность и прочность шлангов должна быть на высоте, чтобы циркуляция топливной жидкости проходила успешно. На многих иномарках, правда, вместо эластичного резинового шланга используются металлические трубки.
На автомобилях ВАЗ применяется комбинированная конструкция трубопроводов. Основа – резиновые эластичные шланги, подстраивающиеся под смещение топливной рампы и других автомобильных деталей во время передвижения машины.
Если рассматривать функции топливной магистрали в общих чертах, то в её задачи входит:
- связывать элементы ТС между собой;
- компенсировать продольные и поперечные смещения элементов ТС во время передвижения машины;
- подавать топливо из бака в топливную рампу и обратно.
Статья в тему: ТОП-5 лучших китайских внедорожников на 2019 год
ФТО
Фильтр тонкой очистки или ФТО способен задерживать мелкие частички, менее 60 мкм. Они незаметны глазу человека, пропускаются сеткой, расположенной в электрическом насосе.
ФТО располагается отдельно, часто под порогом автомобиля или под капотом, врезается в топливную магистраль.
Фильтры тонкой очистки бывают разные: неразборного типа, разборного типа, фильтр для инжекторных систем. Последний мы и рассмотрим. Такой ФТО кроме своей основной задачи по задерживанию мелких твёрдых частичек, должен выдерживать давление. По этой причине ФТО для инжекторных систем делается с более прочным корпусом. Как правило, фильтры изготавливаются либо из прочного алюминия, либо из стали. Используется сварка или завальцовка.
Фильтр тонкой очистки Ваз 2109
Удобно, если фильтр оснащён прозрачным корпусом. В этом случае появляется возможность визуально оценить степень загрязнения фильтрующего элемента, выявить конкретные неисправности.
Примечательны особенности фильтров для дизельных силовых агрегатов. Они должны быть изготовлены так, чтобы никаким образом не пропускать влагу. Особенности дизельных ФТО определяются свойствами солярки, которая может изменяться в зависимости от разных температур. Так, во время холода возникает опасность блокировки оборудования из-за кристаллизации парафинов. Чтобы исключить эту особенность, в фильтрующий элемент добавляют подогрев.
Паровой инжектор — Википедия
Материал из Википедии — свободной энциклопедии
У этого термина существуют и другие значения, см. Инжектор. Инжектор системы «Усовершенствованный Монитор». Дополнительный клапан H используется для переключения инжектора в режим подогрева воды.
Паровой инже́ктор
(фр. injecteur, от лат. injicio — вбрасываю) — вид струйного насоса, аппарат, применяемый для подачи воды в паровые котлы[1].
Принцип действия основан на преобразовании кинетической энергии движущейся струи пара в необходимое для закачки в котёл давление воды. Необходимость в таком устройстве вызвана тем, что в котле при его работе образуется высокое давление (до десятков атмосфер), в то время как свежая вода находится (например, в тендере паровоза) при атмосферном давлении. Преимущество инжекторов состоит в том, что у них, в отличие от механических насосов, нет движущихся частей, то есть нет износа, необходимости в смазке и т. д.
Внешний вид инжектора A — пар из котла, B — игольчатый вентиль, C — рукоятка вентиля, D — смесь пара и воды, E — подвод воды, F — промежуточный конус, G — нагнетательный конус, H — питательная труба, K — питательный клапан[2]
Классический инжектор состоит из трёх частей — сопла, смесителя (конфузора) и диффузора. В начале работы, когда начинают подачу пара, происходит его конденсация на холодных стенках аппарата. При этом в полости инжектора создается разрежение, благодаря чему вода из резервуара поднимается и наполняет инжектор. Далее постепенно увеличивают подачу пара. Расширяясь внутри корпуса прибора, пар приобретает большую скорость, увлекая за собой воду. При этом образуется смесь питательной воды и сконденсировавшегося пара, которая с большой скоростью попадает в расширяющийся конус. В конусе скорость смеси преобразуется в необходимое давление и она, преодолев сопротивление клапана, попадает в котёл.
Описанный выше простейший инжектор может поднимать воду не более, чем на два метра, при этом температура воды не должна превышать 40 °C. Необходимость в использовании более горячей воды возникает, когда для питания котла используется вода, полученная конденсацией отработанного в котле пара — например, в паровозах с тендером-конденсатором, которые применялись в засушливых районах в условиях жёсткой экономии воды. Указанные недостатки могут быть преодолены усложнением конструкции инжектора, например, введением второй ступени.
Инжектор одновременно с эжектором был изобретён в 1858 году французским инженером Жиффаром (изобретателем газобаллонного пневматического оружия на углекислом газе и систем клапанных устройств для пневматического оружия)[3].
Частые неисправности инжектора
Так как инжектор является сложной многокомпонентной системой, со временем отдельные элементы могут выходить из строя. Главной задачей инжектора является максимально возможная эффективность сгорания топлива, которая достигается благодаря поддержанию строго определенного состава рабочей смеси топлива и воздуха.
- В результате любой сбой в работе электронных датчиков приводит к дисбалансу в работе всей инжекторной системы, могут плавать обороты на холостом ходу или в движении, двигатель может троить или не заводиться, отмечается изменение цвета выхлопа и т.д. В отдельных случаях ЭБУ может перевести мотор в аварийный режим. Силовой агрегат в такой ситуации не набирает обороты, на приборной панели горит «check» и т.п.
- Еще одной причиной неисправностей инжектора является загрязнение фильтрующих элементов в системе топливоподачи или самих инжекторных форсунок в результате использования бензина низкого качества. Для поддержания работоспособности топливный фильтр нужно своевременно менять. Не меньше внимания, особенно на автомобилях с пробегом более 50-70 тыс. км, заслуживает сетка-фильтр бензонасоса. Указанную сеточку бензонасоса рекомендуется менять или чистить. Также желательно один раз в несколько лет мыть топливный бак параллельно замене или очистке указанной сетки-фильтра грубой очистки топливного насоса.
Отметим, что важно определять и устранять неисправность инжектора своевременно, так как сбои в его работе могут существенно ухудшить общее состояние ДВС и привести к другим поломкам. Что касается засорения топливных форсунок, в этом случае двигатель хуже заводится, теряет мощность и начинает расходовать больше топлива. Нарушение формы факела распыла топлива (особенно в моторах с прямым впрыском) приводит к локальным перегревам, детонации двигателя, прогарам клапанов и т.д. - Также форсунки могут «лить» топливо, то есть не закрываться после прекращения импульса от ЭБУ. В этом случае избытки топлива попадают в камеру сгорания, затем могут проникать в выпускную систему и в систему смазки двигателя через неплотности в местах установки поршневых колец. В таких ситуациях сильно страдает весь двигатель, так как бензин разжижает масло и смазка нагруженных деталей ухудшается. Наличие топлива в выхлопной системе выводит из строя каталитический нейтрализатор (катализатор), который очищает отработавшие газы от вредных соединений.
Для предотвращения неисправностей инжектора форсунки необходимо периодически очищать. Дело в том, что наличие фракций и примесей в бензине постепенно загрязняет инжекторы, что и снижает их производительность, а также нарушает качество распыла топлива. Почистить форсунки можно двумя способами: со снятием или прямо на машине. Процедура очистки инжекторных форсунок на автомобиле предполагает то, что через инжекторы пропускается специальная промывочная жидкость для чистки инжектора. Способ заключается в том, что от топливной рампы отсоединяется топливная магистраль, после чего вместо бензонасоса в систему начинает качать промывочную жидкость специальный компрессор вместо бензонасоса.
Еще одним вариантом чистки инжектора является очистка со снятием форсунок в ультразвуковой ванне или на специальном промывочном стенде. Что касается ультразвука, форсунки помещаются в специальный аппарат или ванну, где волновые колебания «разбивают» отложения. Промывка форсунок со снятием на стенде представляет собой процедуру, когда имитируется работа форсунок в двигателе, при этом вместо бензина через них пропускается промывочная жидкость. Отметим, что каждый из этих способов имеет свои преимущества и недостатки, о которых можно прочитать в нашей отдельной статье о промывке форсунок.
https://youtube.com/watch?v=P_soQAS5lLQ
