Процесс установки магнитолы в машину нельзя назвать сложным. Если автомобилист владеет хотя бы базовыми знаниями по электротехнике, то он легко справится с этой задачей. Но следует знать, что неправильное подключение грозит серьезными последствиями для автомобиля, вплоть до пожара. Также стоит избегать некачественных китайских подделок, которые могут замкнуть в любой момент. Стоит более детально разобраться как подключить магнитолу к компьютеру.
Виды магнитол
Существующие на авторынке головные устройства имеют между собой некоторые отличия по функционалу, размерам и звуковым качествам. В настоящее время существует несколько способов установки устройства:
- Встраиваемые — простые устройства, которые оснащены встраиваемой лицевой панелью. Имеют защиту от кражи.
- Стационарные — идут в стандартной комплектации автомобиля. Нестандартные размеры и оригинальный тип защищают их от кражи.
При выполнении монтажа магнитолы следует учитывать определенные особенности. Первое — подключение производится строго по инструкции. Не следует применять одну инструкцию к разным устройствам, т. к. даже у одной компании-производителя могут быть большие различия по штекерам и маркировке проводов. Многие производители указывают схемы подключения на верхней крышке устройства. А вот типовая схема будет расположена ниже.
Второе, о чем следует знать, это то, что проводка в российских автомобилях рассчитана только на механическое подключение и настройку, что создает некоторые трудности.
https://youtube.com/watch?v=kKnpdVyB_OM
https://youtube.com/watch?v=VNATUD8vhxA
https://youtube.com/watch?v=3YR_CHvgTgo
Основные параметры магнитол
Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:
- размер;
- мощность;
- форма разъемов.
Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.
Читайте также:
Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.
Чем мощней звуковоспроизводящее устройство, тем более толстые провода необходимы, чтобы подключить аккумулятор или динамики.
Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.
Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.
Подготовительные действия
Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм² способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм². Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.
Приготовьте инструменты. Вам понадобятся:
- паяльник;
- острый нож;
- бокорезы;
- плоская и крестовая отвертки;
- зажигалка;
- тонкая иголка;
- пассатижи.
Также вам потребуются:
- мягкий медный одножильный провод сечением 1,5 мм²;
- предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
- изолента;
- термоусадочная трубка.
https://youtube.com/watch?v=Rj02r6TVGkA
https://youtube.com/watch?v=bIdiM34PECU
-
Читайте также:
Международные стандарты
В настоящее время многие именитые компании выпускают продукцию по определенным мировым стандартам. Существуют два стандарта: ISO 7736 и DIN 75490, который разработан по немецким стандартам.
Обычно за приборной панелью автомобиля бывает много пустого пространства, поэтому регулируется только длина и ширина устройства, не обращая внимания на глубину. Если высота или ширина не подходит, эту задачу можно решить, установив специальные переходные рамки, которые заделают щели.
В наше время головные устройства устроены по стандарту ISO 10487, но все еще можно встретить производителей автомобиля, которые выпускают собственные конструкции. В этом случае проблему решат переходники.
ISO 10487 определяет размеры колодок:
- Колодка А — черный цвет, отвечает за питание и управление прибором.
- Колодка В — коричневый цвет, регулирует акустику.
- Колодка С — вспомогательная, отвечает за подключение вспомогательных приборов: навигатор, усилитель и т.д.
Стандартно в автомобиле установлены определенные разъемы и проводники для подключения устройства:
- Первый вариант — проводники выводятся на задние и передние громкоговорители, а питание идет по проводам от аккумулятора, при этом плюсовой кабель имеет предохранитель. В этой системе все готово для установки.
- Вся проводка подключена к разъему, но не удается подключить штекер к гнезду устройства.
- В автомобиле не установлены проводники для динамиков, а питания не наблюдается. Провода могут быть, но при этом неправильно подключенными.
В первом случае необходимо лишь убедиться, что вся проводка и колонки подходят к мощности магнитолы.
Во втором случае решить проблему можно с помощью ISO переходника, который можно найти в любом специализированном магазине.
Что же касается третьего метода, то можно подключить систему напрямую. Главное, чтобы провода подходили по цвету с проводами магнитолы. Если это условие выполняется, то можно проводить разбор старой системы и скрутить провода напрямую. Места соприкосновения проводов следует пропаять, а затем заизолировать.
Если же провода не совпадают по маркировке, то перед тем как подключить автомагнитолу в машине, необходимо провести прозвонку и проложить недостающие провода. Делается это при помощи тестера или мультиметра с пищалкой и батарейкой.
Если прозваниваются динамики, не отсоединяя при этом провода, то звонится два провода. Они будут использованы под динамик. Вот здесь и пригодится батарейка, она будет подключена к проводам для установления полярности. После подсоединения батарейки нужно обратить внимание на движение диффузора динамика.
Полярность определена верно, если диффузор двинулся наружу. Провода маркируются соответствующим образом, т. е. провод, соединенный с плюсом батареи, имеет значение «+», а с минусом — «-«. А если диффузор втягивается внутрь, значит, полярность определена неверно, и провода нужно пометить наоборот.
Для правильного подключения важно знать маркировку проводов:
Стандартное подключение автомагнитолы
Установка нового автомобильного радиоприемника не является сложной задачей. Перед тем как подключить автомагнитолу, нужно убедиться, что все соединения совпадают по форм-фактору 1-DIN или 2-DIN. Если это не так, нужно подобрать подходящий адаптер.
Последовательность установки:
- Вставьте новую монтажную раму. Это необходимо, потому что новые версии автомагнитолы обычно несовместимы со старыми корпусами.
- Согнуть металлические язычки так, чтобы рамка была прочно зафиксирована в автомобиле. Это важно, особенно на будущее, чтобы позже никто не смог вытащить радио из автомобиля.
- Теперь нужно для включения автомагнитолы подключить блок, затем осторожно вставить кабели обратно в отсек и поставить радио снова на место. Не следует устанавливать его до конца, так как на этом этапе нужно сделать небольшой тест работоспособности.
- Подключить панель управления новой аудиосистемы и включить радио.
- Если все работает отлично, можно полностью установить его на место.
- Если это не так, возможно, неправильное подключение, нужно повторно подключить кабели и проверить все сначала.
Подключение устройства
При монтаже магнитолы необходимо отталкиваться от того, что проводить подсоединение системы нужно с нуля, своими руками. Первым делом следует приобрести комплект проводов для проведения питания и подключения динамиков. Выбирать длину нужно под конкретный автомобиль, но желательно, чтобы провода были не слишком длинными. Лучший вариант — провода из меди с изоляцией из силикона. Толщина таких проводов должна быть достаточной для нормальной работы системы. Для магнитолы, не превышающей мощности в 120 Вт, подбираются провода сечением 4 мм. кв. Тогда для динамиков хватит и 1–2 мм. кв.
Подключение автомагнитолы «Пионер»
Проводка новой стереофонической головки несложна, пользователь на дому может правильно подключить новую стереогарнитуру Pioneer, чтобы наслаждаться четким звуком во время движения. Необходимые материалы: торцевой ключ, отвертка, инструмент для обжатия, материалы, входящие в комплект приборов для конкретного автомобиля.
Схемы автомобиля нужны для идентификации аппаратного обеспечения, в котором установлена стереофоническая головка. Важно, чтобы пользователи сначала отключили отрицательную клемму аккумулятора, прежде чем выполнять какую-либо работу с электрической системой автомобиля. Они могут идентифицировать отрицательную клемму черной крышкой и удалять ее с помощью основного торцевого ключа.
Очень важно не выполнять работу с электрическими компонентами любого автомобиля с включенным зажиганием автомобиля или подключенной батареей. Установка нового радио начинается с выкладки двух жгутов проводов, которые соединяются с обжимным разъемом. Хотя макет и количество разъемов могут варьироваться в зависимости от модели автомобиля и стереофонической головки Pioneer, проводной жгут с 12-контактным разъемом является одним из самых распространенных.
| Штырь | Цвет | Функция |
| 1 | зеленый /черный | левая задняя поверхность |
| 2 | фиолетовый /черный | правое заднее основание |
| 3 | синий | силовые антенны |
| 4 | черный | земля |
| 5 | серый /черный | правая передняя площадка |
| 6 | белый/черный | левая передняя площадка |
| 7 | зеленый | левый задний |
| 8 | пурпурный | правый задний |
| 9 | красный | принадлежность / зажигания |
| 10 | желтый | аккумулятор + 12 |
| 11 | серый | правый фронт |
| 12 | белый | левый фронт |
Следующие этапы:
- Найти два обжимных разъема, которые соединяются со жгутами в задней части устройства. Удалить предварительно очищенную изоляцию начала жгутов и нити каждого провода в жгуте прокрутки слегка в плотную точку, чтобы было легче подключиться.
- Как только провода правильно ориентированы, а нити скручены, их необходимо вставить в обжимные разъемы, которые входят в колонки.
- После подключения громкоговорителей подключить новый радиоприемник к выходу антенны. После того как вся проводка будет завершена, устройство должно легко скользить на шасси новой стереосистемы.
- Когда новая стереосистема вставлена на место в клетке, шасси и клетка должны щелкнуть вместе, чтобы указать, что стерео закреплено.
- Вся сборка должна затем вставить на место в панели автомобиля, при этом крепежные винты вставлены, чтобы удерживать данную конструкцию.
- Перед тем как подключить автомагнитолу, нужно подсоединить аккумулятор.
- После того как стерео будет закреплено, следующим шагом будет повторное подключение аккумулятора автомобиля, а затем проверка новой системы путем регулировки и баланса, чтобы убедиться, что все динамики правильно реагируют.
- Если все работает правильно, установить рамку на место.
Активация динамиков
Фирмы-изготовители выпускают магнитолы, рассчитанные на четыре динамика: два задних и два передних. Каждый провод имеет свою маркировку по цвету. В каждой из связок один провод плюсовый (без полосы) и минусовый (с полосой). Путать полярность нежелательно.
При этом ни в коем случае нельзя заземлять на массу минусовый провод, идущий от магнитолы, т. к. он не относится к общей массе транспортного средства. Обычно динамики имеют две клеммы. Магнитолы, имеющие небольшую мощность, могут быть оснащены лишь одним проводом с плюсом на каждый из громкоговорителей. В таком случае минус громкоговорителей монтируется к общему минусу системы. Плюс соединяется с широкой клеммой, минус с узкой.
Если все выполнено согласно инструкции, то проблем не должно возникнуть, и система будет работать в нормальном состоянии. Но бывают ситуации, когда звук, вырывающийся из динамиков, не соответствует ожиданиям. Обычно в такой ситуации практически не слышны низкие частоты. Все это является следствием неправильной фазировки. Первым делом нужно проверить все соединения проводов и заменить их, в случае неисправности.
Схема подключения магнитолы в авто своими руками
Ни для кого не секрет, что в магнитоле помимо плюсового желтого и минусового черного провода питания есть еще красный провод АСС. Грубо говоря это REM провод управления для магнитолы и выполняющий точно такую же функцию как REM на усилителях.
Для тех кто вообще не в теме, то магнитола, по задумке производителя, должна быть постоянно подключена к аккумулятору и находиться под напряжением. Провод АСС является цепью управления с малым током, с помощью которой осуществляется активация и запуск магнитолы. Пока на проводе АСС нет +12 вольт магнитола ни на что реагировать не будет, соответственно и потребление тока магнитолой будет измеряться десятками миллиампер.
Когда напряжение на этом проводе появляется, то магнитола либо запускается автоматически (если она выключалась посредством обесточивания этого самого АСС), либо переходит в режим готовности (если магнитола выключалась кнопкой на панели, либо пультом).
Главный вопрос в том, что даже если магнитола выключена, но АСС провод под напряжением, то потребление тока магнитолой возрастает раз в 10 и будет составлять уже десятые доли ампера. а это не так уж и мало, особо если генератор у вас барахло, а аккум давно устал.
Исходя из вышеизложенного становится понятно, что нужно разобраться как правильно подключить магнитолу и как не правильно.
Сперва рассмотрим 2 самых бестолковых и соответственно самых распространенных варианта подключения магнитолы. Появились они, наверное, вместе с самими магнитолами в результате повального не желания гаражных инсталляторов читать инструкции к железкам.
Вариант №1
Называется «По быстрому прикрутил, мне ж не на соревнования».
Цепь прикуривателя не рассчитана на такие бонусные нагрузки и при работе магнитолы существенно просаживает напряжение. Колхоз, короче.
Вариант №2
Называется «Чтоб мафон тух, когда я ухожу».
Провод АСС зажигания еще менее рад такой нагрузке чем прикуриватель и просадки будут еще больше чем в варианте номер раз.
Обладателей первых двух вариантов подключения очень легко встретить на всех автозвуковых и смежных ресурсах. Вопросы у них всех стандартны:
«Почему после установки мафона утром не заводится машина?»
«Почему моргает экран магнитолы и она выключается если включить на всю?»
«Почему сбиваются настройки магнитолы при выключении?»
Все эти проблемы, результаты криворукости хозяина и его убежденности в том, что он умнее тех, кто писал инструкции к ГУ.
Указанные выше варианты являются НЕ ПРАВИЛЬНЫМИ и подключать так НЕЛЬЗЯ.
Магнитола в таком подключении полноценно и нормально функционировать НЕ СМОЖЕТ, даже если вам кажется иначе.
Теперь рассмотрим варианты правильного подключения магнитолы в авто. Логичнее всего начать с варианта подключения, который описан во всех инструкциях к магнитолам.
Данный вариант полностью повторяет управление штатными магнитолами в иномарках. Простой, железобетонно надежный вариант, правда без зачатков удобства. При использовании этого варианта, достаточно найти в авто силовой провод идущий от аккумулятора до блока предохранителей и врезать в него через отдельный пред желтый провод питания ГУ.
Этот новый предохранитель, можно разместить как в свободном месте блока предов, так и около него в отдельном держателе. Это уже творчество.
Красный провод АСС соединяется с проводом АСС замка зажигания. Таким образом при повороте ключа магнитола будет запускаться, а при отключении зажигания отключаться. Если выключить магнитолу кнопкой то она будет молчать независимо от поворота ключа и ждать ручного запуска.
Минусом данного варианта является невозможность включения магнитолы на заглушенном авто. Этот нюанс можно считать расплатой за простоту подключения.
Данную неприятность лечит следующий вариант:
Как видно на схеме, это практически предыдущий вариант, но уже задействован синий провод REM магнитолы и пара диодов.
Для тех, кто не в теме поясню: Диод это такая деталька, которая пропускает электрический ток только в одну сторону. Если допустим через диод подключить к батарейке лампочку, то при одной полярности лампочка будет гореть, а если полярность сменить то лампочка потухнет.
Объяснение очень грубое, нюансов там своя гора, но тонкости все нам и нафиг не упали. Этого достаточно)
Для схемы подойдут любые малогабаритные диоды способные работать с напряжением 15 вольт и более и током до 0.1 ампер.
На схеме диоды обозначаются как стрелочка с чертой. Стрелочка обозначает в какую сторону диод пропустит ток. На самом диоде носик стрелки подкрашивается полоской, либо прям на диоде нарисована стрелка. На схеме рядом с символом диода пририсовал фотки диодов с соответствующим схеме расположением для удобства.
Пара слов о том, как работает схемка:
При повороте ключа в замке, ток потечет от замка через диод на контакт АСС магнитолы. Соответственно она запустится и подаст напряжение на свой провод REM, с помощью которого мы обычно управляем усилителями. С REM провода ток потечет через второй диод снова на контакт АСС магнитолы.
Таким образом магнитола сама себя будет поддерживать во включенном состоянии и ей уже будет без разницы есть напряжение от замка зажигания или нет. Диоды в схеме служат для того, чтобы ток не пошел от замка в REM контакт и от REM в замок.
Данная схема уже позволит слушать магнитолу с заглушенным движком. Достаточно будет всего лишь запустить ее с повернутым ключом. Минус такого подключения в том, что вы можете просто забыть магнитолу включенной и она сожрет аккум. Ну и магнитола не сможет запуститься автоматически при повороте ключа. Каждый раз придется ее тыкать руками.
Следующие три схемы это разные вариации исполнения одной и той же идеи. Во всех трех схемах мы задействуем блок управления центральным замком сигнализации.
Эта схема также практически повторяет предыдущую, с той лишь разницей, что в разрыв провода REM мы вставили нормально замкнутые контакты реле.
В пятиконтактных автомобильных реле средний контакт будет всегда замкнут пока обмотка реле не под напряжением. Как только реле щелкнуло этот контакт разрывается и размыкает цепь в которой он стоит. В нашем случае включившееся даже на небольшой промежуток реле отключит магнитолу. После такого отключения, магнитола автоматически запустится и продолжит работу как только вы повернете ключ зажигания. При этом ключ можно будет вытащить и мафон продолжит работу либо до ручного отключения либо до постановки авто на охрану.
В блоке сигнализации нужно будет найти фишку с выходами реле управления центральным замком и определить на каком из них при постановке на охрану авто появляется кратковременно напряжение +12 вольт. Ну и соответственно подключить один контакт обмотки реле к этому проводу а второй к минусовому проводу питания сигнализации.
Схема вполне работоспособная. Единственный минус, в том, что некоторые магнитолы при выключении еще мгновение держат напряжение на рем проводе и если сигнал на ЦЗ сигналки слишком быстр, то магнитола тут же запустится вновь. Если центральный замок вашей машины допускает прием более длительных импульсов закрытия, то многие сигналки позволяют увеличить время импульсов методом программирования сигнализации. Сделать это в принципе не сложно для любого, кто вдумчиво почитает мануал к сигналке.
Если сигнализация не позволяет увеличивать импульс, либо это не желательно для работы ЦЗ авто, то вам подойдет следующие две схемы. Принцип их работы идентичен, различается только реализация.
В этой схеме нет необходимости использовать REM провод. Работает схема следующим образом:
При повороте ключа, подается напряжение от провода АСС замка на обмотку реле, которое соответственно включается, подключаясь к силовой цепи желтого провода +12в магнитолы (который как мы помним всегда под напряжением, не зависимо от режима работы ГУ). С этого момента реле начинает питать само себя через второй диод и также питать провод АСС магнитолы запуская ее. С этого момента системе безразлично положение ключа в зажигании.
Магнитола будет продолжать работать, а диоды не позволят пойти току туда куда не нужно. Второй контакт обмотки реле в этой схеме не подключается напрямую к минусу а идет к блоку сигнализации. В большинстве блоков сигнализации есть выходы управления блокировкой двигателя. Данное управление осуществляется прерыванием минуса цепи. Допустим ставится реле блокировки бензонасоса. плюс с этого реле подключается к замку зажигания а минус как раз к этому проводу минусового управления блокировкой.
Соответственно насос будет блокироваться либо прерыванием плюса с помощью ключа, либо прерыванием минуса с помощью сигналки. Вот нас полностью устраивает такой режим работы этого контакта и мы вешаем минус нашего реле на этот выход блока сигнализации.
Таким образом при постановке на охрану авто, сигнализация отключит минус у нашего реле, оно отключится и отключит магнитолу. При снятии с охраны минус появится вновь, но система будет ждать поворота ключа, чтобы запустится.
Данный вариант на мой взгляд самый удачный из всех перечисленных. недостатков никаких не имеет. Магнитола сама запускается когда это нужно и сама выключается когда это нужно. Кроме того очень удобно выключать магнитолу дистанционно, скажем на природе. Достаточно включить и выключить сигнализацию на авто с брелка.
Ну и последний вариант это вариация симбиоза предыдущих двух, но без диодов.
Тут при повороте ключа реле будет запускаться и самозапитываться запуская попутно и магнитолу. При постановке на охрану второе реле будет разрывать самозапитку реле и система будет отключаться.
Конденсатор в цепи первого реле нужен для того, чтобы реле смогло взвестить без внешнего напряжения. При запуске реле, контакт оторвется от одной стороны и ему нужно время чтоб долетев до второго запитаться от него. Вот на протяжении этого мгновения реле будет питаться от конденсатора, который успеет зарядиться при повороте ключа.Без конденсатора вы услышите только ТРРРРРРРРР от реле и система работать не будет))) Для данной схемы достаточно конденсатора в 1000мкф 16 вольт.
Вот такие вот вариантики на любой вкус и цвет)) Выбирайте кому, что по душе. От себя могу лишь посоветовать не спешить и разобраться как осуществить выбранный вариант. Ни в одном из них ничего страшного нет даже от далекого от радиотехники человека. Достаточно просто вникнуть и разобраться.
Ну и самое главное не спешить с этим делом.
Теперь как обещал пара слов, для тех, кто купил магнитолу и собрался ее «по быстрому» проверить.
Как ни странно, но при проверке по быстрому самое главное это не спешить))) По статистике 50% аппаратуры умирает при проверке и первом подключении.
Перед тем как проверять аппаратуру, нужно избежать любой возможности короткого замыкания любых проводов. Особо это важно при проверке БУ магнитол, из которых торчит веник зачищенных и растрепанных проводов. Не поленитесь и изолируйте изолентой все не нужные для проверки провода и все скрутки, которые вы сделали. Даже если вы «уложили все отдельно» и «я сто раз так делал и норм».
Всегда есть место случаю и всегда есть риск, что что-то упадет или соскользнет и вместо нового ништяка вы мгновенно получите дымящийся металлолом. Как показывает практика такие случае вовсе не параноидальная фантастика. Только на моей памяти у людей погибло несколько мафонов усилителей и сабов как раз из за того, что что-то соскочило или оторвалось при проверке.
Отсюда, кстати и второй момент. Если для проверки нужно сделать скрутку то сделайте ее вдумчиво и крепко. Лучше потом подолбайтесь раскручивая ее, но чтоб она не развалилась, когда все будет под напряжением.
Третий момент и правило: проверяй правильность подключения и полярность питания трижды!
Даже если вы уже все проверили и все ок, непосредственно перед подключением, проглядите все еще раз. Очень часто как раз при последней проверке выявляется косяк подключения, который мог убить железку буквально через мгновение.
Ну и еще совет: для проверки аппаратуры выберите ровное просторное место с удобным доступом для вас.
Не проверяйте железки раком вися в багажнике и перебирая змеиный клубок колхозного инсталла. Не проверяйте аппаратуру на верстаке заваленном барахлищем. Бывали случаи повреждения аппаратуры съехавшим или упавшим барахлом нагроможденным на поверхности, которую вы выбрали для проверки.
Не пренебрегайте этими простыми и не хитрыми заморочками. Они гарантированно сэкономят вам времени, денег и нервов.

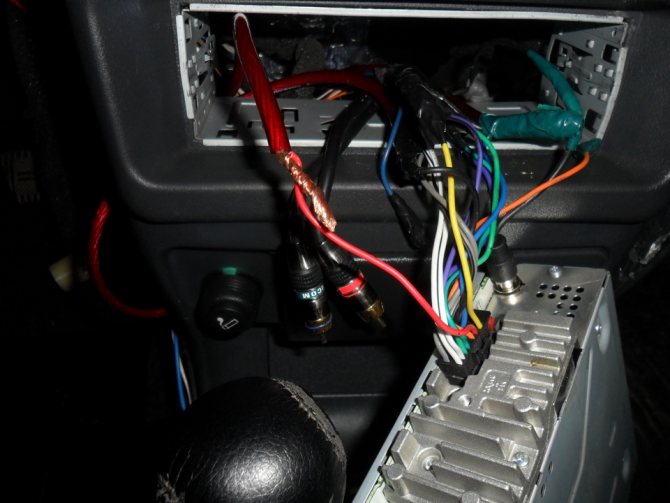

Схема монтажа
Почти во всех нынешних магнитолах, например, в JVC питание поступает через несколько проводов, в основном это желтый, черный и красный. Линия черного цвета идет на минус, а красного идет на плюс замка зажигания. Желтый идет от плюса аккумулятора и отвечает за питание потребителей энергии. Если существуют неисправности с каким-либо из проводов, то их нужно поменять на аналогичные.
Первым делом стоит понять, как подключить желтый и черный провод. Некоторые автолюбители совершают ошибку, подключая черный в первый болт на массу, а желтый идет в контакт с прикуривателем или замком зажигания. Если законтачить эти провода к аккумулятору, то увеличится качество и мощность звука.
Провода подбираются многожильные, толщина не должна быть меньше 4 мм. кв. На желтый провод нужно поставить предохранитель с качественной изоляцией. Красная линия тоже имеет плюсовое значение, но соединяется с замком зажигания.
Иногда автомобилисты соединяют красный и желтый провод вместе. Плюсом такой конструкции служит независимость от выключения или включения замка зажигания. Минус заключается в постоянном потреблении энергии, что негативно сказывается на аккумуляторе. Схема подключения магнитолы:
Варианты подключения проводов
После того как схема подключения системы собрана и проверена на работоспособность, нужно закрепить оголенные провода. Для этого существует несколько способов:
- Пайка — постоянное профессиональное соединение, обеспечивающее максимальную передачу тока. В комплекте с пайкой используют термоусадочную трубку и тепловой пистолет для изоляции паяного соединения. Это самое безопасное и качественное соединение для проводки.
- Специальные разъемы обеспечивают быстрое и надежное закручивание проводов, и их можно повторно использовать. Не будет лишним иметь пару разъемов Posi-Tap под рукой для различных заданий. Это самый любимый способ автолюбителей, чтобы быстро установить прочные соединения.
- Существует несколько типов обжимных разъемов, включая стыковые соединители или обжимные колпачки.
Лучше всего подсоединить все провода для стереосистемы через жгут проводов, но если нужно подключить прямое питание, то требуется знать разницу между «переключаемой» и «постоянной» мощностью. Для коммутации мощности источника после зажигания ключом главный (переключаемый) кабель питания стерео (обычно красный провод) подключается к коммутируемому источнику питания, чтобы включить приемник при выключении автомобиля и не разряжать аккумулятор автомобиля.
Для постоянной мощности источника кабель памяти стереофонического сигнала, обычно желтый провод, подключается к постоянному источнику питания, чтобы не терять предустановки системы, когда выключается автомобиль. Иногда мощные стереосистемы требуют постоянного подключения питания на положительном терминале аккумулятора автомобиля.
Перед тем как подключить автомагнитолу к сети 12 В, нужно выбрать более тяжелый провод питания, встроенный предохранитель (как правило, входит в комплект) и кольцевой контакт для подключения провода питания к зажиму аккумулятора.
Для этого нужно будет проложить провод питания к батарее, через брандмауэр автомобиля в моторный отсек, чтобы установить соединение с батареей. Автомобильные стереосистемы имеют восемь проводов для традиционной системы с 4 динамиками — положительный провод и отрицательный для передних левых, передних правых, задних левых и задних правых громкоговорителей. В зависимости от конфигурации проводки автомобиля и адаптера жгута проводов, некоторые из них могут не использоваться.
Вспомогательная антенна
Перед тем как подключить антенну к магнитоле, стоит узнать, что антенна бывает двух видов — пассивная и активная. Пассивная подключается буквально в один шаг, нужно лишь вставить штекер в необходимое место. А вот со второй придется немного повозиться, подключая к ней питание. Обычно у магнитол в наше время существует специальный выход. В роли выхода обычно служат синий провод, имеющий обозначение АNT, REM или AMP. В некоторых случаях бывают два провода. Эти провода включают приборы, работающие при воспроизведении аудиосистемы. Этим прибором является антенна.
Конечно, есть и другие методы как правильно подсоединить автомагнитолу, качественные разборы, описанные в пособиях.
Как правильно подключить питание от аккумулятора
Главное – найти 3 контакта: GND, +12 и ACC. По сути, GND (масса) – минусовой провод от аккумулятора. Его можно соединить напрямую к аккумулятору без привлечения каких-либо выключателей и предохранителей. Линия +12 вольт уже требует защиты с помощью проволочного предохранителя. Также можно встретить другие обозначения линии +12: B+, BU, Batt. Линия ACC должна подключаться к плюсовой клемме аккумулятора и исключительно через контакты замка зажигания. Соединение линий +12 и AAC накоротко нежелательно, так как возникает опасность сильного разряда и износа аккумулятора.
Какие бывают автомагнитолы
Для самостоятельной установки автомагнитолы необходимо знать назначение всех штекеров и проводов на её выходах. Кроме этого, существует два типа магнитол, которые между собой различаются форматом.
Одноблочная магнитола или однодиновая больше распространена у нас и в Европе.
Двухблочные или двухдиновые чаще встречаются в Америке, Корее и Японии.
Двухблочная магнитола по размерам превосходит одноблочную, что позволяет внедрить в неё большее количество мультимедийных функций.
При выборе и покупке автомагнитолы учитывайте, что она должна соответствовать марке вашего автомобиля.
