Противотуманные фары ГАЗель Next. Регулировка.

Сегодня второй день возился с ПТФ. С утра поехал в город искать кнопку и проводку. Кнопку все таки нашел, но не для ПТФ, а для плафона внутреннего освещения с Фермера. Проводку решил собирать сам, для этого понадобилось: 1) 7 метров провода (6м зеленого и 1м черного) 2) 2 хвоста под Н11 лампу 3) Предохранитель в кожухе 4) 4 силовых кольца 5) 5 «мам» 6) Реле с колодкой 7) 5 метров гофры 20см термоусадки Из этого всего спаял проводку, концы обжимал и вставлял в колодку от реле, чтобы меньше было «скруток» и «паек». Над магнитолой в кабине есть 2 не задействованные колодки с проводами. Вот колодка с номером 2 нам подходит. 2 нижних провода, коричневый (он питает подсветку кнопки) и черный, это «+» от габаритов и минус соответственно. 2 перпендикулярных провода это размыкание кнопки. Параллелим коричневый провод с любым из вертикальных. Оставшийся вертикальный провод соединяем с проводом который идет от реле. И вуаля, все должно заработать!

Затрачено 2 часа времени вместе с протягиванием проводки.

Схема подключения противотуманных

фар

Для улучшения видимости в критериях тумана, в летнее время, и во время метели, в зимнее, используются противотуманки. Ранее эти фары имели стёкла жёлтого света, но ближайшее время, благодаря увеличению мощности свечения ламп, их делают с прозрачными рефлекторами (стёклами). Противотуманки не являются неотклонимым световым устройством и потому авто не всех комплектаций их устанавливают. По этой причине установку, при желании, приходится делать самим обладателям либо обращаться в автосервис. Главным требованием для подключения противотуманных фар, является наличие отдельного включения. Потому что мощность ламп довольно велика, а ток, коммутируемый имеющимися кнопками и клавишами мал, то при подключении нужно применение промежного реле. Не следует забывать при подключении и о защите цепей предохранителями. Частая ошибка подключение противотуманок конкретно к габаритным огням в фарах. Выключатель габаритов и провода не рассчитаны на ток потребляемый фонарями.

Разглядим схему подключения противотуманных фар ВАЗ 2110. Согласно предлагаемой заводом схеме подключения, представлена ниже, противотуманки врубаются после включения габаритных огней. Недочетом этой схемы является отсутствие зависимости от выключателя зажигания. Это может привести к оставлению включенных фар при не работающем движке на долгий срок. Для предотвращения этого я рекомендую соединить провод к кнопке включения габаритов не к выводу 58, а к выводу «Х». При всем этом включение будет происходить независимо от внешнего освещения, а при включении зажигания.

На газель установка противотуманных фар

Группа в контакте: Пишите если какие то вопросы или какие то идеи.

схема подключения противотуманных фар

При установке противотуманных фар на ВАЗ 2114 и модификации, на автомобилях после 2005-го года выпуска, в салоне Вы, скорее всего, найдёте разъём для подключения кнопки соединённый с монтажным блоком. Поэтому Вам надо будет только собрать схему в подкапотном пространстве. Полная схема подключения приведена ниже. Недостаток этой схемы такой же, как и у ВАЗ 2110 и решение я предлагаю такое же. Схема подключения противотуманных фар ГАЗ 3110 не страдает недостатками схем для ВАЗов, и практически все автомобили оборудуются этими фарами. В отличие от Волги, её ближайший «сородич» Газель, практически не комплектуется противотуманными фарами. Поэтому подключение приходится производить самостоятельно. При подключении надо учитывать, что на новых панелях применяемый центральный переключатель света может иметь положение для включения противотуманных фар и его можно использовать при подключении, что бы не устанавливать дополнительную кнопку или клавишу. Простейшая схема подключения приведена ниже. Эту же схему можно использовать и для других автомобилей.

Чем раздолбаннее машина тем громче оттуда орет магнитола

Вопросом улучшения освещения проезжей части задается едва ли не каждый владелец автомобиля. Не станут исключением водители грузовиков Газель Бизнес, которые эксплуатируются исключительно на коммерческих перевозках. Учитывая погодные условия и тесноту погрузочно-разгрузочных площадок, оборудование дополнительных источников света добавит удобства и безопасности.

Места под ПТФ закрыты пластиковыми заглушками

Установка ПТФ в Газ Газель

Установка ПТФ Киржач на Газель бизнес

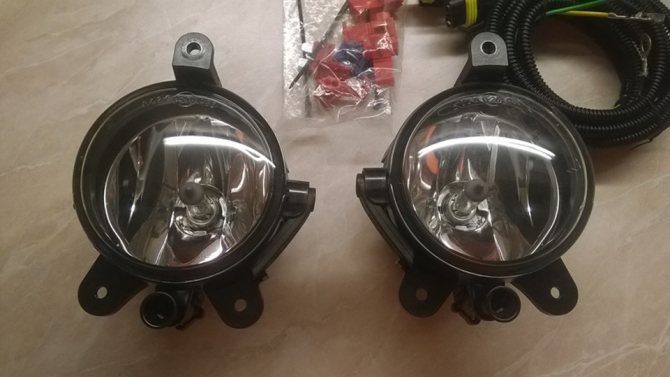

Решил установить ПТФ на Газель бизнес. Остановился на фирме Киржач. Качество самих туманок пока порадовало, посмотрим, как поведут себя в дальнейшем.

Взял я весь комплект за 2000р. В комплекте есть всё для подключения. Конечно, комплект и кнопка для Приоры. Я сначала подумал «зачем мне черная кнопка от Приоры?», но потом, думаю, «пусть хоть такая». Но как оказалось позже кнопка чуть больше чем бизнесовская (можно конечно доработать напильником).

Вчера рассматривал все провода, и понял, что можно всё подключить через монтажный блок. Реле будет на своем месте где и положено и предохранитель соответственно. Конечно, не по той схеме, что в комплекте т.к. это Приора, кое-что переделаю. Но должно получиться как с завода.

Так как для установки ПТФ требуется переходной кронштейн, и я его купил.

Что могу сказать про установку. Бампер я не снимал, подлез везде и так, хотя многие говорят, что удобней ставить на снятом бампере. Проводку протянул без проблем, предохранитель стоит в монтажном блоке на своем законном месте. реле под панелью. Так же подсоединил на доске приборов лампочку включенных ПТФ. Ну, в общем-то, и все.

Вечером попробовал как светят, светят — почти как ближний, только чуть короче, но зато шире. Бока очень хорошо видно и в даль светят отлично.

Индикация о включении ПТФ на щитке приборов Газ Газель

Решил заняться индикацией о включенных ПТФ.

Лампочка в щитке есть, значит надо ее задействовать. Снимаем щиток, видим красную вертикальную колодку проводов, вынимаем ее, и видим, что один нижний контакт свободен. Вот туда и нужно вставить «+» идущий от кнопки включения к реле. Запитался от кнопки и протянул провод к колодке, вставил в колодку, колодку в щиток и готово.

ПТФ Bosch от Приоры в Газель Бизнес

И вот мне загорелось прикупить себе ПТФ от Приоры, по совету других обладателей Газель. На данные момент стояли Torneo линзованные, но толку от них было мало, почти не освещали, да что там лукавить, вообще не освещали.

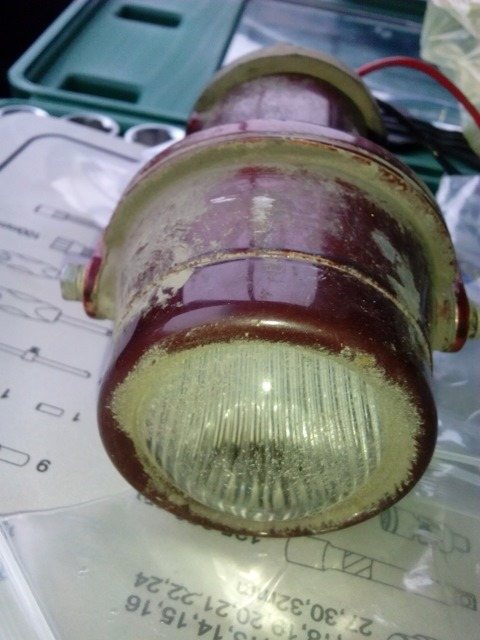

Это они и есть, толку от них мало, выкинул на помойку.

И вот на утро отправился на авторынок, прикупил оригинальные туманки фирмы Bosch и две лампочки ксенон 4300К H11. Срезал старое крепление от прежних туманок зубилом (были приварены), и отправился в ближайший магазин ХОЗТОВАРОВ и купил там по 12р. крепеж на деревянную дверь для цепочки, изогнул ее как надо, заранее наметив на глазок места изгиба, и, заранее наметив, просверлил отверстия. Вот что получилось.

Подготовленный крепеж

Далее поровнял края бампера от заводской заглушки:

Далее установил туманку на верхний заводской крепеж, а далее установил самопальные крепежи и далее к ним прикрутил саму ПТФ.

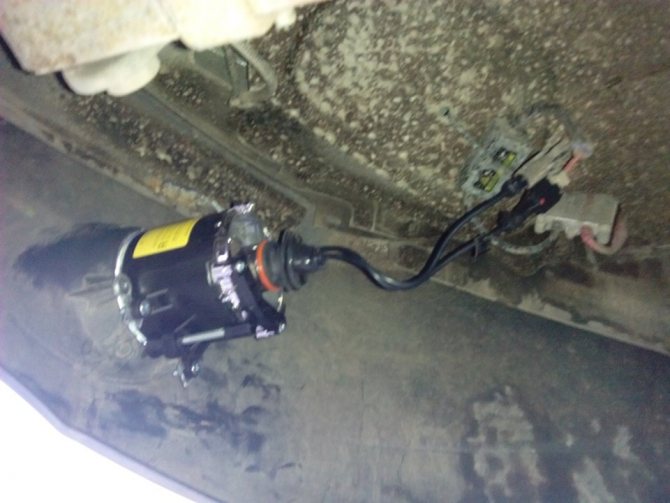

Подключил ксенон

Это крепеж на родном его законном месте

Так он выглядит вблизи

Все готово. Оцениваем готовую работу.

По осени установил удочки на двери, польза колоссальная от них, да и вид улучшает.

Доработка ПТФ ГАЗ Газель

Замыслы совсем не затейливые. Так как подобные фары долго не живут в данном месте, то решил переработать их концепцию. А именно: убрать нагрев (от которого лопаются стёкла » линзы «) и снизить их потребление. Это делается простым способом — обычной заменой ламп, с ламп накала на светодиодные. Первым делом решил их разобрать. Снялся только ободок (спереди) и крышечка (сзади). Стекло » линза » приклеено. Зато без ободка оно кажется слегка побольше. Можно за места ободка, натянуть пыльник (с переднего тормозного цилиндра) причём на хороший герметик. Тогда точно не будет пробиваться грязь и слегка увеличится диаметр стёклышка. Как видно по фото, внутри находится перегородка, скорее всего потому, что фары позиционируются как ПТФ. Для наглядности вставил во внутрь маленький одно-диодный фонарик. Результат видно на фото — верхняя грань совершенно прямая. Можно будет более-менее нормально настроить, чтобы другим водителям в глаза не светило. Так как освещать они навряд ли способны будут, а вот слепить могут. Ну вот, «фары » есть, осталось найти светодиодные лампы стандарта Н3. Нашлись и лампы! Правда стандарта Н1, а не Н3. Ничего страшного в этом нет, потому как их всё одно придётся по фокусу подгонять.

Упав под машину с левой стороны, я с чистой совестью изготовил шаблон. Один шаблон потому, что справа он подобный. Все же знают, что бампер (и усилитель) зеркальны, относительно центра авто. Забегая вперёд, А вот у Газели нет. И устанавливать фонарик, я начал то же с левой стороны. Всё прошло, как по маслу – встал, как было задумано. Только рано радовался. С правой всё пошло не по правилам игры. Кронштейн встал отлично, а вот фара ну никак! Мать его — этот фонарик, а нет, они одинаковые! И кронштейны тоже. И пошла тема, вылез с одной стороны и под другую, и так много раз. ИТОГ : Было выявлено, что криворукие изготовители, не соблюли размеры (при изготовлении усилителя). И одну сторону отпилили чуть короче. А так как я размечал от края, то соответственно и влетел под этот косяк. Пришлось правый кронштейн слегка переделать (уродовать). Фара заняла нужное положение. На данный момент фары сняты, на время переделки кронштейна.

следующая статья:

Установка боковых габаритов фургона Газель Бизнес

Наконец поставил боковые габариты на фургон Газель Бизнес. Начиналось всё со слов «хочу, но всё никак»… Главными

Рейтинг 2.00 [1 Голос]

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

• Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
• Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
• За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
• И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

ПТФ перед установкой

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

Например, противотуманная фара Газель Бизнес потребует отверстия под крепление, а передний бампер этого не всегда предусматривает. Поэтому есть 3 основных выхода из этой ситуации:

• необходимое отверстие вырезать своими руками;
• закрепить противотуманки сверху на бампере;
• купить бампер, подготовленный под установку противотуманок.

Совет: приобретение усовершенствованной конструкции бампера позволит избежать лишних телодвижений и существенно упростить установку, хотя цена такого изделия потребует дополнительных затрат.

Итак, если мы установили для себя место крепления противотуманок, то пришло время скомпоновать электрическую цепь, а в дальнейшем ввести ее в штатную. Каждый комплект, который предназначен для дополнительного освещения в условиях плохой погоды, предусматривает не только фары, но и электропроводку для их подключения, а также прерывающее реле и кнопку для запуска освещения.

Где ставить противотуманки

Итак, устанавливаем самостоятельно противотуманные фары Газель Бизнес. Начнем с места, куда можно вообще крепить такую дополнительную опцию. Однако, если обратить внимание на требования ПДД, которые говорят о том, что противотуманки не должны размещаться выше фар основного света, то получается, что единственным допустимым местом следует считать поверхность переднего бампера.

Цветная иллюстрация электрических компонентов

Одним из ключевых требований установки и работы ПТФ является автономное включение:

• Связано это высокой мощностью ламп, которые должны рассеять туман вблизи дорожного полотна.
• По этой причине применяется реле промежуточное.
• Дополнительно обезопасить цепь — призваны предохранители.

Обратите внимание! Одна из распространенных ошибок – это установка противотуманных фар на Газель Бизнес и подключение их прямо к габаритным огням основного света. Сила тока и сам выключатель ходовых огней не рассчитаны на ток, который потребляют противотуманки. Это замечание уместно и для других моделей — см. противотуманные фары KIA.

Как правильно подключить ПТФ
