Приобретаем, устанавливаем и самостоятельно обслуживаем противотуманные фары на Мазда 3

Наличие противотуманных фар в современном автомобиле не является обязательным условием. Тем не менее, при наличии, они оказывают водителю существенную помощь при управлении автомобилем в тумане или других условиях, сопровождающихся ограниченной видимостью. ПТФ в состоянии исправить недостатки головной оптики, а также подсветить обочину в темное время суток.

Эффективность ПТФ в условиях тумана обуславливается сразу несколькими факторами. Низкое их расположение, иной спектр, а также направленность светового потока позволяют освещать лишь само дорожное покрытие, не затрагивая окружающее пространство, как фары дальнего света. Это позволяет видеть дорогу даже в условиях сильного тумана, который полностью рассеивает свет головных фар, создавая перед автомобилем белую стену.

Виды ламп для ПТФ

Если ПТФ устанавливаются автопроизводителем, то лампы в них используют стандартные — галогеновые. Многих автомобилистов они не устраивают, что вынуждает их искать варианты замены. В настоящее время на рынке представлены три вида ламп, которые можно использовать для противотуманок:

• галогеновые;
• светодиодные;
• газоразрядные, или ксеноновые.

Перед выбором окончательного варианта замены следует определить, какие лампочки стоят в противотуманках. Основным затруднением для большинства водителей становится правильно решить, какие лампы лучше поставить в противотуманные фары — каждые из них имеют определенные достоинства и недостатки.

Галогеновые

Самый распространенный вид для противотуманных фар, имеющий в качестве основного преимущества доступную стоимость. Такие элементы обеспечивают приемлемую эффективность ПТФ в условиях тумана, и будучи правильно настроенными не становятся причиной ослепления встречных водителей. Среди недостатков галогенового освещения можно отметить небольшой рабочий ресурс, а замена лампочки в противотуманной фаре не всегда является простой задачей. Кроме этого, отмечается сильный нагрев фары, что при резком ее охлаждении, может вызвать растрескивание стекла. Если мощность штатных ламп для водителя недостаточна, при замене ламп в противотуманках на более мощные, велик риск перегрева блока управления и автоматического отключения фар.

Светодиодные

Более приемлемый для большинства вариант. Они отличаются широким диапазоном цвета, яркостью и низким энергопотреблением. Светодиодная лампа противотуманной фары очень слабо нагревается за счет уникального принципа функционирования. Это позволяет избежать оплавления внутренних частей фары во время длительной работы ПТФ. Они практически никогда не становятся причиной ослепления водителей встречного потока. К недостаткам можно отнести более высокую стоимость, а также необходимость тщательного подбора самой лампы — они подходят далеко не для каждой фары. Светодиоды большой мощности требуют хорошей системы охлаждения.

Газоразрядные

Ксенон позволяет сделать противотуманки максимально яркими и эффективными. Срок эксплуатации качественного ксенона составляет порядка трех лет, но использовать ксенон для противотуманок можно лишь согласно строгим правилам, нарушение которых приведет не к штрафу, а к лишению прав на срок до одного года. Так, для ксенона можно использовать лишь специальные фары с маркировкой «D», и обязательно наличие автоматического корректора. Самостоятельная установка ксенона в противотуманные фары отличается большей сложностью, нежели других типов ламп, но при правильной установке результат будет радовать несколько лет подряд. К недостаткам газоразрядных ламп, помимо высокой стоимости, можно отнести необходимость замены обеих ламп, если перегорела лишь одна.

https://youtube.com/watch?v=EY0P1eHIV_o

https://youtube.com/watch?v=_wVpKGcR7Ps

Как заменить лампу в ПТФ самостоятельно

Сама по себе замена лампы противотуманной фары не является сложной манипуляцией, а если лампа меняется на аналогичную перегоревшей, проблем практически не возникает. Перед началом работ, к примеру, на авто семейства ВАЗ, желательно загнать машину на яму, воспользоваться подъемником или приподнять переднюю часть при помощи домкрата. Так работать будет намного удобнее, и времени будет потрачено меньше.

Перед тем, как поменять лампочку в противотуманке, следует купить аналогичную — при этом предпочтение лучше отдавать известным брендам с хорошей репутацией. Для ВАЗов процесс замены лампочки выглядит следующим образом:

Достаточно выполнить эту манипуляцию один раз, чтобы в следующий на замену лампочки в противотуманке ушло всего несколько минут. Процесс замены на других моделях зависит от конструктивных особенностей противотуманок. На некоторых автомобилях ПТФ расположены в блоке с головными фарами — здесь придется немного разобрать оптику. Пример замены на отечественной «Калине» на видео:

Если штатные противотуманки не устраивают

Нередко можно встретить автомобилистов, которых категорически не устраивает свет штатных противотуманок. В особенности это касается тех, кому приходится часто выезжать на большие расстояния. Действительно, нередко в условиях сильного тумана установленные ПТФ не справляются со своей основной задачей. Как правило, в таких фарах установлены обычные лампы. Менять их на аналогичные, но большей мощности нецелесообразно, куда разумнее заменить их на светодиоды или ксенон.

Стоит отметить, что светодиодные лампы в противотуманные фары можно устанавливать без каких-либо ограничений и условий, как это потребуется для ксенона. Для самостоятельной замены галогеновой лампы на светодиодную не потребуется специальных знаний и оборудования. Но существует одно правило, пренебрегать которым не следует: приобретать диодные дампы в противотуманки можно, только если они принадлежат проверенному бренду. Недорогие китайские образцы не отвечают требованиям качества и служат очень недолго.

Перед приобретением светодиодных ламп следует снять галогеновые и посмотреть на цоколь, чтобы подобрать аналогичную, — это позволит до минимума сократить работы по подгонке ламп в штатную противотуманную фару. Важным параметром лампы для противотуманок является значение ее яркости. Измеряется этот параметр в Люменах (Лм), и для противотуманок яркость должна составлять не менее 1000 Лм, в противном случае эффект, по сравнению с галогеновыми лампами, станет незаметен.

Диодные лампочки в противотуманные фары практически никогда не вызывают нареканий при прохождении техосмотра, для них не нужно приобретать дорогостоящие линзованные фары. Как и для ксенона, они имеют широкий спектр возможных цветов, что позволит обойтись без установки дополнительных светофильтров.

Некоторые из автолюбителей используют противотуманные фары в качестве дхо (дневных ходовых огней), чтобы не включать лампы ближнего света, передвигаются с включенными птф. И-за чего лампы противотуманок перегорают быстрее остальных. В нашей инструкции мы подробно расскажем как произвести замену ламп в птф, какие лампы лучше выбрать и качество их освещения.

Покупаем качественную лампочку для противотуманки

Чтобы купить хорошую лампочку, достаточно обратиться в магазин с профессиональным консультантом. Здесь вам подскажут, какие производители максимально надежные, в каких моделях ламп присутствует достаточная яркость для вашей модели авто. Конструкция противотуманных фар также определяет тип необходимого элемента света. Некоторые варианты хороших и надежных ламп просто не влезут в вашу фару из-за слишком длинной формы. Существуют также варианты по типам лампочек — можно купить галогеновые, светодиодные или ксеноновые лампы для противотуманок. На выбор влияют такие факторы:

• если замена происходит в одной фаре, следует обратить внимание на тип и яркость лампы во второй противотуманке;
• необходимо соблюдать мощность, которая является ограничением производителя конкретной фары;
• также стоит приобрести элемент освещения именно той формы, которая необходима для нормальной установки;
• необходимо удостовериться, что тепловая активность лампы не разрушит фару и окружающие ее элементы;
• при покупке лампы для оригинальной заводской фары лучше всего купить официальный элемент освещения от производителя;
• переплата в покупке элементов света обычно окупается сторицей, лампа и служить будет дольше, и качество ее работы вас не огорчит.

Все говорит о том, что лучше покупать дорогое оборудование, которое будет работать функционально и долго. Многие считают, что отличной возможностью станет смена заводских настроек и установка более функциональной светодиодной лампы или ксенонового элемента освещения. Далеко не для всех противотуманных фар такое решение подходит. Потому перед выполнением данной задачи лучше всего посоветоваться со специалистом, который сможет оценить конструкцию и требования ваших противотуманок.

Какие лампы установлены в птф Дастера

С завода устанавливаются галогенные лампы с цоколем H11 12v/55w. Как правило с завода устанавливаются лампы фирмы Philips, тип лампы long Life. То есть лампа h11 с увеличенным сроком службы. Срок ее работы зависит от условий эксплуатации, при постоянно включенных противотуманных фарах около года. Если же вы используете птф только в темное время суток или в условиях плохой видимости, «родные» лампы служат до 4 лет.

Какие лампы лучше установить

• PHILIPS H11-12-55 LONGLIFE ECO VISION P-12362LLECO
• BOSCH H11-12-55 Pure Light 1987302084
• OSRAM H11-12-55 O-64211
• МАЯК H11-12- 55 УЛЬТРА 82110UL
• KOITO H11-12-55 0110

Это стандартные галогенные лампы, от оригинальной до недорогой китайской. Если вам не хватает света, и хочется поставить лампы поярче, можно установить в птф Дастера лампы

• KOITO H11-12-55 Вт (100 Вт) Other Brand
• OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED

Это лампы с увеличенной яркостью, которые будут намного лучше стандартных освещать дорогу. Их минусы высокая стоимость и сравнительно небольшой срок службы. Если вы используете птф как ходовые огни, тогда лучше установить светодиодные лампы.

• H11-12V/24V 4+1 диод SMD 5000K 11вт 520LM Xenite
• H8/H9/H11/H16-12/24V белая 7000-8000К Маяк

Эти лампы не будут освещать дорогу, но в качестве ДХО отлично подойдут и будут потреблять не более 5-10 Вт, по сравнению с обычными галогеновыми лампами потребляющими 110Вт.

Ознакомьтесь с нашей в передних блок фарах (ближнего, дальнего света и габаритных огней) на Рено Дастер.

Помимо ламп, необходимо производить и замену свечей зажигания на Дастере, мы подробно описали как это сделать.

Не забывайте следить за состоянием передних тормозных колодок Дастера, они влияют на безопасность и торможение. Во время колодки.

Инструкция по самостоятельной замене ламп

Снимаем или выворачиваем правое колесо влево. Это необходимо чтобы добраться до пластиковой защиты.

Аккуратно поддеваем отверткой клипсу и снимаем защиту.

Теперь с помощью ключа Torx Т-20 необходимо открутить два самореза крепления защиты к нижней части бампера

Отгибаем защиту и видим перед собой противотуманную фару

Отжимаем и снимаем колодку идущую к лампе

Берем лампу и поворачиваем на пол оборота против часовой стрелки.

Устанавливаем лампу и производим сборку в обратной последовательности.

Руководство по замене лампы

Менять лампочки в ПТФ удобнее на подъемнике или смотровой яме. Для этого нужно приобрести либо такую же лампочку, как стояла, либо подходящую по параметрам. Поменять лампочку несложно.

Для этого следует выполнить последовательность действий:

1. Для снятия оптики необходимо открутить крепежные болты.
2. Сначала нужно сдвинуть резиновую защиту, чтобы добраться до колодки питания ПТФ.
3. Затем следует отсоединить колодку от оптики.
4. Чтобы снять лампочку, нужно аккуратно нажать на один конец защелки и сдвинуть вниз.
5. Лампочку вынимают вместе с цоколем. Галогенка имеет несколько контактов, которые следует запомнить, чтобы правильно установить новую.
6. Далее необходимо установить новое изделие так, чтобы совпали все контакты. Если ошибиться лампа противотуманной фары светить не будет.
7. Сборка производится в обратном порядке.
8. После сборки нужно проверить работу оптики.

Замена противотуманок на других марках автомобилей зависит от особенностей их конструкции. Есть машины, на которых противотуманки находятся вместе с головным светом, в этом случае понадобится небольшая разборка оптики. Примером может быть Лада Калина.

Какие птф установлены с завода на Renault Duster

Оригинальные противотуманные фары Valeo 261500097R

. Левая и правая птф одинаковы. Это номер противотуманной фары без декоративной накладки, так как они продаются отдельно.

Правая накладка: 261A23831R, 263316044R

Левая накладка: 261A35148R, 263361007R

Если по каким либо причинам у вас вышла из строя проводка птф на Дастере, вот ее оригинальный артикул 240707566R

Очень часто вследствие ДТП страдает передняя часть машины, иногда после таких неприятностей необходима замена , причем тянуть с этим нельзя, ведь данная оптика играет важную роль в автомобиле. Постараемся осуществить все своими руками.

Особенность работы противотуманных фар

Главной особенностью «противотуманок» является излучаемый свет, он может быть белым или желтым, но при этом широкий и плоский луч стелется вдоль дорожного покрытия, а не освещает толщу тумана. Таким образом, они являются незаменимыми во время тумана, снегопада, дождя, так как обычные фары, излучающие рассеянный свет, просто не способны должным образом осветить дорогу. Для того чтобы была обеспечена хорошая видимость в тяжелых метеоусловиях, нужно придерживаться двух главных правил:

• границу пучка света от фары следует отрегулировать предельно точно, так как свет не может распространяться выше указанной горизонтальной плоскости;
• расположение фары должно быть максимально близко к дорожному полотну, так настроить границу пучка будет проще.

Очевидно, данный элемент является просто необходимостью, так как обеспечивает безопасное передвижение в условиях плохой видимости . Для того чтобы свет был четким и мог обеспечить достаточную видимость, за фарами нужно следить и вовремя полировать, чтобы царапины не уменьшали пропускную способность оптики. Сделать данную работу можно самостоятельно или в автомобильных сервисах. Полировку мы обсудим в другой статье, здесь же мы поговорим несколько о другом.

Замена противотуманной фары – инструкция по демонтажу

Не многих владельцев Рено Логан устраивают те противотуманные фары, которые идут в комплектации с завода. Мощность у них небольшая, но стоят они при этом прилично. Также по словам владельцев и установка ксенона не производит ожидаемого эффекта. Многие владельцы авто склоняются к тому, чтобы устанавливать противотуманки на авто еще с предыдущих его моделей, так как в них отражатель более массивный. Если ставить ксенон в штатные противотуманки, то от них может плавиться сам отражатель.

Замена лампы ПТФ на видео ниже.

Замена лампы в противотуманной фаре на Рено Логан

Замена лампы в противотуманке сложнее, чем и лампы ближнего света.

Тип лампы

Вся информация о лампочках и их типе указана на патроне лампы

H11 12V 55W — стандартные размеры и тип лампы в противотуманной фаре на Рено Логан. Мощнее лучше не брать, оплавится пластик!

Диодная лампа против стандартной

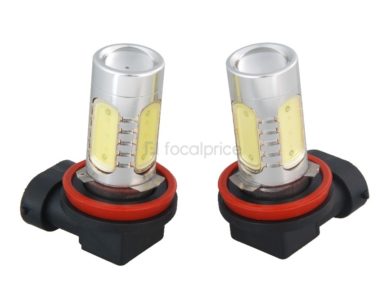

Внешний вид диодной лампы

Внешний вид стандартной лампы

Если устанавливать ПТФ самостоятельно, то слишком высоко их крепить не стоит, так как видимость будет на дороге еще хуже. Наиболее эффективными являются фонари с желтыми стелами.

Устанавливать такие фары надо только парами. От бокового габарита противотуманка должна располагаться на расстоянии не больше 400 миллиметров. Высота размещения фары – 250 миллиметров, но обязательно не выше головной оптики.

Установка противотуманных фар

Стандартные ПТФ в бампере

Поменять или может каждый самостоятельно. Для этого особых знаний не потребуется. Для проведения работы потребуются: переключатель, фары, накладки на бампер, провода и скотч.

Перед установкой фар надо отрегулировать давление в шинах, чтобы более точно угадать с высотой установки фар , особенно актуально . После этого надо:

1. Проверить, есть ли реле подключения противотуманок в моторном отсеке.
2. Проверить предохранитель.
3. Установить в салоне выключатель.
4. Установить накладки на бампер до щелчка, предварительно обезжирив место крепления.
5. Подключить проводку.
6. Проверить работу фар.

Возможно, лучше заменить сразу всю противотуманную фару?

В некоторых случаях замена лампочки может оказаться процессом бесполезным. Если в вашем авто противотуманная фара постоянно перестает работать после замены элемента освещения, не стоит тратить время и деньги на регулярную замену лампочек. Скорее всего, проблема в самой фаре, в плохих соединениях или неподходящих условиях работы для лампочки. В таком случае может быть проще купить полностью новые фары высокого качества, чтобы устранить постоянное перегорание. Так вы получите явные выгоды для вашего автомобиля:

• решение проблемы с перегоранием лампочки, которые связаны с неполадками в конструкции фары;
• получение новых отражателей, которые выглядят отлично и хорошо выполняют свою работу;
• более яркий свет фар, благодаря чистым стеклам, а также улучшение эффективности работы света при тумане;
• возможность установки таких элементов освещения, которые вам больше всего нравятся на практике;
• достаточно простая замена фар, которая не слишком отличается от замены одной лишь лампочки в противотуманке.

Процесс замены полностью фары достаточно прост, он не потребует больше усилий чем замена лампочки. Зато, пока фары еще не установлены, у вас появляется возможность поставить любые лампы в конструкцию. Покупка новых фар может решить ряд проблем, которые присутствуют в вашем автомобиле. К примеру, регулярное перегорание лампы противотуманки может свидетельствовать о плохих контактах. Но здесь также придется проверить и клемму, к которой выполняется подключение фары. Часто проблемы вызваны плохой проводкой. Смотрите видео о непосредственной замене лампы в противотуманной фаре Рено Логан разных поколений:

Для чего нужны противотуманные огни?

Противотуманные фары предназначены для безопасного передвижения во время дождя, снегопада или тумана. Их можно включать или ближнего света при езде в дневное время суток. Те, кто имеет авто, знают, что в таких условиях использование обычного света в авто не приносит ожидаемого результата.

Отстраивать ПТФ рекомендуется дополнительно в сервисе, чтобы не слепить встречные автомобили. Также после правильной установки таких ламп можно в тёмное время суток пользоваться ближним светом (если он не горит, возможно ) и огнями ПТФ, так лучше видно область с боков (бордюры, ветки).

Расположение ПТФ

Противотуманные фары в соответствии с нормативными документами должны устанавливаться на транспортных средствах исключительно попарно на расстоянии не более 250 мм от нижней кромки рассеивателя до дорожного покрытия. При этом расстояние от края боковых габаритов автомобиля до центра ПТФ должно быть менее 400 мм. Кроме этого, при установке противотуманок должно соблюдаться условие их расположения не выше уровня фар ближнего света или головной оптики, если она выполнена по принципу совмещения ближнего и дальнего света. Исключением являются автомобили повышенной проходимости, на которых фары основного света могут монтироваться выше.

Максимальный сектор освещения ПТФ в вертикальной плоскости должен быть в пределах -10 о —+15 о. В горизонтальной плоскости, соответственно: -10 о —+45 о. Включать противотуманные фары разрешается только при включённых габаритных огнях.

В зависимости от конкретной модели транспортного средства противотуманные фары могут быть включены в основную комплектацию или интегрированы в блок-фары головного света, при условии, что лампочки противотуманного света установлены ниже ламп основной оптики. В некоторых модификациях автомобилей ПТФ устанавливаются отдельно. В этом случае они, как правило, монтируются на переднем бампере.

Инструкция по снятию противотуманки на автомобиле

1. Загоняем автомобиль на эстакаду таким образом, чтобы бампер незначительно был свешен над землей. Такое положение автомобиля на эстакаде предоставит свободный доступ к обратной стороне бампера, где вмонтированы противотуманки. Можно расположить машину передними колесами на выезде из гаража, если рядом не имеется эстакады. Хорошо вымываем бампер со всех сторон. Это существенно упростит ход снятия противотуманного фонаря.
2. Открываем капот и отключаем минусовой провод с клеммы аккумуляторной батареи. Это обесточит бортовую электросистему питания нашего автомобиля. Такая мера не допустит возможность короткого замыкания в том случае, если провода от противотуманных фонарей случайно соприкоснутся один с другим.
3. Находим шурупы, которыми закреплен защитный кожух противотуманных фонарей. Эти шурупы необходимо аккуратно выкрутить и снять защитный кожух. Находим фишку с проводом, что подключена к задней стороне противотуманного фонаря. Отсоединяем ее. Никогда и ни при каких условиях не тяните за провода! Необходимо взяться только за корпус фишки, чтобы не оборвать проводку. Если крепление противотуманки выполнено с лицевой стороны, снимаем снаружи крепежное кольцо и клипсы. Необходимо постоянно держать стекло, чтобы не разбилась фара в процессе ее снятия. Клипсы снимаем при помощи отвертки. Для этой цели просовываем отвертку в щель и немного проворачиваем железный стержень. Выполняем данное действие аккуратно, чтобы не поломать усики-распорки.
4. Снимаем облицовочное кольцо нашего противотуманного фонаря, что находится на передней части бампера. Под кольцом мы замечаем несколько болтов, на которых держится корпус противотуманного фонаря. Выкручиваем их, запоминая либо помечая расположение каждого. При откручивании болтов постоянно придерживаем фару с задней стороны, чтобы она не слетела и не разбилась. Не теряем резиновый уплотнитель! Без него корпус фонаря не будет крепко держаться и может при езде издавать лишние звуки.
5. Способ снятия противотуманок немного может отличаться у различных моделей автомобилей. Стоит изучить руководство по эксплуатации именно вашей машины. Кроме того, зайдите на форум владельцев конкретной модели автомобилей, на котором можно узнать все подробности и тонкости по ремонту транспортного средства. Установку противотуманных фар необходимо произвести в обратном порядке.

Маркировка ПТФ и применение

Все противотуманные фары, сертифицированные на территории РФ, маркируются индексом «Е22» с обозначением категории (типа) источника света:

• «В» — противотуманные фары;
• «С» — фары ближнего, если они изготовлены в виде отдельного устройства;
• «R» — фары дальнего света, если это отдельное устройство;
• «H» — фары с галогеновыми лампами;
• «PL» — лампочки с пластмассовыми рассеивателями;
• «S» — стеклянные блок-фары.

В процессе эксплуатации автомобиля следует иметь в виду, что противотуманные фары не могут заменить режим ближнего света головных фар так, как дальность их освещения значительно меньше. В то же время совместное использование ПТФ с габаритными огнями существенно улучшает видимость проезжей части в сумерках и в условиях плохой видимости.

В снегопад и сильный дождь эффективность противотуманных фар очень низкая из-за ограниченной дальности. Поэтому полагаться на их возможности в таких условиях не стоит.

Помните, что высоконаправленный свет противотуманных фар при тумане не улучшает видимость, а наоборот ухудшает освещённость дорожного покрытия за счёт высокой отражающей способности капель влаги. Наиболее эффективными являются противотуманные фары с жёлтым оттенком, поэтом при выборе противотуманок следует отдавать предпочтение именно этим моделям.

Замена лампочки в противотуменной фаре ВАЗ-2113 (2114,2115)

Замена лампочки в противотуманной фаре автомобиля ВАЗ-2113 (2114, 2115) не представляет особой сложности и производится в течение нескольких минут. Предварительно автомобиль необходимо установить на подъёмник (смотровую яму). Если нет такой возможности, можно поднять переднюю часть машины с помощью домкрата.

1. Находим колодку питания ПТФ и сдвигаем резиновый защитный чехол в сторону от фары до освобождения разъёма.
2. Разъединяем колодку.
3. На отражателе фары разблокируем петли-пружины фиксатора и выводим их из зацепления.
4. Снимаем лампочку вместе с проводом.
5. Производим замену лапы.
6. Собираем ПТФ в обратной последовательности.

Замена передней противотуманной фары или стекла Mitsubishi Outlander XL 2007 — 2012

Инструменты:

• Мини-мойка
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Ключ трещоточный
• Головка 10 мм
• Круглогубцы изогнутые
• Нож

Детали и расходники:

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска до 08.2009 (MN142091/8321A285, при необходимости)

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска с 09.2009 с двигателями 4B11/4B12 (8321A353/8321A466, при необходимости)

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска с 09.2009 с двигателем 6B31 (8321A354/8321A467, при необходимости)

• Передняя противотуманная фара для автомобилей выпуска до 08.2009 (8321A034/8321A286, при необходимости)
• Передняя противотуманная фара для автомобилей выпуска с 09.2009 с двигателями 4B11/4B12 (8321A370/8321A482, при необходимости)
• Передняя противотуманная фара для автомобилей выпуска с 09.2009 с двигателем 6B31 (8321A371/8321A483, при необходимости)
• Стекло передней противотуманной фары BR201-1013N/RNMEG03-080-Z (при необходимости)

• Герметик (прозрачного или черного цвета)

• Обезжириватель
• Ветошь

Примечание:

Замена противотуманной фары необходима при ее повреждении во время движения.

Замена передней противотуманной фары

1. Снимите передний бампер, как описано в этой статье.

Примечание:

В более поздних версиях выпуска (с 09.2009) нет необходимости снимать бампер, потому что крепление противотуманных фар осуществляется снаружи. Необходимо лишь снять обрамление фары, отвернув его против часовой стрелки на несколько градусов, а дальше проделать пункты 2-3 в обратной последовательности. Более детально снятие ПТФ новых версий описано в подразделе замены стекла.

2. Нажмите на фиксатор колодки жгута проводов передней противотуманной фары и отсоедините колодку от разъема цоколя лампы.

3. Выверните четыре (три, в зависимости от выпуска) винта крепления противотуманной фары к кронштейну переднего бампера.

4. Отведите в сторону жгут проводов питания противотуманной фары и выньте ее с бампера.

5. Установите новую противотуманную фару в бампер.

Примечание:

В случае повреждения также лампы замените фару в сборе с лампой. Маркировка фары нанесена на ее задней части, возле цоколя.

6. Установите бампер на место в последовательности, обратной снятию.

Замена стекла передней противотуманной фары

Примечание:

Стекло противотуманной фары подвержено сильному нагреву и может лопнуть при попадании на него снега или холодных брызг. В таком случае необходима замена стекол ПТФ, но оригинальные каталоги Mitsubishi предлагают заменять ПТФ целиком, а цена на неё велика. Поэтому, если нет повреждения корпуса противотуманной фары, можно заменить только ее стекло. Замена стекла противотуманной фары показана на автомобиле выпуска с 09.2009.

1.1. (выпуск до 08.2009) Снимите противотуманную фару, как описано выше.

1.2. (выпуск с 09.2009) Отверните против часовой стрелки на несколько градусов обрамление противотуманной фары и снимите его.

2. (выпуск с 09.2009) Отверните три винта крепления фары.

3. (выпуск с 09.2009) Извлеките противотуманную фару из переднего бампера и отсоедините колоду проводов от разъема цоколя лампы. Отсоедините колодку проводов и снимите лампу, повернув ее против часовой стрелки примерно на 45°.

4. С помощью отвертки снимите разбитое стекло ПТФ.

5. Очистите канавку противотуманной фары от остатков старого герметика.

6. На новом стекле на ободке есть выступ, который расположен сбоку (обратите внимание на надпись «TOP» – это верх). На родном стекле выступ был снизу. В этом и есть отличие от родного стекла. В корпусе противотуманной фары сбоку ножом вырежьте выемку под этот выступ.

7. Далее обезжирьте канавку ПТФ и стекло, протрите отражатель ПТФ и стекло изнутри так, чтобы не осталось грязи и разводов.

8. Нанесите герметик в канавку фары.

9. Установите стекло на место и плотно прижмите.

Примечание:

Покупайте черный или бесцветный герметик, потому что, например, синий будет очень видно после установки стекла.

Можно вставить лампу внутрь бампера, включить ее и подержать под температурой – засохнет быстрее.

10. Соберите все в последовательности, обратной снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник:

Замена противотуманной лампы Шевроле Ланос

Многие автолюбители утверждают, что лампы в противотуманках Ланоса выходят из строя чаще, чем в головной оптике. Почему это происходит, специалисты не могут дать однозначного ответа. Тем не менее, замена лампы в противотуманной фаре — процедура, с которой водители сталкиваются довольно часто.

Чтобы заменить перегоревшую лампочку необходимо получить доступ к ПТФ. Для этого существует два варианта: снять противотуманку или фару головной оптики. В первом случае необходимо открутить два болта крепления ПТФ под бампером. Для удобства можно поднять автомобиль домкратом. Во втором случае не нужно лезть под бампер. Сняв фару основного света, вы получите доступ к противотуманке.

Сначала снимаем влагозащитную крышку, вынимаем с крепления провод питания противотуманки и вытаскиваем крепление лампочки. Затем меняет перегоревшую лампу, и производим сборку в обратной последовательности. При достаточной сноровке и навыках, замена лампочки в противотуманной фаре длится не более 5—10 минут.

Как Снять Противотуманку На Форд Фокус 3

Авто Частный

Как убрать противотуманные фары на автомобиле Ford Focus

В этом посте мы поговорим о самостоятельной замене противотуманных фар на Ford Focus 4-го поколения. Чтобы снять фары с инструментов, все, что вам нужно, это отвертка с наконечником, и это совершенно новый PTF. В моем случае часть была приобретена производителем Hi-Drive, его каталожный номер. FL-732.

Чтобы добраться до крепления ПТФ Форд Фокус без особых усилий, чтобы разобрать его, сначала нужно снять

фару. Он крепится двумя откручивающимися винтами, которые, конечно же, снимают корпус фары и откладывают ее в сторону.

Через некоторое время мы вручную определяем местонахождение нижней части патрона противотуманных фар, поворачиваем его на 90 градусов и удаляем вместе с лампой.

Теперь мы откручиваем передние крепежные винты створки крыла, слегка сгибаем его так, чтобы рука ползла, затем снимаем корпус тумана, закрепляем его пружинными зажимами и устанавливаем последний на свое место.

Похожие сообщения:

Замена ПТФ на Форд Фокус 3 от А до Я

Хорошего дня! Мой вопрос: какова процедура замены противотуманных фар на Ford Focus 3 (битый камень из-под колес), нужно ли мне снимать фары или они меняются другим способом? (Андрей)

Привет, Андрей. По готовности к выходу из строя первой противотуманной фары, как и у женщин, нужно менять элемент. Ниже мы поговорим о том, как это делается.

Как заменить ПТФ на FF3

Поэтому приобретайте комплект противотуманных фар заранее, и на персональном компьютере также требуются специальные накладки, если у вас их нет, купите их. Новые PTF поставляются с блоком управления, который необходимо установить в кабине, однако, поскольку вы уже установили его, устройство вам не пригодится. Поэтому вы можете легко перейти к любой разборке автомобиля и попытаться достать пропавший фонарик. Затем, подготовив то, что остается для нашего клиента, что будет необходимо для вас, приступайте к замене.

1. Снимите сломанную ПТФ 5. Снимите фару, чтобы получить доступ к гнезду ПТФ 3. Установите последнюю «противотуманку

»

1. Сначала откройте капот машины. Нам нужно разобрать сломанный ПТФ, убрав остатки стекла нашего клиента, и сделать это осторожно. Сама фара также должна быть удалена. Используйте гаечные ключи, если вы хотите открутить винты, которыми крепится фара. Отложите это в сторону.
2. Затем вам необходимо установить новые (или новейшие) противотуманные фары. Сначала вы попытаетесь установить ПТФ через моторный отсек, но мы спешим предупредить вас, что это действительно вам не поможет. Вы должны снять
   картер, чтобы установить туман. Сделав это, вы можете легко установить PTF в старое или старое место назначения.
3. Когда установка будет завершена, вам также необходимо установить декоративное кольцо. С внутренней стороны проверяется работоспособность деталей. Иногда блок управления отказывается принимать последнюю версию PTF, тогда вам необходимо сменить второй, а затем установить новый блок в салоне.
4. Если что-то еще остается сделать для нашего клиента, остаются только детали. Вам нужно будет обновить программное обеспечение для бортового компьютера, в этом случае, если свет не горит. Очевидно, что для тестирования этой функции без посторонней помощи, к сожалению, мы все же рекомендуем вам обратиться за помощью к специалистам. Это мастера 100 разных, чем представитель компании. Лучше, чтобы они специализировались на диагностике и обслуживании автомобилей Ford.
5. После этого факта вся сборка идет в обратном порядке, фары настроены так, как задумано. Поскольку в настоящее время мы не понимаем никаких препятствий, здесь нет процесса.

Видео «Как заменить лампу ПТФ в Форд Фокус»

Более подробную информацию о замене противотуманных фар можно найти в этом видео.

Замена Ford Focus 3 противотуманных фар

Замена Ford Focus 3 противотуманной фары (2012, автомобиль) обсуждается в этом фотоотчете. Для смены лампы в поделках пригодится Torx T30 star. Если вы подключите автомобиль и установите опоры, это будет гораздо проще изменить.

https://youtube.com/watch?v=uY6YpaDktSE

Противотуманные фары на Форд Фокус 3

Установите противотуманные фары в нормальных местах на FORD FOCUS 3

. Вы можете купить эти огни у нас.

https://youtube.com/watch?v=Wowlq8kSKZU

ПТФ Форд Фокус 3 сменные колодки

Видео.

Как поменять лампочку в ПТФ Ауди С4

Чтобы заменить лампочку в противотуманной фаре Ауди С4 необходимо сначала снять противотуманку. Эта процедура занимает по времени 8—10 минут.

• Сначала вытаскиваем нижнюю часть защитной решётки радиатора. Для этого необходимо её просто немного потянуть на себя.
• С помощью отвёртки загибаем края датчика наружной температуры и заталкиваем его внутрь решётки.
• Потянув на себя, при этом слегка поворачивая вверх-вниз, снимаем остальную часть нижней защитной решётки.
• Откручиваем 2 болта крепления противотуманной фары.
• Потянув за крепление, вытаскиваем ПТФ из бампера.
• Разблокировав замок, разъединяем питание.
• Берём противотуманную фару и откручиваем два болта крепления задней крышки.
• Снимаем крышку, отщёлкиваем пружинные фиксаторы и вынимаем лампочку.
• Ставим новую лампу.
• Производим сборку и монтаж ПТФ в обратном порядке.

I4CAR

Из всей оптики на автомобиле, больше всего подвергаются повреждениям противотуманные фары. Повреждения стекла используемого в таких фарах могут быть различного характера, начиная с появления трещин и заканчивая полным «рассыпанием». Причиной всего этого может быть авария, перегрев или простое попадание камня. Тянуть с заменой стекла не стоит, так как если фара повредится и потеряет свои свойства, тогда появится необходимость в полной замене фары. Не менее важным стимулом является тот факт, что с поврежденной ПТФ или даже просто лопнувшим стеклом на ПТФ, вы не пройдете техосмотр в ГАИ.

Поврежденное стекло ПТФ

Советы: Как измерить компрессию в двигателе своими руками

Инструкция по замене стекла ПТФ

Для замены стекла ПТФ нет необходимости в специальных навыках, знаниях или инструменте. Проделать данную процедуру сможет практически любой человек.

• Чтобы заменить стекло противотуманной фары, для начала нужно определить, как данная ПТФ закреплена и к чему. Тут могут быть два варианта: корпус машины или бампер. В основном ее закрепляют на бампере с помощью саморезов или гаек. Для облегчения процесса демонтажа ПТФ, будет целесообразно сначала снять бампер.

• Можно отсоединить его частично, но лучшим вариантом будет полное отсоединение. В общем, проблем возникнуть не должно, но если вдруг они появятся и для тех кто не уверен в себе, существует инструкция по ремонту Вашей машины, которая и придумана как раз для таких случаев.

• Дальше нужно будет отсоединить от сети клемы ПТФ.

• Внимательно проведите осмотр снятой противотуманной фары и убедитесь в том, что светоотражающая поверхность фары не повреждена.

• Очистите фару от старого стекла. Разбейте его, потом с помощью отвертки или пассатижей удалите оставшееся стекло и герметик. Делайте все аккуратно, чтобы не повредить корпус фары.


  Внимание! Рекомендуется проводить удаление стекла в защитных очках и перчатках!

• Нужно обезжирить стекло и ободок фары. Нужно это для обеспечения лучшего сцепления, особенно в местах нанесения клея-герметика. Используйте для обезжиривания ацетон или растворитель. Обработанные места должны хорошенько подсохнуть.

• Наносить клей-герметик на поверхность сухого обезжиренного ободка фары нужно до полного заполнения им пространства мажду корпусом ПТФ и стеклом. Для данных целей подойдет любой клей-герметик имеющий водо- теплостойкие свойства, и который будет соответствовать необходимым требованиям и эксплуатационным условиям ПТФ (эксплуатационная температура должна быть в пределах -45°С до +150°С);

Советы: Шумоизоляция багажника своими руками

• После нанесения специального клея , следует плотно прижать новое стекло к корпусу фары (можете попробовать использовать струбцину, что несомненно приведет лучшему результату). Стекло должно быть прижатым столько, сколько нужно для полного высыхания клея. На этом процесс замены стекла ПТФ подошел к концу. Как видите, ничего сложного и заумного в этом нет.

• И в завершение нужно установить противотуманную фару на бампер, подключить клемы и монтировать бампер обратно на место.

Установка противотуманок BMW5 + Видео

Замена лампы в противотуманной фаре BMW5 производится после снятия противотуманки. Сначала снимаем декоративную решётку, которая расположена рядом с ПТФ и крепиться декоративным штифтом и зажимом. Вынув решётку, откручиваем крепёжные болты фары и отводим её в сторону. С обратной стороны противотуманки извлекаем пружину, слегка нажав на неё. Поддев с тыльной стороны, снимаем крышку фары.

Внутри ПТФ отсоединяем пружинный зажим и держатель. Сняв крышку контактов, извлекаем вышедшую из строя лампочку и ставим новую. Затем монтируем крышку и фиксируем её в обратной последовательности. При этом следует проверить состояние прокладки. После этого ставим ПТФ на прежнее место и устанавливаем декоративную решётку.

Замена лампочки в противотуманной фаре довольно простая процедура, которую несложно выполнить самостоятельно. Однако следует соблюдать осторожность, особенно это касается галогенных ламп, которые находятся под постоянным давлением. Во избежание травм необходимо использовать перчатки и защитные очки.

Имейте ввиду

Ваш механик проверит лампы, розетки, и проводку перед заменой лампы. В некоторых случаях, в связи с ток, протекающий по этим разъемам, розетки может расплавить вызывая противотуманные фары со сбоями. Если это так для вашего автомобиля, ваш механик получит ваше разрешение на покупку нового жгут сокета и установить его (дополнительная плата может взиматься плата).

Противотуманные фары в автомомбиле

Противотуманные фары

Замена лампочки противотуманной фары
