Правильный момент затяжки ГБЦ на ВАЗ-2114

Важность правильной затяжки крепежей ГБЦ

Автомобили, произведённые до 2011 года, требуют регулярной подтяжки болтов головки блока цилиндров. Модели машин, выпущенные после 2010 года, обладают двигателями иной конструкции, из-за чего им не требуется проведение такого типа работ. Несмотря на это, проблема затяжки болтов особенно актуальна для владельцев ВАЗ 2106 и ВАЗ 2107, которые должны проходить ежегодный технический осмотр.

Накопление влаги в местах соприкосновения болтов со временем приводит к необходимости затяжки креплений в блоке цилиндров. При этом основной причиной этого становятся протечки моторного масла: постепенное его протекание из корпуса ДВС приводит к проблемам в работе цилиндров и постепенному выходу их из строя.

Смазочная жидкость может протекать по разным причинам, среди которых числятся:

• Деформация металла головки блока цилиндров, что является следствием короткого замыкания в электрической сети авто или перегревом двигателя;

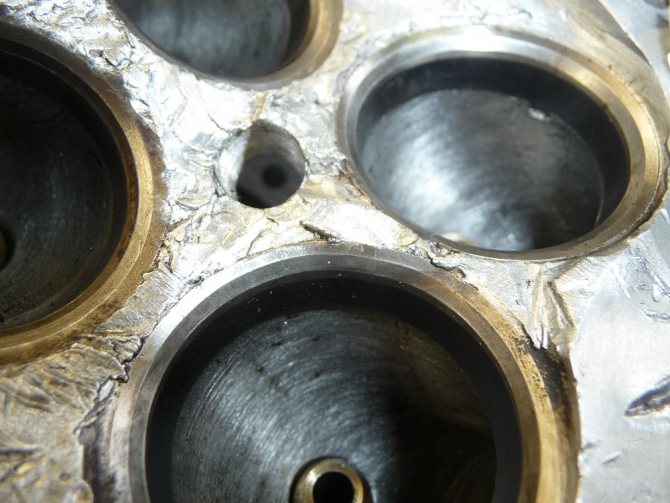

  Повреждения головки блока цилиндров — последствия перегрева двигателя

• Разгерметизация прокладки блока ГБЦ. За время своей эксплуатации она потихоньку изнашивается и истирается, из-за чего приходится постоянно подтягивать болты. После прохождения каждой сотни тысяч километров определяется новый момент затяжки — либо своими руками, либо в автосервисе. Помимо этого, болты подтягиваются после установки новой ГБЦ.

  Повреждения прокладки ГБЦ и ее выход из строя

Простой сменой прокладки в таком случае ограничиться не получится: при неправильно выставленном усилении новая будут стираться с такой же скоростью, что и ранее.

https://youtube.com/watch?v=FSK6RDzSRnk

Особенности установки ГБЦ

Можно выделить отличия при работе с двигателями, у которых разное количество цилиндров. Порядок затяжки головки блока цилиндров будет тоже разный. Но принцип соблюдается один и тот же. Он заключается в том, что болты затягиваются от центра к периферии головки. Это нужно для того чтобы при затягивании возникающие напряжения уходили от центра за пределы, а не наоборот. Это позволит сохранить герметичность прокладки и снизить напряжение металла в процессе эксплуатации двигателя.

Момент затягивания контролируется при помощи динамометрического ключа.

Он представляет собой вороток с длинной гибкой рукояткой. На его ручке имеется стрелка, которая отклоняется в момент прикладывания усилия. Стрелка указывает на шкалу, которая зафиксирована неподвижно. Есть также электронный вариант динамометрического ключа. Он надежнее и показывает усилие более точно.

После установки головки нужно все крепежные болты наживить в отверстиях блока. Закручиваете их рукой, насколько это возможно. Сразу применять ключ не нужно. Это может привести к тому, что болт пойдет не по резьбе, после чего придется восстанавливать резьбу на блоке цилиндров.

Последствия неправильной затяжки креплений ГБЦ

Процесс затяжки креплений головки блока цилиндров требует точного соблюдения всех особенностей и правил. Довольно часто новички и неспециалисты допускают ошибки, последствием которых становятся дефекты ГБЦ или блока цилиндров:

• Перетягивание болтов;
• Попадание в резьбовые колодцы смазочной жидкости;
• Крепления затягиваются в ошибочном порядке;
• Работа ключом с неподходящей насадкой;
• Попытка вкрутить болты неподходящей длины.

Без добавления смазочного средства вкрутить болт в резьбовой колодец, не очищенный от нагара, грязи и ржавчины, практически невозможно. Даже если затяжка будет выполнена, её момент не будет докручен до необходимой величины. Специалисты, работающие с двигателями автомобилей, наносят смазку только на болты, в то время как новички в силу неопытности и отсутствия знаний заливают масло непосредственно в колодец. Как результат — полный выход колодца из строя, его деформация, из-за чего приходится менять весь блок цилиндров или проводить его капитальный ремонт.

Расположение колодцев болтов ГБЦ

Затяжка болтов ГБЦ «на глазок», без использования динамометрического ключа, не приводит ни к чему хорошему: крепления либо перетягивают, либо недотягивают. В первом случае болты ломаются, из-за чего приходится отдавать в ремонт блок цилиндров. В большинстве случае головки болтов ГБЦ изготавливаются под наружный либо внутренний шестигранник, намного реже — под квадрат. Если грани насадки на ключ износились, во время затяжки её может провернуть вместе с гранями шляпки болта. Как результат — они будут стёрты, а сам метиз невозможно будет ни вкрутить, ни выкрутить.

Последствия неправильной затяжки резьбовых соединений — поломанные и вышедшие из строя болты

Лишнее напряжение в корпусе ГБЦ обычно фиксируется при несоблюдении порядка затяжки болтов. ГБЦ выполнена из алюминия, который практически не переносит высоких нагрузок, быстро деформируется и покрывается трещинами. Через них вытекают продукты сгорания топлива, что провоцирует потерю мощности и приёмистости двигателя, повышению его аппетитов и снижению рабочего ресурса. Появление трещин грозит смешиванием охлаждающей жидкости и масла, что снижает смазывающие свойства последнего и приводит к быстрому износу всех деталей и узлов двигателя, находящихся в постоянном трении.

Растрескивание головки блока цилиндров из-за высокого напряжения

Момент затяжки болтов ГБЦ

В случае со старыми автомобилями моментов затяжки креплений головки всего два, а вот на современных моделях их уже вдвое больше. Проводится подтяжка резьбовых соединений в тёплое время года при температуре окружающей среды более 20оС либо в теплом помещении в холодное время года.

Болты обязательно очищаются от грязи, смазки, нагара, особенно тщательно в случае, если потекла прокладка ГБЦ. Желательно после каждого этапа выжидать 10–20 минут — за это время металл должен вернуться в исходную форму и не деформироваться под нагрузками.

Момент затяжки резьбовых соединений указан в руководстве по эксплуатации к автомобилю. Узнать его можно у официальных дилеров марки или специалистов в автосервисе.

Ниже приведена таблица моментов, которые превышать во время процедуры нежелательно.

Таблица: стандартные моменты затяжки резьбовых соединений

Порядок затяжки резьбовых соединений

Процедура затяжки болтов осуществляется в полном соответствии с требованиями производителя к определённому виду двигателя. Вся информация содержится в технической документации к автомобилю.

Правильный порядок затяжки болтов головки блока цилиндров

В случае с автомобилем ВАЗ 2107, к примеру, затяжка креплений ГБЦ осуществляется в два этапа:

1. Предварительным моментом 33,3–41,16 Н·м (3,4–4,2 кгс·м) болты 1–10;
2. Окончательным моментом 95,94–118,38 Н·м (9,79–12,08 кгс·м) болты 1–10 и моментом 30,67–39,1 Н*м (3,13–3,99 кгс*м) болт 11.

Строение головки блока цилиндров

Каждый двигатель внутреннего сгорания, за исключением двигателя Стирлинга, имеет ГБЦ. Она служит для размещения в ней газораспределительной системы: клапанов, распределительного вала и его привода.

Головка блока цилиндров представляет собой алюминиевую деталь с множеством отверстий для установки впускных и выпускных клапанов, каналов, формирующих рубашку охлаждения двигателя. В зависимости от количества цилиндров и типа двигателя, ГБЦ может иметь один или два распределительных вала.

Также в головке находятся каналы для смазки ГРМ.

В верхней части находятся отверстия для свечей зажигания у бензиновых двигателей и отверстия для форсунок у дизельных.

Работа с динамометрическим ключом

Динамо-ключ в начале работ устанавливается в так называемое нулевое положение — момент, в котором положение болта головки соответствует показаниям ключа. Показываемые инструментом измерения желательно где-нибудь записать.

Ключ аккуратно и осторожно вращается, при этом тщательно следят за его показаниями. Момент силы не меняется — резьбовое соединение слишком растянулось; резко изменился — необходимо сделать так, чтобы болт начал двигаться. Держатель растянут не до конца в том случае, если показания резко подскакивают. В последнем случае все работы осуществляются после того, как будет проведена стабилизация.

Затягивание болтов ГБЦ при помощи динамо-ключа

Болты подвергаются замене в том случае, если во время их замены момент силы начинает стремительно падать.

Затяжка резьбовых соединений ГБЦ видео:

Затягивание резьбовых соединений без использования динамо-ключа

Нередко автовладельцы задаются вопросом о том, как затянуть болты ГБЦ, не прибегая к использованию динамометрического ключа. Сделать это можно, причём данный способ весьма действенный на практике. Для его осуществления понадобятся:

1. Двусторонний накидной либо рожково-накидной ключ. Как вариант — можно прибегнуть к сгибающимся отвёрткам, с одной стороны которых имеется отверстие или полость;
2. Безмен (пружинные весы) с пределом в 20 килограмм.

После сбора необходимых инструментов необходимо высчитать момент затяжки — усилие, которое прикладывается к метровому рычагу. Если требуется затяжка гайки с моментом 2 кгс*м, то усилие будет равно 8 кг. После проведения всех расчётов на крепёж устанавливается ключ, к другому концу которого крепятся весы. Кольцо безмена тянется до тех пор, пока на шкале не отобразится необходимая величина момента.

Метод затяжки резьбовых соединений без динамометрического ключа очень прост и спасает в тех ситуациях, когда такого прибора нет под рукой или его приобретение слишком накладно.

Затяжка болтов ГБЦ без использования динамометрического ключа видео:

Динамометрический ключ своими руками

Контроль момента затяжки с помощью безмена
Динамометрические ключи, особенно те разновидности, которыми удобно пользоваться, стоят весьма дорого, поэтому многих автомобилистов интересует, как сделать такое устройство из подручных средств с минимальными затратами. Понимая принцип работы динамоключа, можно сделать его из обычного рожкового или накидного ключа, безмена на 20 кг и трубы длиной 0,5 м. Труба должна быть металлической и такого диаметра, чтобы в ней легко помещалась рукоятка ключа. Проделав отверстия в трубе, закрепляют весы под углом 90 градусов к трубе. Изготовленный из указанных деталей динамо-ключ позволяет затягивать болты, гайки с моментом не более 100 Нм. Однако точность этого прибора оставляет желать лучшего.

https://youtube.com/watch?v=cKuqEfUu4Nc
