Меняем гидрокорректор фар без лишних хлопот

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

https://youtube.com/watch?v=LYOYQXSQdHA

Подключение электрического корректора БУК02-01 на ВАЗ-2110

Монтаж автокорректора БУК02-01 на автомобиль ВАЗ-2110 (2111) производится без переделок в штатные места. При этом предварительно необходимо изменить длину и отрегулировать ход штока в зависимости от конкретной модели:

• ВАЗ-2110: ход 2,0 при длине 34,0.
• ВАЗ-2111: ход 3,63 при длине 34,0.

Ход штока БУК02-01 составляет 7,0 при вылете 38,8. Поэтому придётся отрезать шток и уменьшить его ход.

Чтобы срезать длину штока следует подключить питание к приводу, что шток выдвинулся на максимальный ход. Сначала отрезаем часть штока, затем стачиваем 9 мм напильником. После этого отпиленную часть обратно приклеиваем суперклеем.

Чтобы уменьшить ход штока необходимо заменить резистор 2,43 кОм аналогом на 4,3 кОм. Резисторы лучше купить бескорпусные. Их следует припаять непосредственно на переключатель. В этом случае будет меньше проводов.

Настройка электрокорректора фар производится в положении «0», что соответствует требованиям техосмотра. Каждое деление переключателя позволяет смещать ось светового потока на 0,06 м, при условии, что регулировочный стенд установлен на расстоянии 1,2 м от фар автомобиля.

Автоматический корректор фар

По сравнению с самостоятельной регулировкой фар, которую подразумевает корректор принудительного действия, данный автоматический корректор фар вполне подходит всем водителям. Так приспособление максимально упрощает весь процесс и производит все изменения самостоятельно, которые теперь уже не требуют непосредственного вмешательства владельца авто.

Для воспроизведения правильной регулировки фар и направленности световых лучей создана специальная совершенная система.

Применение автокорректора

. Приспособление применяется и с галогеновыми источниками света, и с ксеноновыми, поэтому может быть вмонтировано в различные типы оптики.

Что касатется галогеновых фар

, то корректор срабатывает в зависимости от положения кузова.

Совершенство устройства. Корректор фар поддерживает фары в одном определённом положении. Но для того, чтоб не изменялась направленность светового луча, при перенагрузке машины и иных условиях, которые могут изменить уровень свечения, корректор меняет направленность фар. Также данное приспособление изменяет направленность фар при таких условиях:

• разгон
• торможение
• поворот
• неровности на дороге
• перезагрузки машины грузом или пассажирами
• и прочее

Подводим итоги

Также вы можете регулировать с помощью такой технологии противотуманные фары, но их свет можно выставить только по горизонтальным уровням. Правильно отрегулировать фары очень важно, ведь это позволит вам полноценно пользоваться автомобилем и не препятствовать безопасному движению на дорогах.

Если вы чувствуете, что свет ваших фар выставлен неправильно, проверьте углы падения пучков света на импровизированном экране. После черчения нужных линий вы сможете полностью понять, есть ли определенные проблемы с настройками, а также сразу исправить эти проблемы. Если у вас есть опыт регулировки фар в сложных условиях, поделитесь им в комментариях.

Правильная регулировка фар не всегда обеспечивает безопасное передвижение. Это связано с тем, что любое изменение высоты подвески автомобиля, которое может быть вызвано загрузкой багажника или наличием пассажиров, приводит к смене траектории светового потока. В свою очередь, это может уменьшить уровень освещения дороги или ослеплять встречных водителей. Чтобы постоянно регулировать положение оси оптики в вертикальной плоскости в зависимости от степени загруженности автомобиля применяются специальные устройства — корректоры фар, не путайте их с .

Сегодня производятся различные типы автокорректоров, которые поддерживают заданное вертикальное положение оси головной оптики относительно угла, образованного между осями рамы (пола, кузова) автомобиля и подвески. В зависимости от конструктивных особенностей и принципа работы корректоры фар могут быть квазистатические

или
динамические
.

Возможные неполадки

Как и любая чувствительная электронная система, корректор фар подвержен неисправностям и сбоям в работе. Наиболее часто происходят нарушения в работе датчиков. При движении автомобиля неизменно происходит сильная вибрация вплоть до толчков и ударов колес. От таких воздействий крепления датчиков сдвигаются или приходят в негодность. В результате на управляющую систему передаются неточные показания, что приводит к сбою в работе всей системы.

Другим частым видом неисправности является нарушение проводимости электрических соединений. Влияние резких перепадов температуры, влажность приводят к окислению металлических элементов.

Существует ряд автомобилей, параметры которых вносят свою корректировку в работу системы управления освещением дороги. При определенной высоте посадки устанавливаются ограничения по углу регулировки светового потока, а сам луч, идущий от фар, направлен вниз с большим отклонением.

Чтобы понять всю важность корректора фар в современном автомобиле, возьмём простую статистику. В Европе порядка 30 процентов аварий приходятся на тёмное время суток

В России этот показатель ещё больше.

С учётом того, что машинопоток по ночам в разы меньше чем днём — показатель более чем внушительный. Если же смотреть статистику в разрезе, то становится понятным, что во многих случаях виновато именно некачественное освещение. Речь идёт не только о нерабочих фонарях на трассе, но и об отсутствии или неисправности корректора фар.

Для начала разберёмся, что такое корректор фар? Лучше всего взять классическую расшифровку. Это устройство, поддерживающее оптическую ось фар в нужной плоскости относительно трассы. Как результат даже при перекосе кузова (это вполне нормально, когда автомобиль движется на большой скорости) дорога оказывается хорошо освещённой.

История создания корректора фар

Законодательный аспект

На первый взгляд, столь полезный прибор должен был устанавливаться на все автомобили без исключения практически сразу после создания. Но в действительности только в 1990 году данный вопрос начал серьёзно исследоваться. Первопроходцами стали немцы. Именно в Германии в 1990 году на законодательном уровне было создано распоряжение относительно обязательности установки корректора фар на всех автомобилях.

Через восемь лет норма относительно установки корректора фар на всех выпускаемых автомобилях вводится во всех европейских странах. В список исключений попали только машины, которые ездят посредством активной подвески.

Дело в том, что данная технология обеспечивает постоянное горизонтальное положение корпуса. При этом нагрузка и скорость не имеет особого значения.

Динамические корректоры

Своим появлением динамические автокорректоры фар обязаны массовым переходом на ксеноновые источники освещения. Связано это главным образом с тем, что мощный световой поток от ксенона более опасен, чем свет от галогенных аналогов. Даже кратковременная яркая вспышка приведет к ослеплению водителя встречного автомобиля и возникновению ДТП. Поэтому жизненно необходима регулировка фар. Автокорректор справится с этим делом наилучшим образом.

Главное отличие данной системы от рассматриваемой выше заключается в том, что она намного быстрее реагирует на изменение угла наклона, скорости высоты транспорта. Времени уходит очень мало — какие-то доли секунды. То есть делает это она практически мгновенно, что очень важно при использовании ксеноновых фар.

Благодаря динамическому корректору световой поток будет всегда оставаться на заданном уровне в любой ситуации движения автомобиля:

• разгон;
• прохождение поворотов;
• торможение;
• движение по неровной дороге.

Таким образом, насколько бы яркими ни были лампы, для всех остальных водителей они полностью безопасны.

Устройство электромеханического корректора фар

Электромеханический корректор фар — это современное и надежное решение, которое находит все более широкое применение. Электрокорректоры фар бывают ручными и автоматическими.

Ручной электромеханический корректор состоит из регулятора, сервоприводов фар и электрических проводов. Сервопривод объединяет в себе электродвигатель и червячную передачу, с помощью которого вращательное движение преобразуется в поступательное. Шток сервопривода имеет шаровое соединение с фарой и при поднятии и отпускании изменяет ее наклон.

Типичный автоматический корректор (как квазистатический, так и динамический) устроен сложнее, он состоит из нескольких основных компонентов:

• Электронный блок управления;
• Исполнительные механизмы (сервоприводы фар);
• Датчики положения кузова (датчики дорожного просвета).

Блок управления с помощью датчиков отслеживает дорожный просвет на передней и задней оси (так определяется угол наклона кузова) и на основе этих данных изменяет угол наклона фар.

Наибольшее применение находят рычажные датчики. Они состоят из непосредственно датчика, который жестко крепится к кузову, и тяги, которая крепится на подвеске. Ход подвески через тягу передается датчику, что и используется для измерения положения угла наклона кузова. Используются рычажные датчики угла поворота двух типов:

• Потенциометрические (в них установлен потенциометр, движение которого изменяет сопротивление в цепи — по изменению сопротивления блок управления определяет, на какой угол отклонился кузов);
• Бесконтактные на основе эффекта Холла (тяга соединена с ротором, в который встроены постоянные магниты, ротор движется в неподвижном статоре, который представляет собой датчик Холла — изменение положения магнитов относительно датчик Холла и используется для измерения положения угла наклона кузова).

Обычно используется два или три датчика: один или два на передней оси и один на задней оси. Два датчика на передней оси позволяют учитывать не только общую нагрузку, но также и влияние веса водителя. Также есть системы и с одним датчиком (ультразвуковым), установленным в задней части кузова.

Другие статьи

21 Декабря

Контроль количества поступающего в цилиндры воздуха — одна из основ нормальной работы современного двигателя. Для измерения количества воздуха используются датчики абсолютного давления — все об этих устройствах, их типах, конструкции и работе, а также о верном выборе и замене читайте в данной статье.

14 Декабря

В каждом транспортном средстве предусмотрена система световой аварийной сигнализации, которая включается с помощью специального выключателя. О том, что такое выключатель аварийной сигнализации, каких типов он бывает и как устроен, а также о верном выборе и замене этого устройства — читайте в статье.

7 Декабря

На многих современных автомобилях и иных колесных машинах колеса устанавливаются на ступицу или тормозной барабан с помощью шпилек или закладных болтов и гаек. Все о колесных гайках, их типах, конструкциях и применимости, а также о правильном подборе и использовании крепежа рассказано в этой статье.

30 Ноября

При работе с арматурой, проволокой и другими изделиями в форме прутков возникает необходимость получения отрезков различной длины. Резка прутков выполняется специальным инструментом — болторезом или арматурными ножницами. Все об этом инструменте и его правильном выборе — читайте в данном материале.

23 Ноября

Для замены колес на грузовых автомобилях, тракторах и другой технике часто используется специальный инструмент — механический гайковерт или усилитель крутящего момента. Об этом инструменте, его устройстве, принципе работе и основных характеристиках, а также о выборе и работе с ним — читайте в статье.

16 Ноября

Надежное запирание дверей, окон, створок или крышек — гарантия сохранности имущества в доме, гараже, на даче и даже в почтовом ящике. Одно из наиболее распространенных средств запирания — навесной замок, о конструкции и типах которого, а также о правильном выборе и применении читайте в данной статье.

9 Ноября

Для ориентирования на местности, помощи в рыбалке и на охоте, для астрономических и иных наблюдений широко используются специальные оптические приборы — бинокли. Все о биноклях, их типах, конструкции, особенностях и основных характеристиках, а также об их правильном подборе — узнайте в этой статье.

Снятия штатной системы

Демонтаж штатного гидрокорректора начинается с перекусывания трубопроводов и слива из них жидкости. Обычно они располагаются недалеко от аккумуляторной батареи. После этого следует операция снятия главного рабочего цилиндра. Для этого понадобится отвертка, которой нужно прижать защелку, фиксирующую корпус цилиндра. Чтобы его вытащить, для начала корпус поворачивается против часовой стрелки до упора и потянуть на себя.

На следующем этапе установки автокорректора фар можно переходить в салон, чтобы снять ручку с блока гидрокорректора, удерживаемую гайкой. А после того как блок управления будет снят вместе с трубопроводами, можно переходить к демонтажу резиновой пробки-заглушки моторного щита.

После этого остается подготовить электропроводку, выбрав провода необходимого сечения и длины. С одного края проводки нужно припаять клеммы к колодке подключения блока управления. После этого провода прокладываются через отверстие моторного щита там, где ранее был трубопровод. Другой край проводов припаять к колодке подключения приводов. Обычно в комплектации автокорректора к колодкам предусмотрены резиновые защитные чехлы. Но в их отсутствии можно использовать герметик либо термоусадочные трубки.

Для питания предусмотрены два толстых провода и клеммы вида «мама» в количестве 4 штук (одна из них широкая, а другие три узкие). Автокорректор фар работает эффективно в случае поступления питания с включением ближнего света фар. Для этого следует подключиться к:

• клемме №10;
• выключателю №64;
• блоку питания задней противотуманки.

Массу можно соединить при помощи свободной клеммы провода, идущего к реле зажигания. После чего установить приводы на штатное месторасположение и зафиксировать прокладками.

Комплектация

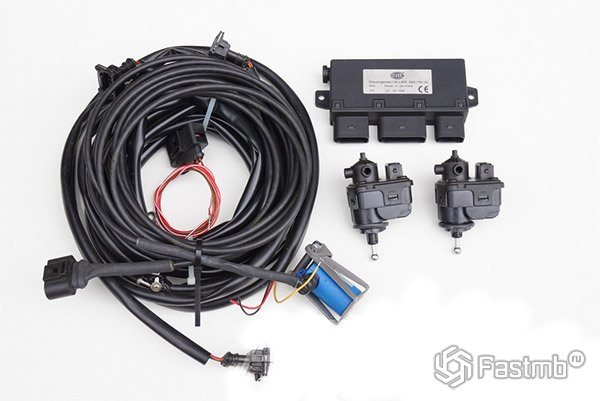

В штатной комплектации электрокорректор имеет следующие компоненты:

1. 2 редуктора исполнительными механизмами
2. Блок управления

Каждый из редукторов устанавливается на фару. Поскольку фары 2, то и устройства механического управления также 2. Связующим звеном всей такой системы является блок управления. Он устанавливается на приборной панели. Каждый из компонентов данной системы по конструктивным размерам полностью идентичен устройствам, которые устанавливаются в стандартную комплектацию, то есть элементам гидрокорректора.

Комплект электрокорректора фар

Существуют два возможных способа покупки электрокорректоров. Первый – это когда все идет в полной комплектации. Во втором случае приобретается конструктор, в состав которого входят наиболее важные детали. Остальные, считается, что можно или изготовить, или приобрести в ближайшем магазине, специализирующемся по продаже автомобильных запчастей. В зависимости от степени подготовки водителя можно выбрать то или иное исполнение. Если водитель – новичок, то лучше первый вариант. К тому же рекомендуется выполнить его монтаж на СТО в такой ситуации. В другом случае, водитель должен хорошо разбираться в устройстве транспортного средства, иметь базовые знания про устройство электрических цепей. При таком раскладе можно рассчитывать на успешный монтаж и запуск такого агрегата.

В процессе покупки обязательно обращается внимание на полное соответствие комплекта заявленным спецификациям. Для этого открывается руководство по монтажу и эксплуатации в разделе комплектность и сверяется наличие всех изделий, которые входят в состав поставки

При выявлении нехватки нужно поставить продавца в известность и потребовать дополнить устройство недостающими компонентами.

Универсальный вариант

Существует универсальный прибор, который производит немецкая компания Hella. Устройство можно установить на любой автомобиль, причем оно может выступать в роли самостоятельной системы или быть дополнением к ручной регулировке фар.

Принцип работы основывается на показаниях новейших ультразвуковых сенсоров, которые закрепляются в нижней части кузова на расстоянии не менее 25 см от дороги. С датчиков блок управления принимает необходимые сведения касательно величины угла наклона кузова автомобиля.

Произведя необходимые вычисления, блок управления посылает управляющие сигналы электроприводам автокорректора фар Hella. Они, в свою очередь, в зависимости от ситуации меняют направление светового потока.

Общая регулировка света

Процедура регулировки мощности светового потока не менее значимая, чем установка корректора фар. Дело в том, что слишком яркий дальний свет даже при наличии регулятора способен ослепить водителя, едущего спереди. Чтобы этого не произошло, нужно воспользоваться специальным стендом, который поможет оптимально настроить мощность.

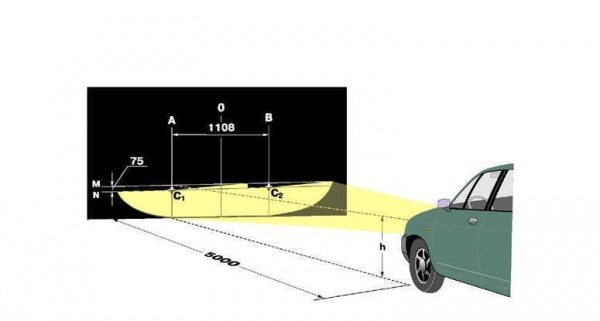

Для регулировки понадобится плоский экран. Он должен быть перпендикулярно установлен полу. На экране должны быть нанесены следующие отметки:

• по центру обеих фар — две вертикальные линии (VV);
• на высоте центра — H;
• горизонтальные линии R-R;
• ниже двух R слева от двух V — горизонтальные линии с величиной D, при этом с правой стороны они переходят в косые (угол 150 градусов, если брать в качестве ориентира горизонт);

В результате подобных манипуляций получится ломаная линия двух букв С. Именно она будет служить основой для регулировки лучевого потока. Когда вы закончите эту работу — отрегулированный свет послужит отличным дополнением к корректору фар.

Важно! Величина D равняется показателю смещения границы светотени, находящейся на горизонтальном уровне. Чтобы провести регулировку светового потока, которая в сочетании с корректором фар позволит обеспечить ещё большую безопасность, необходимо для начала установить одинаковые шины

Давление в них должно быть проверено и отрегулировано. Мало того, нагрузка на сиденье водителя должна отвечать реальной. Дальше следуют такие действия:

Чтобы провести регулировку светового потока, которая в сочетании с корректором фар позволит обеспечить ещё большую безопасность, необходимо для начала установить одинаковые шины. Давление в них должно быть проверено и отрегулировано. Мало того, нагрузка на сиденье водителя должна отвечать реальной.

Дальше следуют такие действия:

1. установите автомобиль так, чтобы задняя ось был параллельна экрану;
2. переведите регулятор в нулевое положение;
3. заклейте одну фару заслонкой,
4. осуществите регулировку, после чего тоже сделайте со вторым прожектором.

Регулировка осуществляется следующим образом: нужно совместить светотеневую границу ближнего света с С-С. К сожалению, подобная регулировка не всегда бывает точной. Происходит то же, что и с ручным корректором фар.

Очень сложно обеспечить правильное расположение машины в пространстве, к тому же для проведения регулировки необходимо немаленькое помещение, которое будет затемнено.

Неудивительно, что дальнейшая история очень сильно напоминает возникновение автоматического корректора фар. Учёными были созданы специальные приборы, позволяющие быстро и качественно осуществлять регулировку.

Цена на корректоры фар большой выбор

Корректоры фар могут быть штатной системой, а могут устанавливаться и самостоятельно. Также водитель по желанию может заменить корректор на своем автомобиле на более совершенный. Сегодня торговые предприятия предлагают своим клиентам эти устройства от различных производителей различных классов.

Цены на корректоры фар колеблются, в зависимости от их типа, в очень широком диапазоне. Так, водитель ВАЗа может приобрести гидрокорректор по очень умеренной цене, — от 280 руб. до 450 руб. А электромеханический корректор обойдется уже в сумму 1 700 — 1 900 руб.

Корректор фар для GEELY CK можно приобрести, например в среднем, за 1 тыс. руб., в таком же диапазоне колеблются цены на это устройство для Lanos.

Главное, при покупке нельзя забывать, что для ксеноновых фар, независимо от модели автомобиля, обязательна установка автоматического корректора.

Видео — установка электрокорректора фар для автомобиля Opel Omega A с ксеноном:

Наличие данного устройства является крайне рекомендуемым, т.к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Существует две большие группы корректоров фар, которые отличаются управлением:

• С ручным управлением;
• Автоматические корректоры.

Корректоры с ручным управлением устанавливались на старые автомобили, и сейчас можно найти немало машин, у которых в левой части приборной панели есть переключатель наклона фар . Однако сегодня ручные корректоры практически полностью вытеснены автоматическими, которые и удобнее, и обеспечивают лучшие характеристики. Кроме того, ручные корректоры просто опасно использовать на автомобилях с ксеноновыми фарами, в которых работает только автоматика.

Автоматические корректоры, в свою очередь, делятся на два класса:

• Квазистатические;
• Динамические.

Они отличаются временем реагирования на изменение наклона кузова автомобиля и характером этих изменений.

Квазистатические корректоры. Эти системы изменяют наклон фар при наклонах кузова, вызванных изменением нагрузки на заднюю или переднюю ось (вследствие погрузки багажа или из-за пассажиров на заднем сиденье, а также при разгоне и движении на больших скоростях — в этом случае кузов кренится из-за ветровых нагрузок). Квазистатические корректоры работают довольно медленно, но от них и не требуется быстрого изменения наклона фар (поэтому они и называются квазистатическими — «как бы статическими»).

Динамические корректоры. Эти системы быстро (в доли секунды) реагируют на изменение угла наклона кузова и корректируют наклон фар. Динамический корректор изменяет угол наклона фар не только при статической нагрузке на заднюю или переднюю ось, но и при динамических изменения угла наклона кузова при движении по неровной дороге, коротких и быстрых разгонах и торможениях и т.д. Этот тип корректоров используется на автомобилях с ксеноновыми фарами, причем сегодня эта система стала штатной (и обязательной) для таких машин.

Наконец, по приводу фар корректоры делятся на:

• Гидравлические;
• Электромеханические.

Гидрокорректоры широко использовались на отечественных автомобилях, однако сейчас их популярность снижается. В этом типе корректоров привод фар осуществляется с помощью небольших гидроцилиндров.

Электромеханические корректоры. Это современные системы, в которых используются сервоприводы фар, а управление приводами осуществляется с помощью электронного блока и датчиков положения кузова.

Принцип действия автокорректора

Для правильного использования корректора в задней части транспортного средства устанавливается датчик, определяющий его угол наклона, после чего информация фиксируется в блоке управления и ток дает сигнал на поворот фар в том или ином направлении.

Пример: на заднем сидении автомобиля сидят пассажиры или багажник слишком загружен, при этом часть машины заметно проседает. В этом случае свет фар устремлен вверх, что приводит к плохому освещению в темный период времени и в непогоду. При таком положении машины датчик фиксирует изменения, а корректор выравнивает фары так, чтобы свет шел горизонтально, независимо от просадки кузова. Такие действия автокорректора происходят автоматически и совершенно незаметно.

Корректоры фар производятся по принципу конструктивной особенности и принципу работы, и подразделяются на квазистатические и динамические.

• Квазистатический корректор, принцип действия которого основан на изменении установленного угла фар при наклоне кузова, состоит из двух датчиков, фиксирующих положение рамы, исполнительных механизмов, электронного блока управления и клавиш переключения при ручной коррекции.
• Динамический корректор является аналогом квазистатического с единственным отличием: присутствие электроники как в блоке управления, так и в исполнительных регуляторах. Такое устройство обеспечивает мгновенное реагирование угла наклона фары при изменении положения кузова и производится такая корректировка даже при минимальных отклонениях.

Корректор для фар принудительного действия

Название устройства раскрывает и суть его эксплуатации. Так, корректор фар активизирует сам водитель и может регулировать направленность световых лучей самостоятельно. В простонародье такой тип устройства часто называют ручным корректором. Подобные варианты корректоров присущи более ранним выпускам авто. Механизм изменения положения фар.

Для активизации данного действия используются различные приводы. Это могут быть механические, гидравлические, пневматические, электромеханические приводы. Из общего списка наибольшее распространение получил именно электромеханический корректор фар. Такие механизмы работают в сочетании с галогеновыми лампами (фарами).

Электромеханический корректор фар состоит из таких механизмов:

• переключатель положения фар
• мотор-редуктор, который устанавливают на каждую фару
• соединительная проводка

Поворотный переключатель положения фары . Устройство монтируют на панель приборов: может быть расположено с левой или с правой стороны от рулевой колонки. Переключатель дает возможность водителю управлять положением фары и уровнем света. Устройство имеет несколько фиксированных положений, которые помогают владельцу авто поднимать или же опускать фару.

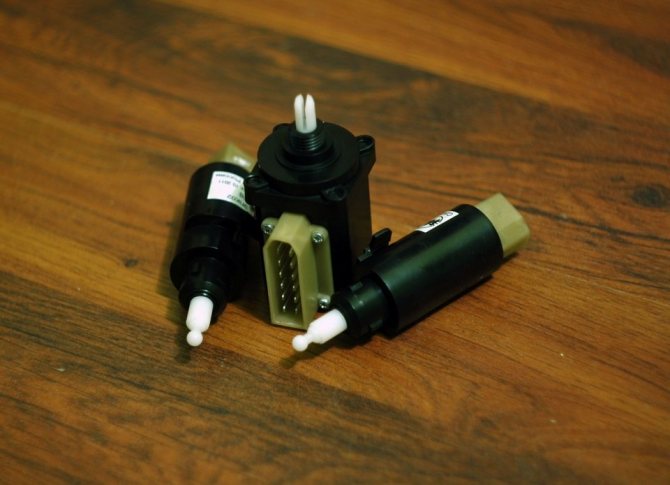

Мотор-редуктор . В обиходе данное устройство часто называют корректором фар.

Прибор объединяет в себе:

• электродвигатель постоянного тока
• червячный редуктор
• электронная схема управления

Действие.

Устройство служит для преобразования вращений электродвигателя в поступательное движение штока.

Шток.

Приспособление изготовлено с шаровым наконечником, который входит в защелку, расположенной в нижней части отражателя.

Отражатель фары

. Верхняя часть отражателя фары крепится шарнирно, нижняя – при помощи штока.На угол наклона отражателя в сочетании с источником света влияет шток.

Эксплуатация корректора фар

. На угол наклона фар и направленность света могут повлиять многие факторы. К примеру, когда машина нагружена, угол свечения изменяется. При посадке пассажиров или же при наличии некоторого груза в машине, положение кузова изменяется, соответственно и направление освещения зменяется. Корректор фар создан для того, чтобы водитель при подобных и иных факторах мог самостоятельно изменять направленность света в соответствии с нормами и требованиями по эксплуатации фар. Таким образом можно избежать ослепления других водителей и сделать дорожное полотно максимально освещенным.

Для того чтобы проводить все операции правильно, существует ряд рекомендаций и инструкций. Также можно регулировать фары при помощи специального переключателя.

Краткое описание электромеханического корректора фар

. Приспособление представляет из себя простое и достаточно надежное средство для правильной и корректной регулировки фар. При этом, как показывает статистика, водители довольно редко прибегают к непосредственной эксплуатации данного устройства. Подобный подход может иметь чреватые последствия и привести к негативному исходу: дорожно-транспортное происшествие.

Электрокорректор

Если, воспользовавшись методами поиска дефектов проводки питания, так и не удалось решить проблему неисправного электромеханического корректора, следует начать с диагностики мотор-редуктора.

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.

Датчики, элементы управления

Управляющая плата внутри корпуса также будет крепиться на защелках. Вооружившись увеличительным стеклом, внимательно осмотрите плату на предмет микротрещин в пайке – это наиболее распространенная причина неисправности. Для устранения дефекта потребуется паяльник, канифоль и немного припоя. Также возможно истирание резистивного слоя датчика положения штока. Из-за появления постоянной ошибки рассогласования электронный блок управления перегревается и выходит из строя. При желании микросхему можно заменить отдельно. К примеру, в основе управления электрокорректором фар на автомобиле Daewoo Lanos лежит микросхема tda3619. Стоит искать ее отдельно на eBay или просто купить поддержанную запчасть на разборке – решать вам.

На системах с автоматическим управлением корректором фар чаще всего из строя выходит датчик положения кузова. Характерные неисправности: обломанные места крепления тяг, закисание тяг внутри сайлентблоков, окисление контактов разъемов, внутренностей датчика.

Устройство гидрокорректора фар

Гидравлический корректор фар был исторически первым, он отличается простой конструкцией и надежностью. Корректор состоит из нескольких основных компонентов:

• Главный гидроцилиндр;
• Гидроцилиндры привода фар;
• Система трубок;
• Ручной регулятор положения фар.

Принцип действия гидрокорректора прост: регулятором, установленным на приборной панели, изменяется давление в главном гидроцилиндре (с помощью поршня, соединенного с регулятором), вследствие чего изменяется давление рабочей жидкости в гидроцилиндрах привода фар. Это заставляет двигаться поршни в цилиндрах, которые с помощью штоков двигают фары вверх или вниз.

В гидрокорректоре используется незамерзающая жидкость (но не масло). Штоки цилиндров имеют шаровое соединение с фарами, движение штоков редко превышает по величине 7 мм. Главный цилиндр установлен на обратной стороне приборной панели.

Эта система очень проста и надежна (хотя подтекание рабочей жидкости в результате потери герметичности и заклинивание штоков — это обычное дело), но она не дает возможность реализовать автоматическую коррекцию, поэтому и не находит сегодня широкого применения.
