Как установить инжектор на 406 двигатель

Recommendations

Comments 19

Возьми навеску, мозги …лучше под ЗМЗ-40522 Микас7.1 пзу0000538 они без лямда зонда в прошивки(катик не нужен)…дросель стоковый без евро…вал один инжекторный(ставишь на выпуск…в такой комбинации когда вал на впуске стоит карб, а выпуск инж то тяга лучше ближе к средним оборотам )…бак свой оставь а насос не погружной поставь на раму…фильтр топливный…форсы лучше похожие под сименс(пузатые такие)…магистрали топлевные не снимай они как раз такие же как и на старых инжах…ну трос газа еще рампа с форсами…коса моторная(лучше новую…от газели с мотором змз-40522)…мозги лучше новые(проблем меньше впарывают на отя@бись мусор один, а новый с гарантией) впускной коллектор инжекторный… Вешай на свой двиг…там трогать голову не надо…на двиге надо произвести замену впускного коллектора вместо карбого на инж(даже шпильки менять не надо, все подходят)…поставить за места выпускного распредвала карбого на инжекторный(не забуть еще там на кончике распредвала флажок) …в головке блока выбить заглушку датчика распредвала и поставить туда датчик…выстовить фазы И самый главный ньюан при перестройке …собирай на свой блок(если это другой двиг то надо перерегестрировать, кто бы тебе не пел что не надо можешь ему плюнуть в лицо…все надо перерегестрировать и опять таки бу мотор если он со списанной тачки без доков то это стопроцентный висяк и потеря регистрации…инжектор когда поставиш на свой двиг ничего регистрировать не надо номерной агрегат сохранил целосность номер с доками совпадает + налоги остались такие, а не добавились)… Ууууууууффффффф вроде все описал…вроде датчиков не хватает…если что пиши поможем. УДАЧИ!????????????

прошше перекинуть с другого авто а так погугли или выложи что есть посоветуем что не хватает

Намного проще собрать на этот двиг, чем брать бу двиг и его еще перебирать

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

Читать дальше: Газовые трубки для гбо

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.



В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Инжектор от Волги — на Газель.

… и вот назрела необходимость установить в нашу рабочую лошадку современную систему управления.

Газель выбрана нами в качестве тренировочного стенда для настройки ГБО 4 поколения Digitronic. Но для установки Диджитроника необходим инжекторный двигатель. Желательно под нормы токсичности Евро-2 — чтобы полностью прочувствовать все тонкости работы с впрысковым газовым оборудованием.

Итак: мы имеем в наличии 7-местную Газель 2705 с карбюраторным двигателем ЗМЗ-406. Двигатель после первого капремонта, ГБЦ в хорошем состоянии, фазы ГРМ выставлены при помощи шаблона-транспортира.

Для переделки под инжектор понадобится следующее:

1. Инжекторная проводка под капот с блоком управления. В случае надобности прошивку для вашего блока управления с модификацией по вашему усмотрению можно заказать у меня через Редактирую прошивку на лицензионном CTPro-7. Имеется возможность проверки прошивки на Газель и Волга. Стоимость 500 рублей.

Газель, схема электрооборудования автомобиля с двигателем УМЗ-4063

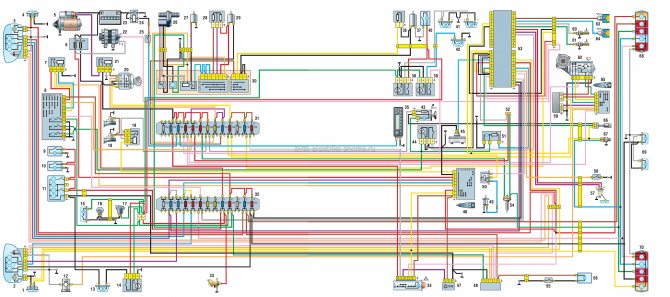

Схема электрооборудования автомобиля с двигателем УМЗ-4063 (панель приборов нового образца): 1 – левый боковой указатель поворота; 2 – левая блок-фара; 3 – правая блок-фара; 4 – правый боковой указатель поворота;5 – стартер; 6 – центральный (основной) блок предохранителей; 7 – реле блок-фар; 8 – центральный переключатель света;9, 10 – плафоны освещения грузового салона (для автофургонов); 11 – плафон освещения передней части кабины; 12 – электродвигатель стеклоомывателя; 13 – плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 – выключатель плафона освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 – плафон платформы (ГАЗ-3302,-33021, -33027); 16 – выключатель зуммера (ГАЗ-3302, -33021, -33027); 17 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027); 18 – звуковые сигналы; 19 – реле звуковых сигналов; 20 – выключатель зажигания; 21 – реле стартера; 22 – генератор; 23 – аккумуляторная батарея; 24 – выключатель аккумуляторной батареи; 25 – кнопка дистанционного выключателя аккумуляторной батареи; 26 – электропривод крана отопителя; 27 – электродвигатель насоса дополнительного отопителя; 28 – резистор электродвигателя отопителя; 29 – электродвигатель вентилятора отопителя; 30 – панель управления отоплением и вентиляцией (1 – выключатель крана отопителя; 2 – лампа подсветки панели управления отоплением и вентиляцией; 3 – реле; 4 – выключатель электровентилятора основного отопителя; 5 – выключатель электровентилятора и электронасоса дополнительного отопителя); 31 – верхний блок предохранителей (в салоне); 32 – нижний блок предохранителей (в салоне); 33 – подкапотная лампа; 34 – выключатель аварийной световойсигнализации; 35 – радиоприемник; 36 – резистор электродвигателя дополнительного отопителя; 37 – электродвигатель дополнительного отопителя; 38 – выключатель плафонов освещения салона (правая сторона); 39 – выключатель плафона освещения салона (левая сторона); 40 – плафон освещения подножки (для автобусов); 41 – плафоны освещения салона (правая сторона); 42 – плафон освещения салона (левая сторона); 43 – прикуриватель; 44 – выключатель проверки исправности сигнализаторов; 45 – датчик аварийного падения уровня тормозной жидкости; 46 – правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 – реле указателей поворота; 48 – переключатель электрокорректоров фар; 49 – выключатель сигнализатора стояночного тормоза; 50 – реле-прерыватель сигнализатора стояночного тормоза; 51 – регулятор освещения комбинации приборов; 52 – разъем (колодка проводов) для подсоединения системы АБС; 53 – комбинация приборов; 54 – выключатель сигнала торможения; 55 – выключатель плафона освещения вещевого ящика; 56 – плафон освещения вещевого ящика; 57 – датчик указателя уровня топлива; 58 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4); 59 – реле управления стеклоочистителем; 60 – датчик указателя температуры охлаждающей жидкости; 61 – датчик сигнализатора перегрева охлаждающей жидкости; 62 – стеклоочиститель; 63 – датчик указателя давления масла; 64 – датчик сигнализатора аварийного давления масла; 65 – правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 66 – датчик скорости; 67 – выключатель ламп света заднего хода; 68 – задний фонарь (правый); 69 – фонари освещения номерного знака; 70 – задний фонарь (левый).

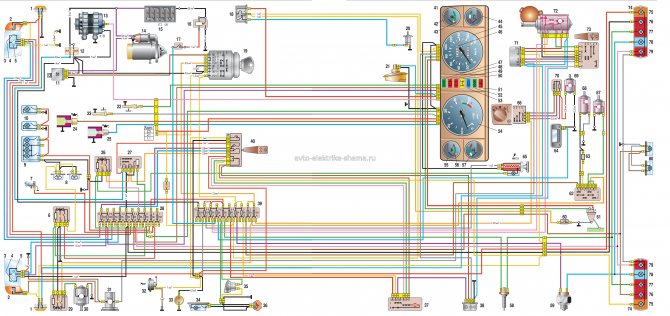

Cхема электрооборудования автомобилей с двигателями ЗМЗ-4061,-4063 (панель приборов старого образца): 1 – боковой указатель поворота; 2 – указатель поворота; 3 – фара; 4 – лампа переднего габаритного света; 5 – лампа фары; 6 – выключатель светильников освещения задней части кабины (для автомобилей с двумя рядами сидений); 7 – подкапотная лампа; 8 – светильники освещения задней части кабины (для автомобилей с двумя рядами сидений); 9 – плафон освещения передней части кабины; 10 – плафоны (светильник для ГАЗ-2705 и ГАЗ-27057 с двумя рядами сидений) грузового салона; 11 – реле стартера;12 – центральный (основной) блок предохранителей в моторном отсеке; 13 – генератор; 14 – стартер; 15 – аккумуляторная батарея; 16 – выключатель аккумуляторной батареи; 17 – кнопка дистанционного выключателя аккумуляторной батареи; 18 – реле-прерыватель сигнализатора стояночного тормоза; 19 – выключатель зажигания; 20 – выключатель сигнализатора стояночного тормоза; 21– датчик сигнализатора аварийного падения уровня тормозной жидкости; 22 – датчик сигнализатора перегрева охлаждающей жидкости; 23 – датчик указателя температуры охлаждающей жидкости; 24 – датчик указателя давления масла; 25 – датчик сигнализатора аварийного давления масла; 26 – выключатель ламп противотуманного света; 27 – центральный переключатель света; 28 – нижний блок предохранителей; 29 – выключатель электронасоса системы отопления (ГАЗ-33023; -330273); 30 – электронасос системы отопления (ГАЗ-33023; -330273); 31 – электродвигатель стеклоомывателя; 32 – звуковой сигнал; 33 – розетка переносной лампы; 34 – плафон платформы (ГАЗ-3302; -33021; -33027); 35 – зуммер сигнала водителю (ГАЗ-3302, -33021, -33027); 36 – выключатель зумера (ГАЗ-3302, -33021,-33027); 37 – выключатель аварийной световой сигнализации; 38 – реле указателей поворота; 39 – верхний блок предохранителей;40 – переключатель указателей поворота; 41 – комбинация приборов; 42 – указатель уровня топлива в баке; 43 – сигнализатор резерва топлива в баке; 44 – вольтметр; 45 – спидометр; 46 – счетчик суточного пробега; 47 – сигнализатор указателя поворота (зеленый); 48 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза (красный); 49 – сигнализатор разряда аккумуляторной батареи; 50 – сигнализатор включения блокировки межосевого дифференциала раздаточной коробки для автомобилей типа 4х4 (оранжевый); 51 – сигнализатор перегрева охлаждающей жидкости (красный); 52 – сигнализатор габаритного света (зеленый); 53 – сигнализатор дальнего света фар (синий); 54 – тахометр; 55 – указатель давления масла; 56 – сигнализатор аварийного давления масла (красный); 57 – указатель температуры охлаждающей жидкости; 58 – выключатель сигнала торможения; 59 – выключатель ламп света заднего хода; 60 – выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей типа 4х4); 61 – датчик указателя уровня топлива; 62 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автофургонов с двумя рядами сидений); 63 – резистор электродвигателя дополнительного отопителя; 64 – радиоприемник;65 – прикуриватель; 66 – переключатель электродвигателя вентилятора отопителя; 67– электронасос системы отопления (для автофургонов с двумя рядами сидений); 68 – электродвигатель дополнительного отопителя; 69 – электродвигатель отопителя; 70 – резистор электродвигателя отопителя; 71 – реле управления стеклоочистителя; 72 – электродвигатель стеклоочистителя; 73 – переключатель стеклоочистителя; 74 – задний фонарь; 75 – лампа указателя поворота; 76 – лампа габаритного света; 77 – лампа сигнала торможения; 78 – лампа света заднего хода; 79 – лампа противотуманного света; 80 – фонари освещения номерного знака.

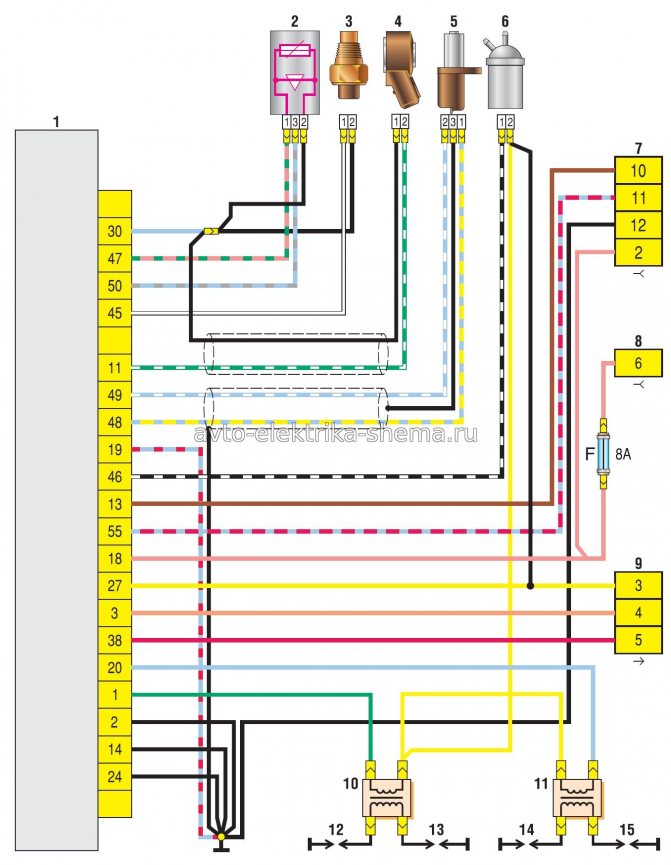

Схема микропроцессорной системы зажигания двигателей ЗМЗ-4061, -4063: 1 – электронный блок системы двигателем; 2 – датчик абсолютного управления давления; 3 – датчик температуры охлаждающей жидкости; 4 – датчик детонации; 5 – датчик частоты вращения и положения коленчатого вала (датчик синхронизации); 6 – электромагнитный клапан (ЭПХХ); 7 – диагностический разъем; 8 – колодка для подсоединения к тахометру; 9 – колодка для соединения системы управления двигателем с электросетью автомобиля; 10, 11 – катушки зажигания; 12, 13, 14 и 15 – свечи зажигания. Примечание. На автомобиле с двигателем ЗМЗ-4063 и с новой комбинацией приборов отсутствует предохранитель в цепи тахометра и изменен порядок подсоединения проводов к выводам колодок 8 и 9. Дополнительно установлено реле включения электромагнитной муфты вентилятора.

Схемы электрооборудования антиблокировочной системы тормозов: 1 – электронный блок управления АБС; 2 – датчик скорости вращения правого заднего колеса; 3 – датчик скорости вращения правого переднего колеса; 4 – датчик скорости вращения левого переднего колеса; 5 – датчик скорости вращения левого заднего колеса; 6 – колодка диагностики (диагностический разъем); 7 – центральный (основной) блок предохранителей в моторном отсеке; 8 – колодка для соединения с бортовой сетью автомобиля.

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Регулировка карбюратора К151Д

Как и КУ других типов («Озон», «Солекс» и т. д.), карбюратор К151Д можно регулировать и настраивать, основные настройки – это:

• регулировка ХХ;
• установка уровня бензина в поплавковой камере;
• отладка пускового устройства.

Читать дальше: Является ли водительское документом удостоверяющим личность

«Сто пятьдесят первый» напоминает модель К126, и как бы является усовершенствованным вариантом, хотя имеет более сложную конструкцию, считается более «капризным» в настройке. Но отрегулировать, например, холостой ход, здесь не так уж и сложно, к тому же минимальные обороты на Газели можно выставить с помощью тахометра.

Самая основная из доступных настроек К151 – регулировка ХХ, она выполняется на прогретом двигателе, при этом все остальные элементы топливной системы, электросхемы зажигания и сам двигатель должны быть исправны. Регулируем ХХ так:

• запускаем мотор на холостом ходу, отворачиваем большой винт количества (с пружиной), также откручиваем и винт качества, этим самым выставляем обороты по максимуму;
• попеременно заворачиваем оба винта, сбавляя обороты, до тех пор, пока движок не начнет работать с перебоями;
• «количеством» чуть добавляем ХХ, затем «качеством» выравниваем ДВС, но этот винтик лучше стараться откручивать как можно меньше, он влияет на расход бензина;
• винтом количества снижаем обороты до нормы, то есть, примерно до 700-750 об/мин (смотрим по тахометру).

После настройки холостого хода обычно автомобиль проверяется в действии, при необходимости регулировка производится повторно.
