Что такое кнопка Старт-Стоп и как с помощью системы можно сэкономить топливо и время?

Система Стоп-старт

Система Стоп-старт (в другой интерпретации — система Старт-стоп) предназначена для экономии топлива, снижения вредных выбросов и шума за счет сокращения времени работы двигателя на холостом ходу. Как показывает практика эксплуатации автомобиля, режим холостого хода составляет до 30% общего времени работы двигателя. Этому способствуют частые остановки на светофорах, нахождение в пробках, являющиеся атрибутами большого города.
До недавнего времени система Стоп-старт применялась в основном на гибридных автомобилях. Сегодня ситуация коренным образом меняется. Практически все ведущие автопроизводители имеют в своем модельном ряду автомобили, оборудованные данной системой.

Принцип работы системы Стоп-старт заключается в выключении двигателя при остановке автомобиля и его быстром запуске при нажатии на педаль сцепления (механическая коробка передач) или отпускании педали тормоза (автоматическая коробка передач).

Конструктивно система Стоп-старт объединяет устройство, обеспечивающее многократный запуск двигателя, и электронную систему управления.

Существует несколько подходов к реализации функции многократного запуска двигателя:

1. усиленный стартер;
2. реверсивный генератор (стартер-генератор);
3. впрыск топлива в цилиндры и воспламенение смеси.

Самым простым и надежным с точки зрения конструкции является система Stop&Start фирмы Bosch. Благодаря данной системе название «стоп-старт» стало нарицательным названием остальных систем. Система устанавливается на автомобили Audi, BMW, Volkswagen и обеспечивает снижение потребления топлива, вредных выбросов до 8%.

Основу системы составляет специальный стартер, рассчитанный на большое количество пусков двигателя и имеющий увеличенный срок службы. Стартер оборудован усиленным малошумным механизмом привода, гарантирующим быстрый, надежный и бесшумный запуск двигателя.

Система управления осуществляет остановку и запуск двигателя, а также контроль заряда аккумуляторной батареи. Как и все современные электронные системы она включает входные датчики, блок управления и исполнительные устройства.

К входным датчикам относятся датчики частоты вращения колес, частоты вращения коленчатого вала, положения педали сцепления (положения педали тормоза), положения педали акселератора, нейтрального положения рычага коробки передач (только с МКПП), состояния аккумуляторной батареи, а также другие датчики системы управления двигателем.

Своего электронного блока система не имеет, а использует мощности блока управления двигателем, в котором установлено соответствующее программное обеспечение. Исполнительными устройствами системы являются форсунки системы впрыска, катушки зажигания, стартер.

Работа системы Stop&Start носит циклический характер (выключение-запуск). Выключение двигателя происходит при следующих условиях:

• полная остановка автомобиля;
• перевод рычага коробки передач в нейтральное положение и отпускание педали сцепления — для автомобиля с механической коробкой передач;
• нажатая педаль тормоза — для автомобиля с автоматической коробкой передач.

Кроме этого, при принятии решения о выключении двигателя система оценивает частоту оборотов двигателя, температуру охлаждающей жидкости, уровень зарядки аккумуляторной батареи, режим работы климатической установки.

При неработающем двигателе питание потребителей электрической энергии (кондиционера, аудиосистемы и др.) производится от аккумуляторной батареи.

При нажатии педали сцепления (отпускании педали тормоза на автомобиле с автоматической коробкой передач) система активирует стартер и производит запуск двигателя. В дальнейшем цикл работы системы повторяется.

Если величина заряда аккумуляторной батареи опускается ниже заданной величины, система на основании сигнала соответствующего датчика и команде блока управления выключается. Включение системы производится после зарядки аккумуляторной батареи. Система может быть принудительно отключена с помощью специальной кнопки на панели приборов.

Система Старт-стоп следующего поколения выключает двигатель уже в процессе остановки автомобиля (до его полной остановки), чем достигается еще большая экономия топлива. Процесс остановки автомобиля распознается блоком управления по определенным параметрам движения: скорости движения до торможения, скорости движения в текущий момент времени, отсутствию уклона дороги, отсутствию маневрирования. Если параметры движения не соответствуют заданным значениям, система срабатывает после полной остановки автомобиля.

Аналогичную конструкцию имеет система ISG (Idle Stop&Go) от Kia Motors. Основное отличием данной системы заключается в управлении автомобильным генератором. Так, при высокой нагрузке на двигатель для снижения потребления топлива генератор отключается, при торможении генератор включается и производится подзарядка аккумуляторной батареи. При падении мощности аккумуляторной батареи ниже 75% от номинальной система выключается. Система выключается также при использовании кондиционера.

Система STARS (Starter Alternator Reversible System), выпускаемая фирмой Valeo, в своей работе использует реверсивный генератор. Система устанавливается на автомобилях Citroen, Mercedes и позволяет снизить расход топлива до 10%.

Реверсивный генератор представляет собой электрическую машину переменного тока, которая в зависимости от условий может выполнять функции генератора и стартера. Работу реверсивного генератора обеспечивает специальный приводной ремень и обратимый натяжитель, позволяющий передавать усилие в двух направлениях. Реверсивный генератор бесшумно работает и имеет меньшее время запуска (0,4с в сравнении с 0,8с для обычного стартера).

Управление системой STARS производится с помощью отдельного электронного блока управления, который взаимодействует с блоком управления двигателем. Состав входных датчиков аналогичен другим системам Стоп-старт.

Дальнейшим развитием данной системы является использование рекуперативного торможения для создания дополнительной энергии и снижения расхода топлива.

Компания Mazda разработала систему SISS (Smart Idle Stop System), которая является альтернативой других систем Стоп-старт. Другое название системы i-Stop. В ней для многократного запуска двигателя используется впрыск топлива в цилиндры и воспламенение топливно-воздушной смеси. Система устанавливается на бензиновые двигатели, оборудованные непосредственным впрыском топлива.

Для обеспечения работы системы SISS поршни в цилиндрах останавливаются в определенных положениях, оптимальных для дальнейшего запуска двигателя. С началом движения (при отпускании педали тормоза) в цилиндры впрыскивается топливо и воспламеняется топливно-воздушная смесь, таким образом, производится запуск двигателя. При запуске двигателя в дополнение энергии сгорания топлива используется энергия стартера, который включается на непродолжительное время.

Снижение расхода топлива при применении данной системы достигает 9%. Система SISS работает только с автоматической трансмиссией.

https://youtube.com/watch?v=HD7MjRfwCQg

Кнопка START-STOP Engine с иммобилайзером ClickStart Pro

Установочный комплект Кнопка START-STOP Engine с блоком управления ClickStart Pro с функцией иммобилайзера и двумя метками

Особенности:

• Полностью заменяет любые замки зажигания
• Пуск двигателя одним нажатием
• Совместима со всеми автомобилями 12V
• Относительно простая установка
• Дополнительная защита от угона
• Все необходимое в комплекте + инструкция на русском
• Высокое качество изготовления

Если вы навсегда хотите забыть о том, чтобы носить с собой неудобные ключи зажигания, возвращаться домой в случае если забыли его, искать по всей квартире, когда торопитесь на деловую встречу – то просто установите кнопку старт-стоп и избавьтесь от этих проблем! В большинстве спортивных и машин класса люкс стоят такие. Вам остается только купить кнопку старта двигателя и забыть о проблемах.

Внимание! Данная система совместима с любыми сигнализациями и иммобилайзерами. Полностью заменяет механический замок зажигания. Можно устанавливать на бензиновые и дизельные автомобили любого года выпуска.

https://youtube.com/watch?v=1ip4Q8NrgYY

Функция иммобилайзера.

Уникальность этой кнопки состоит в магнитном брелке, что гарантирует безопасность вашей машины от угона. В комплекте идет 2 брелка, по внешнему виду они не примечательны и никто не догадается какой уникальный ключ вы держите в руках. Чтобы завести машину, сначала снимите защиту, приложив брелок к иммобилайзеру. При установке его продумайте, чтобы место было скрыто от посторонних глаз и при этом удобно располагалось. Как только вы приложите брелок, кнопка загорится светло-голубым цветом и вы услышите характерный звук снятия блокировки. После можете выжить педаль тормоза и легко нажать на кнопку – машина готова тронуться с места, для выключения двигателя проделайте те же действия. Если вы хотите включить лишь режим зажигания, то надавите на кнопку не прикасаясь к педалям.

Простая установка.

Установить кнопку вы сможете самостоятельно, действуя по подробной инструкции. В комплект кроме кнопки входят необходимые провода, 2 брелка, иммобилайзер, блок управления. Также наша кнопка обладает важным и неоспоримым преимуществом. Благодаря тонкому дизайну и лепестковым креплениям ее можно без труда поставить не только в любое место приборной панели, но и установить прямо поверх замка зажигания без его демонтажа.

Стильный внешний вид.

Современный дизайн кнопки красиво впишется в любой автомобиль, она подходит для всех моделей и марок. Запустить двигатель с помощью нее можно только в двух условиях: если вы владелец автомобиля и открыли его своим ключом; обладаете магнитным брелком для снятия блокировки. Случайное нажатие кнопки во время движения исключается, поскольку система автоматически блокирует ее через несколько секунд после того как вы тронетесь с места. Мы гарантируем надежность шифра брелка и долговечность службы кнопки старт-стоп.

Как пользоваться кнопкой запуска:

1. Снимаете автомобиль с сигнализации и садитесь в машину. Выжимаете педаль тормоза и нажимаете кнопку запуска один раз — двигатель запустится в течение 0,5 — 1,5 секунд работы стартера. Светодиодный индикатор на кнопке загорится.
2. Для того, чтобы заглушить двигатель, точно также при выжатой педали тормоза один раз нажмите на кнопку — двигатель заглохнет. Световой индикатор кнопки погаснет.
3. Переключение между режимами ACC-ON-OFF производится без нажатия на педаль тормоза. При однократном нажатии на кнопку включается режим АСС. Повторное нажатие включает режим ON — зажигание включено. Еще одно нажатие отключает режимы ACC и ON, т.е. происходит переход в режим OFF — отключено.

Функции системы Start Stop:

• Запуск двигателя автомобиля легким нажатием кнопки.
• Теперь можно не носить с собой ключи от замка зажигания.
• Защита от угона — если автомобиль был открыт не при помощи ключа, то кнопка запуска работать не будет.
• Тонкий стильный корпус кнопки, мягкое нажатие.
• Установка в любом месте автомобиля.
• Совместимость кнопки с иммобилайзером и сигнализацией.
• При движении автомобиля кнопка блокируется, исключая ее случайное нажатие.

Комплектация:

• Блок упралвения
• Кнопка START-STOP
• Иммобилайзер
• Крепление кнопки
• Два брелка с кодом иммобилайзера
• Два шлейфа проводов для подключения
• Инструкция на русском языке (смотреть)

Размеры для установки:

• Диаметр металлической части кнопки — 40 мм
• Диаметр резиновой накладки на кнопку — 51 мм
• Длина проводки от кнопки до блока — 1100 мм
• Диаметр наружный кольца иммобилайзера — 88 мм
• Диаметр внутренний кольца иммобилайзера — 69 мм
• Длина провода от кольца иммобилайзера до блока — 1100 мм
• Толщина кольца иммобилайзера — 7 мм
• Длина силовых проводов до замка зажигания — 500 мм
• Размеры блока управления — 88/88/30 мм
• Гарантия: 1 год.

Подключение кнопки старт стоп:

Для базовой работы системы при подключении достаточно произвести следующее:

1. Красный толстый провод — «+» аккумулятора
2. Черный толстый — «-» аккумулятора (масса)
3. Синий толстый — «+» АСС (магнитофон, прикуриватель)
4. Белый толстый — «+» 1-ая линия приборов (катушка зажигания,бензонасос)
5. Коричневый толстый — «+» 2-ая линия приборов (стеклоподъемники, дворники)
6. Белый тонкий — «+» на лягушку педали тормоза.
7. Кнопка работает от напряжения в сети не более 12 Вольт

Обратите внимание, что форма и цвет корпуса блока может отличаться от представленного на сайте. На функционале и рабочих характеристиках это не отражается.

Цвет проводов может различаться в зависимости от партии — смотрите прилагаемую в комплекте инструкцию. Описание подключения функций и систем защиты находится там же. Если имеется штатный иммобилайзер автомобиля, то его нужно перенести или отключить.

Рекомендуем производить подключение в авторизованных сервисных центрах. При проблемах, возникших из-за неправильного подключения производитель ответственности не несет.

Приобрести кнопку START-STOP Engine + иммобилайзер ClickStart Pro в интернет-магазине Electro-kot очень просто — для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

Принцип работы

Принцип работы системы «старт-стоп» заключается в выключении двигателя при остановке автомобиля и его быстром запуске при нажатии на педаль сцепления (машины с механической КП) или отпускании педали тормоза (на авто с АКПП).

Конструктивно система «старт-стоп» включает следующие элементы:

• устройство, обеспечивающее многократный запуск двигателя;
• система управления.

Основу системы составляет специальный стартер, рассчитанный на большое количество пусков двигателя и имеющий увеличенный срок эксплуатации. Стартер оборудован усиленным малошумным механизмом привода, гарантирующим быстрый, надёжный и бесшумный запуск двигателя.

Система управления осуществляет остановку и запуск двигателя, а также контроль заряда аккумуляторной батареи. Как и все современные электронные системы управления она включает входные датчики, блок управления и исполнительные устройства.

При остановке автомобиля система «старт-стоп», на основании сигнала датчика частоты вращения коленчатого вала, останавливает двигатель. Питание потребителей электрического тока (электроника автомобиля) производится от аккумуляторной батареи. При отпускании педали тормоза на автомобиле система активирует стартер и производит запуск двигателя. В дальнейшем цикл остановки и запуска двигателя продолжается.

Если величина заряда аккумуляторной батареи опускается ниже заданной величины, система на основании сигнала соответствующего датчика выключается. Включение производится после зарядки аккумуляторной батареи. Система может быть принудительно отключена с помощью специальной кнопки на панели приборов.

История

Первые эксперименты по созданию такой системы предприняла компания Toyota в середине 1970-х годов, установив на свою люксовую модель Crown устройство, «выключающее» двигатель после 1,5-секундного простоя.

Некоторые автомобили 1980-х годов, такие как Volkswagen Polo, Formel E и Fiat Regata ES, имели в арсенале подобную систему.

Автомобиль Volkswagen Golf III 1994 года оснащался системой Ecomatic, которая тем не менее не возымела успеха.

Компания Citroën в своих автомобилях Citroën C2 и Citroën C3 2006 года ввела систему под названием Stop & Start. Она комбинировала систему роботизированной трансмиссии SensoDrive со стартером и генератором, объединённых в один блок. Применённая конструкция — ISG, также известная, как «интегрированный стартер-генератор» (англ. integrated starter-generator), сочетает в себе роль стартера и генератора в одном устройстве. Производить такой стартер-генератор стали французская компания Valeo и японская Denso.

Компании BMW и её дочернее подразделение Mini применили такую систему в 2008 году в рамках программы Efficient Dynamics. В отличие от стартер-генератора Citroën, BMW установила на свои автомобили усиленный стартер от компании Bosch, который справлялся с большим количеством пусков двигателя, и более производительный аккумулятор. Помимо этого была применена система рекуперативного торможения, благодаря которой тепловая энергия от торможения переходит в электроэнергию и подзаряжает аккумулятор.

Компания Volvo представила технологию stop/start в 2009 году на автомобилях S60 и V60 DRIVe для Европы.

В 2010 году компания Opel включила технологию Start/stop в серию автомобилей с двигателями EcoFLEX.

> Наименование по автопроизводителям > Ссылки

• Революция под капотом // Популярная механика, 20 августа 2018

Примечания

1. ↑ 1 2 Tom Denton. Automotive Technician Training: Theory. — Routledge, 2014. — С. 283. — 576 с. — ISBN 9781317938101.
2. ↑ 1 2 Carlo Valente. Stop & Start 2011, infomotori.com (17 января 2011). Архивировано 11 апреля 2013 года.
3. ↑ Start/Stop technology from Bosch for economical driving (англ.). Bosch. Проверено 7 ноября 2020. Архивировано 7 ноября 2015 года.
4. ↑ 1 2 Volvo: Start/Stop — function and operation (англ.). Volvo. Проверено 7 ноября 2020. Архивировано 7 ноября 2015 года.
5. ↑ Ali Emadi. Advanced Electric Drive Vehicles. — CRC Press, 2014. — С. 346. — 616 с. — ISBN 9781466597693.
6. ↑ Bob Dunham. Automatic on/off switch gives 10-percent gas saving. — Popular Science, 1974. — С. 170.
7. ↑ Fabio Gemelli. Fiat Regata ES, la prima con lo start/stop, omniauto.it (9 октября 2011). Архивировано 6 сентября 2012 года.
8. ↑ John Fordham. MOTORING / Auto Biography / The Volkswagen Golf CL Ecomatic IN 0-60 Seconds (англ.). The Independent (23 октября 2011). Проверено 7 ноября 2020. Архивировано 7 ноября 2015 года.
9. ↑ C2 gets Stop & STart technology // Autocar. — Haymarket Motoring Pub., 2006. — С. 19-20.
10. ↑ Valeo and Ricardo launches customer preview program for mild hybrid vehicle with world-class fuel economy (англ.). Valeo. Проверено 6 декабря 2020. Архивировано 5 октября 2020 года.
11. ↑ DENSO Develops World’s First Belt-Driven Integrated Starter Generator (ISG) for Hybrid Vehicles (англ.). PR Newswire / DENSO International America, Inc.. Проверено 6 декабря 2020. Архивировано 6 декабря 2020 года.
12. ↑ DK Publishing. Car: The Definitive Visual History of the Automobile. — Penguin, 2011. — С. 101. — 360 с. — ISBN 9780756689384.
13. ↑ Eric Loveday. Volvo launches stop/start S60, V60 DRIVe models in Europe (англ.). AutoBlog. Проверено 6 декабря 2020. Архивировано 27 апреля 2020 года.
14. ↑ BMW Technologie Guide: Auto Start Stop function. (англ.). BMW. Проверено 6 декабря 2020. Архивировано 6 декабря 2015 года.
15. ↑ Mercedes-Benz TechCenter: ECO start/stop function (англ.). Mercedes-Benz. Проверено 6 декабря 2020. Архивировано 6 декабря 2015 года.
16. ↑ MAZDA: Idling Stop Technology — Environmental Technology (англ.). Mazda. Проверено 6 декабря 2020. Архивировано 6 декабря 2015 года.
17. ↑ MAZDA: Brake Energy Regeneration System — Environmental Technology (англ.). Mazda. Проверено 6 декабря 2020. Архивировано 6 декабря 2020 года.
18. ↑ Start-Stop System < Technical Glossary < Volkswagen (англ.). Volkswagen. Проверено 6 декабря 2020. Архивировано 6 декабря 2020 года.
19. ↑ Hoe werkt het start/stopsysteem ISG van Kia? (нем.). KIA. Проверено 6 декабря 2020. Архивировано 6 декабря 2020 года.
20. ↑ Blue Drive Technology (англ.). Hyundai. Проверено 6 декабря 2015. Архивировано 6 декабря 2020 года.
21. ↑ PEUGEOT e-HDi STOP/START TECHNOLOGY MEDIA KIT (англ.). Peugeot. Проверено 6 декабря 2020. Архивировано 27 марта 2012 года.
22. ↑ Porsche Panamera — Auto-Start-Stop-Funktion (нем.). Dr. Ing. h.c. F. Porsche AG — Porsche Deutschland. Проверено 23 июня 2016.

Как работает система старт-стоп — функция, устройство, виды реализации

Владимир Егоров

558743

Система старт-стоп экономит топливо, снижает шум и вредные выбросы в атмосферу благодаря сокращению времени работы двигателя на холостом ходу. Практика эксплуатации автомобиля показывает, что в режиме холостого хода двигатель работает до 30 % времени. Этому способствует движение с частыми остановками на светофорах и в пробках — атрибутах крупного города.

Ещё совсем недавно технология старт-стоп воспринималась исключительно как элемент гибридных автомобилей. Сегодня ситуация существенно изменилась, так как большинство ведущих автопроизводителей пополнило свой модельный ряд автомобилями, оснащёнными подобной системой. Функция старт-стоп, как считают эксперты, к 2020 году появится на половине производимых легковых автомобилей.

Принцип работы системы старт-стоп очень прост: при остановке автомобиля двигатель выключается, а при нажатии на педаль сцепления (если установлена механическая коробка передач) или отпускании педали тормоза (если установлена автоматическая коробка передач) двигатель быстро запускается.

Конструкция системы старт-стоп должна включать в себя следующие элементы:

• устройство многократного запуска двигателя;
• систему управления.

Функцию многократного запуска двигателя можно реализовать с помощью:

• усиленного стартёра;
• реверсивного генератора (стартёра-генератора);
• впрыска топлива в цилиндры и воспламенения смеси;
• гидростартёра.

Как работает система старт-стоп

Конструктивно система старт-стоп состоит из двух элементов: устройства, обеспечивающего многократный запуск мотора и системы управления. Многократный запуск двигателя реализуется одним из следующих способов:

• установкой усиленного стартера;
• установкой реверсивного генератора (стартер-генератора);
• впрыском горючего в цилиндры и воспламенением рабочей смеси.

Наиболее простая и надежная конструкция получилась у фирмы Bosch. Именно ее название Stop&Start System и стало впоследствии нарицательным. Устанавливается она на автомобили BMW и Ауди. В среднем уровень вредных выбросов и расход горючего у автомобилей снижается на 8 %.

Основным узлом Bosch является специальный стартер с увеличенным сроком службы, рассчитанный на многократные частые пуски двигателя. Механизм привода стартера имеет низкий уровень шума, благодаря чему запуск мотора происходит незаметно.

На систему управления возлагаются функции запуска и остановки двигателя, контроля уровня заряда (разряда) аккумуляторной батареи. Последняя предназначена для отключения системы старт-стоп при разряде аккумулятора.

Система управления состоит из ряда входных датчиков, исполнительных устройств и блока управления. В числе входных датчиков можно назвать датчик оборотов коленвала, датчик положения педали тормоза (сцепления), датчик уровня заряда аккумулятора и куча других датчиков, входящих в состав системы управления двигателем.

Собственного блока управления данная версия системы старт-стоп не имеет, поэтому все управляющие функции исполняет ЭБУ двигателем, посредством специализированного программного обеспечения.

К исполнительным устройствам относятся устройства вспомогательных систем силового агрегата – форсунки, катушки зажигания и стартер.

В целом система Bosch практически не имеет собственных уникальных элементов, вместо этого применяются уже имеющиеся датчики и устройства. Именно благодаря этому, производитель достиг высокой надежности и долговечности.

Система старт-стоп с усиленным генератором

Самым простым и надёжным решением с технической точки зрения является система «Start&Stop» . Благодаря данной системе имя «старт-стоп» стало нарицательным для всех систем подобного рода. Система «Start&Stop» устанавливается на автомобили «VW» «BMW», «Audi» и др., обеспечивая снижение расход топлива легковым автомобилем и его выброс CO2 на 4% в «Новом европейском цикле движения» (New European Driving Cycle — NEDC) и до 8 % в городском цикле .

В основе системы «Start&Stop» лежит усиленный стартёр, который имеет увеличенный срок службы (рассчитан на большое количество пусков двигателя). Стартёр также оборудован специальным малошумным механизмом привода, который гарантирует быстрый, надежный и многократный запуск двигателя.

Система «Start&Stop» выполняет функции остановки и запуска двигателя, контроля уровня заряда аккумуляторной батареи. Система не имеет собственного электронного блока управления, а использует возможности блока управления двигателя, где установлено соответствующее программное обеспечение.

Благодаря тому, что составляющие системы «Start&Stop» по габаритам не больше, чем обычные компоненты, система может быть без труда интегрирована практически в любое транспортное средство. Однако некоторые узлы и системы потребовали дополнительной адаптации для работы в режиме старт-стоп. Они перечислены в таблице ниже (рассмотрен вариант системы с усиленным генератором на примере системы старт-стоп входящий в пакет «BlueMotion» автомобилей концерна «Volkswagen»).

Узлы и системы адаптированные для работы в режиме старт-стоп «VW BlueMotion»

Система старт-стоп
Узел/система	Выполненные меры адаптации
Блоки управления (в общем)	Расширение программных кодов блоков управления на один информационный бит для системы старт-стоп (касается блоков управления, влияющих на систему старт-стоп или зависящих от неё)
Генератор	Подключён через локальную сеть LIN к диагностическому интерфейсу шин данных
АКБ	АКБ со стекловолоконным наполнителем для увеличения числа циклов
Стартёр	Повышена износостойкость
Бортовая сеть	Специальный датчик на минусовом полюсе для контроля за состоянием АКБ со стекловолоконным наполнителем. Новая электропроводка к АКБ. Блок управления для контроля за состоянием АКБ через шину LIN подключён к диагностическому интерфейсу шин данных.
МКП	Датчик распознавания передачи (датчик с аналоговым выходом либо датчик с выходным сигналом с широтно-импульсной модуляцией)

Обзор системы Старт-Стоп

По какому принципу осуществляется работа устройства автовзапуска двигателя, как производится установка системы, что нужно знать о рекуперации пускателя? Схемы для подключения и запуска автомобильного мотора вы найдете ниже, а сейчас предлагаем ознакомиться с конструктивными особенностями и принципом действия системы.

Устройство

Итак, какие элементы входят в систему пуска зажигания:

1. Вместо традиционного замка зажигания устанавливается специальный, более мощный стартер, оснащенный кнопкой.
2. Бендикс, как одна из составляющих стартерного механизма. К примеру, пусковая техника для авто Bosch оснащается специальными бесшумными бендиксами.
3. Контроллер, устанавливаемый в схему подключения. Его предназначение заключается в выведении информации о заряде аккумулятора автомобиля.
4. Пожалуй, самым важным компонентом системы является управляющий модуль, с помощью которого осуществляется контроль и управление работой оборудования. То есть это, по факту, «мозг» системы. С помощью управляющего модуля осуществляется считывание основных параметров, а также значений, которые передает датчик скорости. Кроме того, благодаря модулю определяется частота вращения коленвала мотора и положение педали газа в ходе движения. Управляющий модуль, получая данные, впоследствии передает их на ЭБУ.

Принцип работы

Как должна работать система? Следует отметить, что большинство современных устройств, которые сегодня можно найти в продаже, претерпели различные изменения. В них могут быть внедрены новые функции, к примеру, автосигнализация, но, тем не менее, сам принцип действия у них один. Силовой агрегат машины в автоматическом режиме отключается, если автомобиль стоит на месте и не двигается и впоследствии запускается, если водитель планирует начать движение.

Неважно, оснащено ли транспортное средство сигнализацией или нет, для активации оборудования с коробкой автомат необходимо полностью остановить машину. Затем водителю следует зажать педаль тормоза. После того, как педаль будет отпущена, оборудование активируется автоматически и мотор опять вступит в работу.

Если говорить об автомобилях с механической коробкой передач, то в данном случае принцип действия несколько другой. Чтобы оборудование вступило в работе, нужно будет включить нейтральную передачу и выключить сцепление. После этого автомобильный двигатель сам отключится, пока водитель транспортного средства вновь не выжмет сцепление (автор видео — канал CARDOT).

Возможные неисправности

В том случае, если силовой агрегат оснащен таким оборудованием, то так или иначе, но он подвергается более частым запускам. А это значит, что эксплуатация обычных стартерных механизмов в таких авто является неактуальной. Помимо этого, транспортное средство должно быть оснащено дополнительной батареей, которая позволит без проблем справляться с повышенным количеством циклов разрядки и зарядки.

Нужно учитывать, что при появлении неполадок в работе силового агрегата, система все равно будет работать в следующих случаях:

1. Если неисправности коснулись генераторного устройства. Даже если генератор будет работать с неполадками, мотор продолжит функционировать.
2. В том случае, если аккумуляторная батарея разрядилась и имеющегося в ней заряда не хватит для повторного запуска мотора после остановки.
3. Если по каким-то причина охлаждающая жидкость в системе не прогревается и ее температура составляет меньше 25 градусов. Двигатель в данном случае будет продолжать функционировать, даже если водитель сделает все, чтобы его остановить, поскольку агрегат будет пытаться прогреть антифриз до рабочих температур.
4. Также система не сработает, если рулевое колесо авто вывернуто в максимальное левое или правое положение (автор видео — Дмитрий Герасимов).

https://youtube.com/watch?v=mV93t4BX5uM

Что касается непосредственно неисправностей Старт-стоп:

1. Вышел из строя управляющий модуль. Такая проблема случается нечасто, но, тем не менее, исключать ее нельзя. Если блок сломается, запуск двигателя будет невозможен, поэтому придется снимать модуль и ремонтировать его либо менять. Неисправности управляющего устройства могут быть обусловлены износом или перегоранием платы.
2. Выход из строя стартерного механизма, в частности, бендикса. Как и любое другое оборудование, стартер имеет свойство изнашиваться со временем, поэтому от его поломки никто не застрахован.
3. Повреждение электроцепи подключения. Такие неисправности решаются путем замены поврежденного участка.

При обнаружении неисправностей блоком управления на приборной панели должна появиться кнопка Check Engine.

Устройство системы стар-стоп с усиленным генератором «VW BlueMotion»

Ниже представлена схема устройства системы старт-стоп с усиленным генератором «VW BlueMotion». Устройство систем других производителей отличается несущественно.

Схема системы старт-стоп «VW BlueMotion»
Изображение можно увеличить. Условные обозначения элементов системы на примере механической КП:
A	АКБ	J623	Блок управления двигателя
C	Генератор	J791	Блок управления парковочного ассистента
С1	Регулятор напряжения	1	Электромеханический усилитель рулевого управления
B	Стартер	2	Сигнал скорости, датчик пути
F	Выключатель стоп-сигналов	3	Системы управления двигателя (например, система зажигания, питания, смесеобразования, система рециркуляции ОГ, наддува вторичного воздуха, очистки ОГ и т. д.)
F36	Выключатель педали сцепления	4	Распознавание ремня безопасности
F416	Клавиша включения системы cтарт-стоп	5	Отопление, вентиляция, климатическая установка
G62	Датчик температуры охлаждающей жидкости	6	Клемма 50R
G79	Датчик положения педали акселератора	7	Клемма 30
G701	Датчик нейтрального положения КП (только для МКП)	8	Магнитола, радионавигационная система
J104	Блок управления ABS	Провода шины CAN
J255	Блок управления Climatronic	Провода шины LIN
J285	Блок управления комбинации приборов	Положительный провод
J367	Блок управления для контроля аккумуляторной батареи с датчиком АКБ	Отрицательный провод
J393	Центральный блок управления систем комфорта	Сигнал датчика, входной сигнал
J500	Блок управления усилителя рулевого управления	Исполнительный элемент, выходной сигнал
J519	Блок управления бортовой сети	Шина CAN-привод
J532	Стабилизатор напряжения	Шина CAN-комфорт
J533	Диагностический интерфейс шин данных	Шина CAN Infotainment

Как работает система стар-стоп «Bosch»

Работа системы «Start&Stop» происходит следующим образом. При остановке машины перед светофором или в пробке система, на основании сигнала датчика частоты вращения коленчатого вала, выключает двигатель. Питание потребителей электрического тока (кондиционера, аудиосистемы и др.) производится от аккумуляторной батареи. При нажатии педали сцепления (отпускании педали тормоза на автомобиле с автоматической коробкой передач) система активирует стартер и запускает двигатель. Такой цикл остановки и запуска двигателя повторяется необходимое число раз.

Беспокойство многих водителей связано с тем, что используя систему стар-стоп они останутся с разряженной батареей (например, в сильный мороз). Однако эти опасения безосновательны, так как, если величина заряда аккумуляторной батареи опускается ниже заданной величины, то система на основании сигнала соответствующего датчика выключается. Включение функции старт-стоп происходит только после того, как аккумуляторная батарея будет заряжена. Также функцию «Start&Stop» можно принудительно отключить специальной кнопкой на приборной панели.

Система старт-стоп с впрыском топлива

разработала систему «SISS» («Smart Idle Stop System»), которая является альтернативой других систем старт-стоп. В данной системе для многократного запуска двигателя используется впрыск топлива в цилиндры и воспламенение топливно-воздушной смеси. Система устанавливается на бензиновые двигатели, оборудованные непосредственным впрыском топлива.

Для работы данной системы поршни должны остановиться в строго определённом положении, чтобы в каждом цилиндре был необходимый объём воздуха для оптимального запуска двигателя в дальнейшем. «Smart Idle Stop System» контролирует положение поршней во время выключения мотора. «SISS» выполняет нумерацию цилиндров, и с началом движения (при отпускании педали тормоза) в цилиндры впрыскивается топливо и воспламеняется топливно-воздушная смесь, т. е. происходит запуск двигателя. При запуске двигателя в дополнение энергии сгорания топлива используется энергия стартера, который включается на непродолжительное время.

Для автомобилей с АКПП процесс запуска занимает 0,35 секунды, что почти вдвое быстрее обычных систем. Кроме того, «Mazda SISS» гарантирует быстрый старт мотора в каждом отдельном случае. Водитель не должен почувствовать задержки, когда захочет двинуться с места.

Экономия топлива при применении данной системы достигает 9 %. Система старт-стоп «SISS» работает только с автоматической трансмиссией.

Построение системы Старт-Стоп

Частые отключения и запуски не служат долговечности узлов автомобиля, поэтому производители позаботились о том, чтобы двигатели были приспособлены для работы с системой «старт-стоп». Другой — усиленный стартер, который благодаря увеличенному крутящему моменту способен запускать двигатель в два раза быстрее, чем стандартный.

Чтобы иметь возможность работать должным образом (и в течение длительного времени), автомобили «Старт-Стоп» оснащены батареями с более высоким пусковым током конструкции EFB (Enhanced Flooded Battery), которые выдерживают гораздо больше циклов запуска двигателя. Система управляется контроллером, который получает информацию от ряда датчиков, например:

• скорости движения,
• нейтрального положения коробки передач
• генератора переменного тока.

Благодаря установке специальное реле, контроллер запускает двигатель без использования замка зажигания.

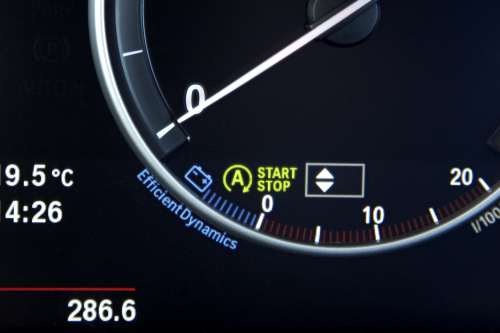

Это системный индикатор Start-Stop. Называется по-разному, например, i-stop в Mazda.

Гидравлическая альтернатива

Для сегмента тяжелого коммерческого транспорта, на долю которого приходится порядка 30 % вредных выбросов, предназначена разработка — гидравлическая система «CleanStart». Главным компонентом «CleanStart» является лёгкий и компактный гидромотор-стартёр, который можно установить непосредственно на коленчатом валу и тем самым свести к минимуму механические потери. Свойства, присущие гидростатическому приводу (момент в данном случае достигает 800 Н∙м), позволяют запускать тяжёлые двигатели объёмом до 16 литров практически мгновенно (время пуска составляет 0,4 секунды) без шума и вибрации. Поэтому данная разработка особенно заинтересовала производители автобусов, силовой агрегат которых можно выключать не только в ожидании разрешающего сигнала светофора, но и во время посадки и высадки пассажиров на остановке. Здесь система старт-стоп даёт ещё больше преимуществ, чем в сегменте легкового транспорта.

Контур системы «CleanStart» помимо гидромотора мощностью 15 кВт включает ещё несколько элементов: насос (может использоваться существующий гидронасос, питающий различные виды вспомогательного оборудования), управляющий клапан, гидравлический аккумулятор и бак. Пока работает насос, электромагнитный клапан направляет часть потока рабочей жидкости в гидроаккумулятор, где масло через разделительную мембрану сжимает газообразный азот. Запасённая таким образом энергия без потерь на различные преобразования сохраняется для последующего старта. Разрядом управляет пропорциональный клапан, причем мощности хватает не на один, а на несколько пусков, общий же ресурс системы составляет порядка 4 млн. циклов. Важно и то, что гидроаккумулятор позволяет производить быстрые циклы заряда и разряда, не требует обслуживания и по сравнению с химическими источниками энергии имеет более высокую удельную мощность. Но если говорить о системе «CleanStart» в целом, то она всё же уступает своим конкурентам по массогабаритным характеристикам — снаряжённая масса транспортного средства при оснащении гидростартёром увеличивается примерно на 40 кг, однако для автобуса или грузовика это не слишком большое увеличение массы.

По данным разработчика, у автобуса, оснащённого системой «CleanStart», в условиях городского цикла (12 остановок продолжительностью 15 секунд на дистанции 7 км) расход топлива сокращается более чем на 10 %. Учитывая, что оборудование может монтироваться не только на новые, но и на находящиеся в эксплуатации транспортные средства, эту систему можно считать серьёзным резервом для улучшения экологии.

Система «Старт Стоп» на автомобиле — что это?

Согласно статистике, 30% времени мотор работает вхолостую. А если это так, почти треть времени мотор просто сжигает горючее — машина при этом не едет. Топливо расходуется впустую, происходит загрязнение окружающей среды.

Устройство Stop & Start выполняет следующие задачи:

• экономия горючего;
• уменьшение вреда для окружающей среды;
• снижение шумности машины.

Инженеры добились следующего эффекта — мотор работает только во время движения автомобиля. Отключается силовой агрегат автоматически. Датчики подают сигналы мотору, тот останавливается. Когда водитель давит на сцепление (в автомобилях с МКПП) или отжимает тормоз (в машинах с АКПП), происходит его активация. Конечно, эту конструкцию нельзя назвать полностью автоматической — она скорее полуавтоматическая.

Изначально система Stop & Start применялась на гибридных моторах. Но когда она показала свою эффективность, ее стали ставить и на простые силовые агрегаты.

По прогнозам экспертов, системой «Старт Стоп» в течение 2 лет будут оснащены 50% всех выпускаемых автомобилей.

Что такое система старт-стоп?

В общем-то самое главное, ради чего была разработана система «start-stop» — это экономия топлива на холостых оборотах за счет выключения собственно двигателя, а как главное следствие — уменьшение выбросов отработавших газов. Когда автомобиль чаще всего вроде бы и едет (не на стоянке), но стоит на месте? Это обыкновенные городские пробки и светофоры, когда вроде бы и глушить двигатель смысла нет, а движения откровенно мало. А как показали автомобильные исследования, до 30% всего времени работы двигателя в городе приходится на режим холостого хода.

Покупка-продажа автомобиля по Trade In: на что стоит обратить внимание. Нюансы продажи в материале

Еще не так давно систему старт-стоп можно было увидеть исключительно в гибридных автомобилях, однако сегодняшняя картина поменялась разительно. По прогнозам автомобильных аналитиков, уже в этом году порядка половины всех выпускающихся автомобилей в мире предлагаются с предустановленной системой старт-стоп.

Как работает система «Старт Стоп» на автомобиле?

Принцип работы системы «Старт Стоп» основан на отключении двигателя после получения им сигналов от датчиков. Функционирует устройство так:

• Когда происходит остановка мотора, питание потребителей электричества в автомобиле переключается на АБ.
• Активация системы происходит после выжимания сцепления или отпускания педали тормоза (если на авто АКПП). Двигатель моментально запускается.

При падении заряда аккумулятора ниже определённого уровня датчик оповещает систему. Она отключается и активируется только после того, как аккумулятор получает заряд.

Водитель может деактивировать систему кнопкой на приборной панели. Алгоритм действий здесь такой: водитель садиться за руль, жмет на тормоз и на кнопку Stop & Start. Уже через полсекунды мотор запущен. Обычно кнопки оснащаются световыми индикаторами — загорание индикатора говорит об успешном запуске силового агрегата. Чтобы заглушить мотор, нужно еще раз нажать на тормоз, затем на кнопку.

Есть разные модификации Stop & Start. Например, Kia Motors создала устройство, которое отличается тем, что может по-особенному управлять генератором автомобиля — оно отключает генератор, когда нагрузки на силовой агрегат достигают пика. Делается это в целях экономии потребления горючего. Система автоматически отключится, когда уровень зарядки аккумулятора упадет ниже 75%.

Компания Valeo разработала устройство STARS, использующее реверсионный генератор для экономии горючего. Оно способно сэкономить до 10% топлива. Реверсионный генератор —устройство, выполняющее сразу несколько функций. Оно может быть как генератором, так и стартером. Работает практически бесшумно, может запустить мотор за 0,4 секунды.

SISS — новая технология. Создана фирмой Mazda недавно, применяется принцип рекуперативного торможения. Создается дополнительный источник энергии, поэтому происходит сокращение расхода горючего. Батарея заряжается во время торможения машины. Мотор запускается после впрыска горючего в цилиндры. Подобные устройства обычно ставят на бензиновые силовые агрегаты с функцией непосредственного впрыска горючего. Поршни в цилиндрах мотора останавливаются в определенном положении, чтобы обеспечить нормальный запуск мотора. Во время старта в цилиндры поступает определенное количество топлива, после воспламенения происходит запуск мотора. Стартер помогает двигателю запуститься быстрее.

Технология SISS экономит до 9% горючего. Единственный недостаток — работает только с АКПП.

Схема работы системы старт-стоп на автомобилях Ауди

Работает данная система следующим образом. Когда автомобиль останавливается, обороты двигателя падают до холостых, датчик частоты вращения коленвала подает соответствующий сигнал, и ЭБУ останавливает мотор. Все включенные электропотребители (фары, кондиционер и пр.) продолжают работать от аккумуляторной батареи. Когда водитель выжимает педаль сцепления или отпускает тормоз, в зависимости от типа трансмиссии, блок управления получает сигнал от датчика и возобновляет работу двигателя. Затем цикл повторяется.

Как видно, в автомобиле Ауди, оснащенном системой старт-стоп, аккумуляторная батарея испытывает повышенные нагрузки и изнашивается намного быстрее, чем в таких же машинах, у которых данной системы нет. Чтобы система фирмы Bosch не сыграла с водителем злую шутку, блок управления непрерывно контролирует уровень заряда батареи. Если напряжение на ее клеммах падает ниже определенного порога, система автоматически отключается. Когда заряд восстановится, после длительной поездки или при помощи зарядного устройства, система самостоятельно возобновляет работу. При желании водитель может отключить ее принудительно, нажав кнопку на панели управления.

Подобным образом работает система Idle Stop&Go на автомобилях КИА. В отличие от Ауди, генератор в корейских машинах при больших нагрузках на мотор отключается для снижения расхода топлива, а при торможениях включается и заряжает аккумуляторную батарею. Когда уровень заряда последней падает до 75 %, система отключается. Еще одним отличием КИА от Ауди является то, что система отключается при включении кондиционера.

Система «Старт Стоп»: плюсы и минусы

Кнопки «Старт Стоп» совершенствуются, но у них остаются трудно устранимые недостатки. Поэтому часть автолюбителей считает кнопки бесполезным дополнением, полагая, что их минусы совершенно перечеркивают преимущества. Сначала о преимуществах.

Что ни говори, но «старт-стоп» действительно помогает снизить расход горючего. Экономия может составлять 10%. Это настоящий «must-have» для тех, кто практикует постоянную езду в пределах города с его пробками и светофорами.

Не нужно забывать и про экологическую составляющую. Когда мотор работает, образуется много вредных веществ, которые выбрасываются в атмосферу — использование «Старт-Стоп» снижает объём выбросов.

Во время простоя в пробке двигатель работать не будет. Поэтому не будет и шума от него. Снижаются нагрузки на детали мотора и на коленчатый вал.

А теперь о минусах. Главный — увеличение нагрузки на аккумулятор и стартер, что может привести к их поломке. Чтобы завести автомобиль, сначала нужно надавить на тормоз, а некоторые автолюбители забывают это сделать.

Если нужно установить сигнализацию на автомобиль с кнопкой, приготовьтесь к тому, что установка будет дорогой. При наличии кнопки придется ставить усиленный стартер, а стоит он недешево. Настоящая экономия топлива будет обеспечена только при езде от одного светофора к другому — «Старт Стоп» теряет свою эффективность, когда приходится двигаться рывками в больших пробках. В этом случае стартер срабатывает часто, что приводит к снижению заряда аккумулятора. Для восполнения требуется время, а его всегда не хватает. Из-за этого происходит автоматическое отключение системы.

Разработчики постоянно совершенствуют Stop & Start — надеемся, что в ближайшем будущем её минусы будут сведены к минимуму. Число моделей автомобилей с такой системой множится в арифметической прогрессии.

Проблемы системы старт-стоп

Устройство старт-стоп обладает не только положительными моментами, но и имеет некоторые сложности. В связи с тем, что при использовании такого устройства существенно увеличивается количество режимов запуска, то необходимо использовать совсем иные виды стартёров, которые справятся с такой возросшей нагрузкой. Обычные стартёры в этом случае не применяют.

Также установка системы старт-стоп подразумевает использование особого вида аккумуляторных батарей, которые легко выдержат большое количество циклов «разряд-заряд». Подобные аккумуляторы оснащены пористыми сепараторами, пропитанными электролитом, которые размещены между пластинами АКБ и способны препятствовать их разрушению.

Важно отметить, что не при каждой остановке транспортного средства срабатывает автоматическое отключение двигателя. Мотор не остановит свою работу в следующих случаях:

• если двигатель ещё не прогрет, а именно охлаждающая жидкость не достигла температуры в 25 градусов;
• если включён обогрев лобового стекла, или температура воздуха в салоне ниже установленной климат-контролем на 8 градусов;
• если мотор работает не на холостом ходу;
• если существуют проблемы с генератором;
• если автомобиль остановился после движения задним ходом;
• если заряда аккумуляторной батареи недостаточно, чтобы вновь завести двигатель;
• если рулевое колесо во время маневрирования повёрнуто под большим углом.

Все перечисленные выше процессы регулируются специальными датчиками, информация с которых обрабатывается блоком управления системой.

Считается, что система старт-стоп, своими руками установленная или изначально идущая в комплектации машины, способна обеспечить экономию топлива до 10%. Однако, даже если эта цифра и завышена, то потребление автомобилем горючего в любом случае будет меньше, а вот экологическая сторона вопроса точно остаётся в выигрыше, так как выбросов в атмосферу выхлопных газов уж точно меньше.

Из недостатков устройства старт-стоп также можно отметить то, что при остановке двигателя перестаёт работать и кондиционер.

Работа системы «старт-стоп»

Принцип контроля очень простой. Если автомобиль остановился, двигатель сразу глушится, срабатывает система stop. На автомобилях с ручным управлением коробкой передач, при осуществлении легкого давлении на педаль сцепления, а при автоматической коробке, при отпускании тормозной педали, он вновь запускается, срабатывает система start. Это позволяет спокойно стоять машине сколь угодно длительное время при вынужденных остановках не потребляющим горючего.

Применение такой конструкции при езде в условиях крупного города показало очень существенную экономию горючего, а при расчете в массовом масштабе, даже трудно себе вообразить ее преимущества. Ни одна существующая система экономии, даже приблизительно, не может сравниться с ней.

Состоит система «старт-стоп» из двух основных компонентов:

• блока электронного слежения;
• значительно усовершенствованной системы запуска.

Блок управления «старт-стоп» достаточно серьезен, объединяет и учитывает работу многих систем двигателя. Например, если мотор в зимних условиях еще не прогрелся или присутствуют другие существенные неполадки, водитель забыл пристегнуться ремнем безопасности – устройство работать не будет. Таким образом «умный» управляющий не совершит отключения двигателя, если это вредно в данной ситуации.
