Что такое гбц на мотоцикле. Головка блока цилиндров: устройство и назначение

Не многие новоиспеченные автовладельцы, впервые севшие за руль, знают, что головка блока цилиндров — одна из важнейших частей двигателя.

В этой статье мы расскажем о ГБЦ, что это такое в машине, устройстве головки и процессах, проходящих в ней. Также мы рассмотрим основные признаки пробоя головки блока цилиндров, которые помогут вам своевременно заметить неисправность силового блока, а также отслеживать его работоспособность.

ГБЦ, что это такое в машине?

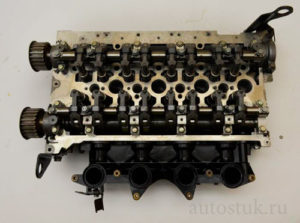

Головка блока цилиндров или просто ГБЦ – важная часть двигателя, расположенная непосредственно над блоком цилиндров. Знать это должен каждый автовладелец. Так как именно в головке тепловая энергия, образованная от сгорания топлива, превращается в механическую энергию движения. Именно в ней сосредоточенны основные механизмы, осуществляющие этот процесс. За это многие механики называют ГБЦ — «голова» или «башка», подразумевая, что она выполняет ведущую роль во всем блоке двигателя.

Из чего же состоит ГБЦ?

По своей структуре ГБЦ состоит из крышки и корпуса головки:

1. Крышка головки защищает внутренние узлы и механизмы ГБЦ от внешних воздействий, а также не допускает протечек моторного масла. Сверху она имеет отверстие для заправки мотора маслом. Соединение крышки и корпуса головки осуществляется с помощью винтов и специальной многоразовой резиновой прокладки, которая не позволяет маслу просочиться между двумя составляющими.
2. В свою очередь корпус головки является основой, в которой расположено большое количество важных узлов двигателя. Самыми простыми по своей структуре являются ГБЦ в двигателях с нижним расположением клапанов. Более сложную конструкцию имеют верхнеклапанные моторы.

В корпусе ГБЦ располагается множество важных составляющих, без которых запуск двигателя и его работа просто невозможна. Давайте разберемся, какие функции она выполняет и что в ней собственно имеется:

• Частично или в полном объеме в ГБЦ расположены камеры сгорания.
• Проходят каналы систем смазки и охлаждения.
• Имеются фланцевые отверстия для впускного коллектора, который в зависимости от типа двигателя может подавать как топливную смесь, так и просто воздух.
• Также в корпусе ГБЦ имеются отверстия для выпускного коллектора, через который осуществляется вывод отработавших газов.
• В корпусе головки располагается площадка и отверстия для элементов газораспределительного механизма, элементов передачи распредвала и других узлов.
• Имеются резьбовые отверстия для свечей зажигания или форсунок.
• В двигателях с верхним расположением распредвала имеются дополнительны опоры.

Все эти важные составляющие напрямую взаимодействуют с корпусом головки, которая также имеет и другое название – картер ГБЦ.

В месте, где корпус головки соприкасается с блоком цилиндров, внутренняя поверхность гладкая и несколько расширенная. Это позволяет ГБЦ плотно соединяться с блоком цилиндров, а также выдерживать сильные нагрузки, возникающие при работе двигателя.

Помимо этого между стыков двух составляющих предусмотрена прокладка. Делается она из армированного асбеста, так как именно этот материал способен выдерживать перепады давления газов и разницу температур, сохраняя при этом высокий уровень герметичности каналов маслопровода, охладительной системы и камеры сгорания. Однако такая прокладка является одноразовой и для повторного использования уже не пригодна.

Каким нагрузкам подвергается ГБЦ во время работы двигателя?

Во время работы мотора головка подвергается следующим нагрузкам:

• Большой разнице температур;
• Давлению отработанных газов;
• Серьезным механическим воздействиям.

Во время сгорания топлива в разных участках головки перепады температур могут достигать до нескольких сотен градусов. Например, в районе камеры сгорания разогрев металла может быть около 300 градусов. Там же, где находятся каналы системы охлаждения, температура будет находиться в районе 90-95 градусов.

То же самое можно сказать и о давлении газов, образующихся при сгорании топлива. Неравномерные нагрузки, воздействующие на разные части ГБЦ, могут приводить к деформации металла. Чтобы предотвратить подобный исход к ГБЦ предъявляют особые требования, в частности:

• Высокая прочность конструкции;
• Длительный срок службы;
• Строго выверенные размеры камеры сгорания и каналов;
• Хорошая герметизация газовых стыков;
• Простота конструкции, позволяющая осуществлять необходимый ремонт;
• Минимальная масса и размеры.

Материалы изготовления головки блока цилиндра

Необходимую жесткость ГБЦ обеспечивает силовой каркас, а также материал, из которого ее изготавливают. В частности делают головку из алюминия или высококачественного чугуна способом точного литья.

Для карбюраторных и инжекторных двигателей, принцип работы которых основан на принудительном воспламенении, используют алюминиевые сплавы. Поскольку данный сплав гораздо легче чугуна, лучше охлаждается, а также способен гасить детонацию.

В дизельных двигателях, которые работают по принципу воспламенения топлива от сжатия, ГБЦ чаще изготавливают из чугуна. Это делают для того, чтобы основные детали двигателя были устойчивы к высоким нагрузкам и сильным механическим воздействиям. Хотя для маломощных дизельных двигателей ГБЦ могут изготавливать и из алюминия для уменьшения общей массы мотора.

После литья головка подвергается процессу фрезеровки, сверлению, а также специальной механической обработке. Даная процедура позволяет уменьшить напряжение металла, которое возникает в процессе изготовления ГБЦ.

Основные процессы, проходящие в ГБЦ

Разобравшись с вопросом о ГБЦ, что это такое в машине и из чего она состоит, стоит рассказать о процессах и механизмах, которые при работе двигателя она контролирует.

Как известно топливная смесь при горении выделяет отработанный газ, его нужно своевременно удалять. Эту функцию осуществляет газораспределительный механизм, расположенный в корпусе головки. Он состоит из системы клапанов, открывающихся последовательно на разных этапах работы цилиндров с помощью привода цепи.

В ГБЦ также расположен механизм контроля подачи топлива в рабочие камеры сгорания, а также механизм отвода отработанных газов из цилиндров. Весь этот процесс осуществляется за счет впускного и выпускного коллекторов.

В свою очередь при сгорании топлива не вся выделяемая энергия преобразуется в энергию движения. Часть горючего превращается в тепловую энергию, которая в большей степени и разогревает детали двигателя. Для того чтобы его охладить в корпусе головки предусмотрено охлаждение, которое представляет собой систему каналов где циркулирует охлаждающая жидкость.

Для смазки подвижных деталей в двигателе предусмотрена система маслопроводов, проходящая через головку блока цилиндров. А для обеспечения герметичности системы в ГБЦ размещаются маслосъемные колпачки и сальники распредвала.

Конструктивные особенности ГБЦ

В свою очередь форма ГБЦ для каждого двигателя индивидуальна и может меняться:

1. В зависимости от расположения камер сгорания.
2. Деталей зажигания и их относительного положения к цилиндрам.
3. Расположения и общего количества деталей газоотводящей системы.
4. Различных конструктивных особенностей конкретного двигателя.

Например, классическая форма головки однорядного двигателя закрывает несколько цилиндров одновременно. В V-образной конструкции мотора применяется несколько отдельных ГБЦ в одном двигателе, где каждый ряд цилиндров имеет свою головку. Такая конструкция практически предотвращает деформацию, так как каждая головка имеет достаточно малые размеры.

Также ГБЦ различаются по типу образования и подачи горючей смеси в камеры сгорания. За счет этого головки для карбюраторных и инжекторных двигателей имеют несколько различную конструкцию и отличаются:

• Формой камер сгорания;
• Конструкцией впускного коллектора;
• Диаметром его клапана и каналов.

Имеются также конструктивные особенности и у ГБЦ дизельных моторов.

Особенности сборки двигателя после ремонта головки

Необходимую жесткость в головке обеспечивает силовой каркас. Он состоит из вертикальных бобышек, которые имеют углубления для болтов и основной опорной плиты, расположенной снизу.

Во время заводской сборки недопустимая деформация ГБЦ предотвращается строгой очередностью затяжки болтов или шпилек крепления с определенными нормами момента затяжки. Следовательно, после любого ремонта ГБЦ важно соблюдение этих строгих правил. Поскольку любой перекос нарушает герметичность соединения и приводит к порче прокладки или повреждении самой головки, которую впоследствии приходится менять.

Если при проверке двигателя после установки ГБЦ обнаруживаются подтеки масла или охлаждающей жидкости, то это говорит о неправильной затяжке болтов и о нарушении герметичности системы.

В свою очередь затяжка болтов осуществляется с применением динамометрического ключа, контролирующего этот процесс.

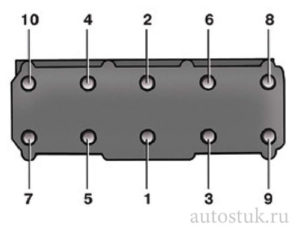

Каждая шпилька, каждый болт должны быть затянуты в строгом порядке и с контролем плотности прилегания. Причем момент затяжки для разных моделей двигателей может отличаться. В руководстве по эксплуатации эти данные редко можно найти, но в мануале по ремонту конкретного двигателя они точно будут.

Что случается при неисправностях ГБЦ?

Описывать все нюансы этого вопроса мы не будем, поскольку эта тема для отдельной статьи, но основные проблемы, связанные с неполадками ГБЦ, мы все же затронем. При пробое прокладки или самой головки можно наблюдать следующие явления:

1. Масло может проникать в систему охлаждения. Выявить такую неполадку можно по антифризу, он будет иметь темный, мутный цвет с явными масляными отложениями, а также иметь специфический запах.
2. Помимо этого антифриз может проникать в систему смазки. Вследствие этого уровень охлаждающей жидкости в бачке будет постоянно снижаться, а масла в двигателе становиться все больше. При проверке уровня масла в двигателе на щупе также можно наблюдать наличие белой пены, эмульсии.
3. В связи с нарушением герметичности охлаждающая жидкость может попадать и в камеру сгорания. В этом случае белый дым из выхлопной трубы будет идти постоянно, а уровень антифриза в бачке постепенно снижаться.
4. Помимо этого выхлопные газы из камеры сгорания могут проникать в систему охлаждения. Выявить проблему можно по выходящим пузырькам выхлопного газа из расширительного бачка во время работы двигателя.
5. Также выхлопные газы могут попадать из одного цилиндра в другой или вырываться наружу через трещину в головке блока или при повреждении ГБЦ прокладки. Если же с выявлением проблемы во втором случае проблем не возникнет, то с первым вариантом все намного сложнее, так как видимых внешних повреждений в этом случае нет. Однако первыми сигналами таких протечек становится снижение мощности двигателя, повышенный расход топлива, затрудненный пуск мотора. Понравилась статья? Поделись с другими!

Многие называют двигатель сердцем автомобиля. По сути, это так и есть. Именно мотор приводит в действие автомобиль. ДВС — самый дорогой агрегат в любой машине. Состоит данный узел из нескольких компонентов. Помимо навесного оборудования, здесь есть блок и головка цилиндров. Каждая деталь имеет свое устройство и назначение. И сегодня мы рассмотрим, что такое ГБЦ в машине, и почему автомобиль может не заводиться после замены ее прокладки.

Характеристика

ГБЦ расшифровывается как цилиндров. Это один из самых ответственных узлов в двигателе автомобиля.

Именно ГБЦ отвечает за контроль сгорания топлива, а также за отвод отработавших газов.

Материал

На протяжении долгих лет головка изготавливалась из того же материала, что и блок. Это был чугун. Но с 80-х годов на смену чугуну пришел алюминий. Именно из этого материала изготавливают 90% всех головок.

Но не на всех моторах имеется возможность использования алюминиевых ГБЦ. Причина заключается в высоким температурном режиме, при котором возможна деформация и термическая усадка металла. Поэтому на таких двигателях до сих пор используется чугунная ГБЦ.

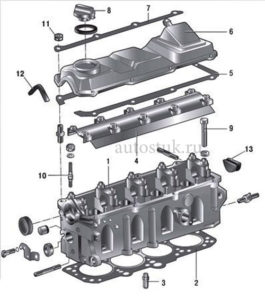

Устройство

Конструктивно данный узел объединяет в себе:

• Картер. Это корпус головки блока.
• Свечи зажигания. Для них в головке предусмотрены специальные отверстия с резьбой. Свечи учавствуют в воспламенении топливной смеси. На дизельных двигателях таковые отсутствуют.
• Форсунки. Предназначены для подачи топлива под давлением.
• Механизм газораспределения. Он состоит из шкивов, (может быть несколько) и клапанов. Последние разделяются еще на два типа. Так, существуют впускные и выпускные клапана ГБЦ. Что такое в машине клапана? Данные элементы отвечают за своевременный впрыск топлива и отвод газов из камеры, которые образуются после воспламенения смеси.
• Камеру сгорания. Для каждого цилиндра предусмотрена своя. Ее объем может быть разным, в зависимости от конфигурации ГБЦ.

Между корпусом головки (что такое ГБЦ в машине, мы уже выяснили) и блоком обязательно размещается прокладка из асбеста. Также в конструкции головки есть несъемные детали. Они устанавливаются методом горячего прессования в картер ГБЦ. Что это такое в машине? Несъемные детали — это седла клапанов. Устанавливаются в месте, где головка блока контактирует с закрытым впускным или выпускным клапаном. Седла являют собой массивное стальное кольцо с коническим профилем. При их неисправности, необходимо использовать специнструмент для замены. В домашних условиях такая операция не производится.

Как устанавливается

ГБЦ накладывается на блок цилиндров двигателя сверху. Крепится она при помощи длинных болтов, либо же шпилек с резьбой. Поскольку посадочная площадь большая, при установке соблюдается очередность затягивания болтов. Это позволит исключить деформации конструкции и возможные пробои, а также прорыв газов.

Отметим, что на рядных силовых агрегатах ГБЦ покрывает весь блок. А на V-образных моторах для каждого ряда предусмотрена своя головка. Но вне зависимости от типа компоновки блока цилиндров, между головкой и ним устанавливается армированная прокладка. Что такое прокладка ГБЦ в машине? Это уплотнительный элемент. Прокладка изготовлена из твердого огнеупорного материала, который препятствует смешиванию охлаждающей жидкости с отработавшими газами и маслом. Устанавливается такая деталь на всех двигателях внутреннего сгорания. Исключение составляют лишь некоторые спортивные ДВС. Здесь головка шлифуется настолько ровно и гладко, что ее контуры полностью совпадают с блоком цилиндров.

После замены прокладки ГБЦ машина не заводится

Иногда бывает, что данный элемент теряет герметичность. Простыми словами, прокладка прогорает. В таком случае при заводе двигателя машина дымит. После замены прокладки ГБЦ все должно вернуться восвояси. Но если неправильно выставить метки то машина и вовсе может не завестись. А ведь при замене или ремонте головки блока вы обязательно столкнетесь с таким механизмом, как ГРМ. Он приводится в действие ремнем или цепью. Крутящий момент исходит от коленчатого вала двигателя. Производя демонтаж ремня или цепи, следует обязательно пометить места нахождения шкивов. При установке привода важно соблюдать точность выставления меток. Малейшее отклонение может стать причиной того, что после замены ГБЦ машина не заводится.

Более серьезный исход — сбой фаз газораспределения. Это чревато гнутыми клапанами и поврежденными поршнями. Прокрутив стартером лишь раз, можно влететь на крупную сумму ремонта.

Как решить проблему

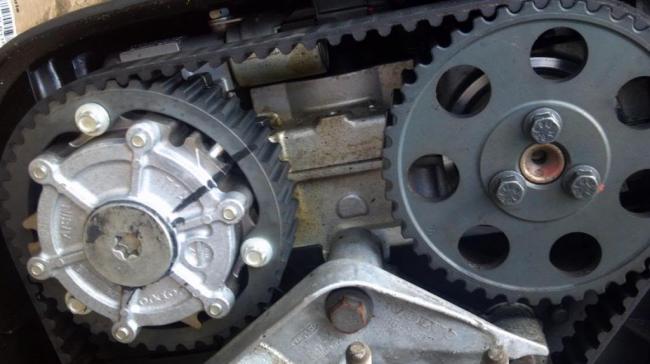

Рассмотрим процесс выставления меток на примере автомобиля ВАЗ-2109. Для работы нам нужен хороший фонарик, шлицевая отвертка, а также ключи на 17 и на 19. После установки натяжного ролика ремня привода ГРМ нужно провернуть шкив распределительного вала. Крутить его нужно до тех пор, пока метка не совпадет с планкой, что находится на блоке ДВС. После этого оставляем распредвал в покое.

Переходим на коленчатый вал. Здесь тоже имеются свои метки. На этот вал нужно наживить болт. Так быстрее выставляются метки. Следует прокрутить вал до тех пор, пока они не станут в вертикальном положении. Далее вынимаем резиновую заглушку в картере сцепления. После этого нам откроется доступ к маховику. Зачем он нам нужен? Здесь тоже есть метка, которая в идеале должна совпадать с прорезью планки, что крепится к блоку цилиндров. Если эти обозначения совпадают, значит, мы правильно выставили положение элементов ГРМ. После этого можно смело устанавливать ремень. Сперва он надевается на шкив коленчатого, а далее распределительного вала.

В заключение

Итак, мы выяснили, что такое ГБЦ в машине. Головка блока — весьма ответственный узел в любом двигателе. При малейших ее неисправностях, возникают проблемы с работой всего силового агрегата. Если в двигателе пробита прокладка, не стоит медлить с заменой. Иначе газы проникнут в систему охлаждения и смешаются с тосолом. А последний попадет в камеру сгорания, из-за чего при работе двигателя из выхлопной пойдет густой белый дым.

Головка блока цилиндров (ГБЦ) – важнейший элемент двигателя внутреннего сгорания, который закрывает сверху цилиндры и крепится к блоку цилиндров при помощи болтов крепления головки или направляющих шпилек. ГБЦ, по сути, представляет собой крышку, которая накрывает цилиндры .

ГБЦ выполняет ряд важнейших функций:

• крышка головки блока цилиндров осуществляет защитную функцию;
• в крышке находится маслозаливная горловина;
• прокладка головки блока цилиндров обеспечивает уплотнение в месте прилегания ГБЦ к ;
• головка блока является местом для размещения натяжителя цепи и привода распределительного вала в отдельной полости спереди ГБЦ;
• резьбовые отверстия для свечей зажигания и инжекторных форсунок находятся в корпусе головки;
• камеры сгорания полностью или частично располагаются в ГБЦ;
• головка является местом установки газораспределительного механизма ();
• в корпусе головки предусмотрены отверстия для установки впускного и выпускного коллектора;

Головку блока цилиндров изготавливают посредством литья из легированного чугуна или алюминиевых сплавов. После завершения отливки головку блока цилиндров подвергают процессу искусственного старения по специальной технологии. Это делается для того, чтобы снять с элемента остаточное напряжение, так как в процессе работы ГБЦ испытывает серьезные нагрузки. Для рядного двигателя устанавливается одна ГБЦ. На V-образных двигателях головка устанавливается на каждый ряд цилиндров. Существуют ГБЦ с нижним расположением клапанов, а также головки с верхним расположением клапанов. Первый тип имеет упрощенную конструкцию сравнительно со вторым.

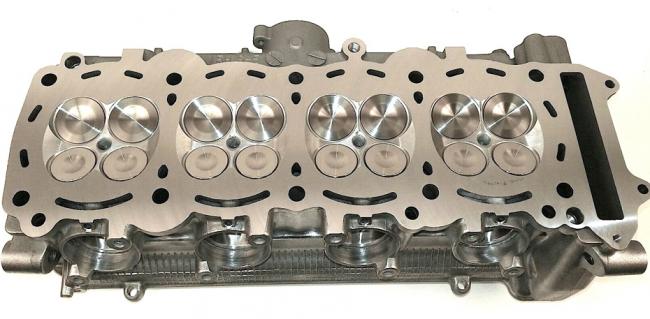

В ГБЦ частично или полностью размещены камеры сгорания. Внутри головки присутствуют впускные и выпускные каналы, каналы «рубашки охлаждения» для циркуляции охлаждающей жидкости, а также масляные каналы смазочной системы двигателя. Впускные каналы для подачи топливно-воздушной рабочей смеси или только воздуха в цилиндры, а также каналы для выпуска отработавших газов, ведут в каждую отдельную камеру сгорания. Каждый из каналов заканчивается седлами клапанов, которые запрессованы в головку блока цилиндров. Седло клапана изготавливают из чугуна или других материалов.

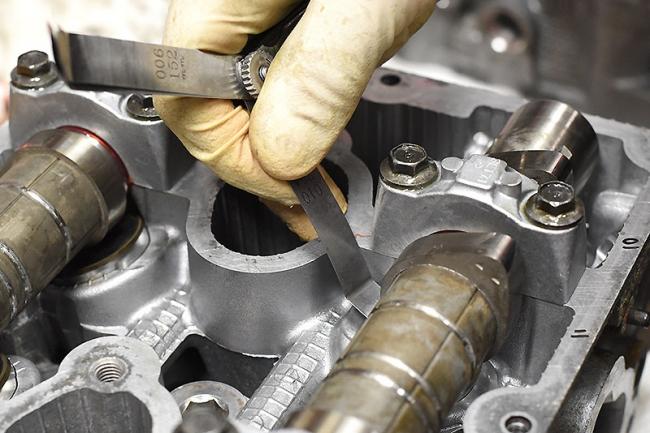

Нижняя плоскость ГБЦ, которая прилегает к блоку цилиндров, выполняется более широкой. Это сделано для получения наилучшего уплотнения с поверхностью блока. Дополнительное уплотнение места соединения ГБЦ и блока достигается за счет использования прокладки головки блока цилиндров. Болты крепления имеют строгую последовательность в процессе затяжки, а также необходимо соблюдать момент затяжки. Такие болты затягивают при помощи динамометрического ключа.

Крепление ГБЦ и затяжка болтов производится строго по рекомендации завода-изготовителя ДВС. Главной задачей становится необходимость избежать деформации головки блока цилиндров.

Верхняя часть головки блока закрывается крышкой, которая называется клапанной крышкой и крепится к головке через уплотнительную резиновую прокладку. Крышка головки блока цилиндров изготавливается из алюминиевых сплавов или листовой стали. Головка блока цилиндров двигателя современного автомобиля может иметь сложную конструкцию в зависимости от особенностей устройства механизма газораспределения.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Расшифровка ГБЦ – это головка блока цилиндров. Так называется часть двигателя, которая закрывает цилиндровый блок. В зависимости от сложности мотора она может быть как простой литой крышкой, так и сложной конструкцией, в которую будет включено множество механизмов. Попробуем разобраться с тем, что это за деталь в автомобиле.

Что собой представляет головка блока цилиндров?

Для начала определим, что такое ГБЦ. Каждый двигатель включает в себя следующие элементы:

• цилиндры, где взрывается смесь паров топлива с воздухом;
• поршни, которые передают энергию взрыва дальше, а заодно и сжимают её перед воспламенением;
• коленвал – деталь особой формы, превращающая движение поршней во вращение.

Для простоты обслуживания во всех двигателях цилиндры с находящимися внутри поршнями объединяются в блоки. Такое объединение используется во всех моторах, где число цилиндров больше одного. В основном сейчас в автомобилях используются блоки на 4 цилиндра, поэтому далее мы будем рассматривать именно их. Кроме того, для простоты мы будем описывать ГБЦ рядного двигателя: в нём только одна головка. У V-образных моторов их две, но в целом конструкция каждой из них такая же, как в рядном.

Блок цилиндров – это основная часть двигателя. Обычно он делается единой литой деталью из чугуна или алюминиевого сплава. Снизу он закрывается картером – а вот сверху его как раз и закрывает головка блока. Она крепится к блоку и подобно крышке накрывает его сверху.

Не просто крышка: зачем нужна ГБЦ?

Ненужных деталей в моторе не бывает, но ГБЦ в двигателе играет особую роль. Назначение головки блока цилиндров состоит в следующем:

1. Она, с одной стороны, герметизирует рабочий объём цилиндров – но, с другой, обеспечивает при необходимости доступ внутрь блока. Именно поэтому головка двигателя всегда делается съёмной, а к самому блоку она крепится через особую прокладку.
2. Головка блока цилиндров двигателя служит для крепления деталей зажигания – свечей. Без ГБС пришлось бы делать отверстия прямо в стенках цилиндра.
3. Часто головка блока двигателя является частью камеры сгорания, увеличивая объём цилиндра и ход поршня.
4. Кроме того, в ГБЦ обычно размещаются элементы ГРМ (газораспределительного механизма), коллекторы и другие элементы, необходимые для работы мотора.

Прокладка, клапан и другие детали ГБЦ

А теперь разберём устройство головки блока цилиндров. Несмотря на то, что её конструкция значительно различается в различных моделях двигателей, есть общие черты, присущие большинству современных ГБЦ в автомобиле. Поэтому, говоря о конструкции, можно выделить общие узлы, которые можно найти почти всегда.

Корпус крышки блока цилиндров

Главная часть ГБЦ – это её корпус. Как правило, он цельнолитой и изготавливается:

• из чугуна – в основном на старых моделях двигателей;
• сплава на основе алюминия.

Опыт показывает, что чугунная крышка головки блока цилиндров надёжнее в экстремальных условиях эксплуатации (жара, либо, напротив, чрезмерный холод, работа на повышенных оборотах и т. д.), но сплавная легче и обладает большей теплопроводностью – и, значит, двигатель медленнее перегревается. Из-за этого сейчас чугунные ГБЦ в основном применяют на дизелях для мощной спецтехники, а на карбюраторных моторах применяются в основном сплавные.

Именно на корпусе крепятся все остальные узлы, которые содержит голова двигателя.

Крышка

Крышка ГБЦ, по большому счёту, является декоративной деталью, однако и у неё есть свои полезные функции:

• Она защищает ГБЦ от загрязнений, которые могли бы помешать работе механизмов во время езды.
• Она препятствует разбрызгиванию масла на другие узлы моторного отсека в автомобиле.

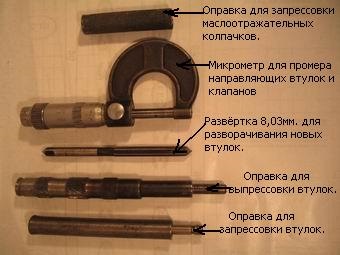

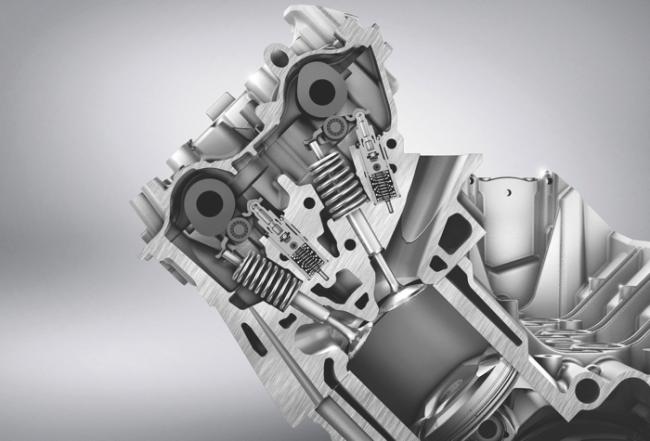

Клапаны и связанные с ними детали

Клапана головки блока цилиндров предназначены для того, чтобы управлять газовыми потоками, возникающими при работе двигателя. Они подают топливную смесь в камеры, где происходит сгорание, а затем выпускают отработанные газы на удаление из двигателя. Каждый клапан состоит из следующих деталей:

• Седло – непосредственно место, где клапан крепится к узлу двигателя.
• Игла – непосредственно узел, открывающий и закрывающий отверстие для потока газов.
• Пружина – возвращает иглу клапана на место по завершении цикла.

Работой клапанов управляет расположенный в головке распредвал. С помощью кулачков (элементов вращения особой формы) он при вращении открывает и закрывает клапаны. В двигателях используются два основных типа работы вала:

1. Одновальная схема (SOHC) – есть один вал, который управляет всеми четырьмя комплектами клапанов для цилиндров.
2. Двухвальная (DOHC) – два сопряжённых вала, из которых один регулирует работу клапанов впуска, а второй – выпуска.

Распредвал приводится в действие с помощью ремня ГРМ. Источником движения для него служит коленчатый вал (коленвал), который, в свою очередь, приводят в движение поршни двигателя во время взрывов топливной смеси. Таким образом в двигателе осуществляется саморегуляция.

Свечи зажигания

Для того, чтобы воспламенить топливную смесь, используются свечи. Они представляют собой электроды, на которые подаётся напряжение от электросистемы автомобиля. Высоковольтный разряд поджигает смесь бензина с воздухом, и выделившаяся энергия толкает поршень. С поршня же, в свою очередь, кинетическая энергия подаётся на коленвал – и, в конечном итоге, за счёт его вращения обеспечивается работа как двигателя, так и иных агрегатов автомобиля.

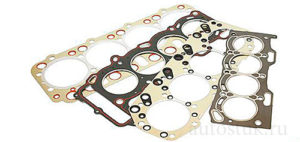

Прокладка

Отдельно нужно упомянуть прокладку, с помощью которой обеспечивается герметизация рабочего объёма двигателя, а ГБЦ объединяется с корпусом мотора. Несмотря на свою внешнюю простоту, прокладка является сложным техническим изделием, обеспечивающим как герметичность, так и механическую прочность узла. Как правило, её изготавливают из сталеасбеста – композитного материала, сочетающего стальную основу и жаропрочный асбест.

В отличие от остальных узлов, прокладка – одноразовый элемент. Каждый раз, когда происходит ремонт головы двигателя, она должна быть заменена. В норме вторичное использование её недопустимо.

В том же случае, когда прокладка приходит в негодность, сначала падает компрессия (а заодно – и мощность мотора), затем двигатель начинает работать с перебоями. В итоге дело может кончиться полным выходом из строя всего блока. Именно поэтому каждый автомобилист должен тщательно следить за сохранностью прокладки.

Модификации ГБЦ

Варианты ГБЦ зависят от конструкции двигателя и его марки. Отличаются друг от друга они в основном следующим:

• линейные размеры исходя из размеров самого цилиндрового блока;
• размеры посадочных гнёзд;
• расположение клапанов;
• допустимая степень сжатия на двигателе;
• используемый материал (чугун, алюминиевый сплав и т. д.).

В общем случае надлежит использовать ту модификацию, которую рекомендует фирма-производитель двигателя.

Цена замены и ремонта ГБЦ

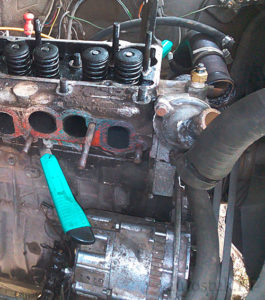

Обычно ремонт требуется, если произошёл перегрев двигателей. В том же случае, если для охлаждения использовался полив водой двигателя, ГБЦ менять придётся в любом случае: обычно после такой операции появляются скрытые трещины. В том же случае, если имеются раковины на головке блока цилиндров, необходимость замены или ремонта может возникнуть куда раньше, чем положено.

Как и любой другой узел, ГБЦ в машине нуждается в регулярном обслуживании, а при неисправности головки блока цилиндров – в ремонте. Как правило, ремонт сводится к следующему:

• При неисправности отдельных механизмов – замена соответствующих частей (клапанов и т. д.).
• При дефектах самого корпуса (трещина в головке блока цилиндров) – полная замена всего узла.

При замене головки попутно приходится в обязательном порядке менять масло, масляный фильтр и прокладку – второй раз её использовать нельзя ни в коем случае.

В том случае, если у автовладельца нет ни инструментов, ни умений для самостоятельной замены ГБЦ, ремонт ему обойдётся в сумму от 4 до 7 тысяч рублей в зависимости от сложности работы. В эту сумму не входит стоимость тех частей, которые попутно придётся заменить.

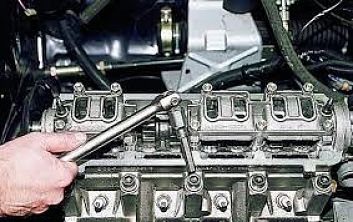

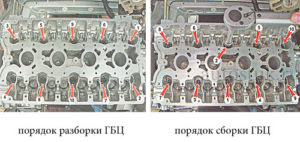

Момент затяжки болтов при снятии и установке ГБЦ

Одним из главных факторов при монтаже и демонтаже головки является усилие на болтах. Именно из-за этого приходится обращаться в специализированные мастерские: как показывает опыт, обычным гаечным ключом закрутить крепёжные болты нереально, а попытка приведёт лишь к тому, что на первом же рабочем такте двигатели прорвут прокладку.

В современных автомобилях, как правило, не предусмотрена необходимость дополнительной затяжки: вся регулировка производится либо прямо на заводе, либо в сертифицированных центрах обслуживания. Самостоятельно подтягивать болты необходимо лишь на старых отечественных машинах (ВАЗ вплоть до модели 2109).

При этом необходимо ознакомиться с оригинальным руководством по обслуживанию двигателя, где указан порядок затяжки и необходимое усилие. Обычно затяжка производится следующим образом:

1. Сначала – с усилием 20 Н*м.
2. Затем – до 85,7 Н*м.
3. Доворот болтов перпендикулярно положению на предыдущем этапе.
4. Окончательный доворот ещё на 90 градусов.

Осуществлять работу необходимо с помощью ключа с динамометром. Без этого бессмысленно даже начинать работу.

Протяжка и шлифовка на ГБЦ ВАЗа и других модификациях двигателей

Отдельно стоит рассмотреть такие операции, как протяжка и шлифовка головки. Здесь действует правило:

• если речь идёт о старых моделях ВАЗ, то протяжку надо делать, по сути, при каждом техобслуживании двигателя;
• на новых отечественных машинах и иномарках эта операция производится исключительно по мере необходимости. Обычно она возникает, если произошла деформация головки и началось поступление масла. Проще говоря, когда начало пробивать прокладку головки – надо срочно делать протяжку.

То же самое касается и шлифовки. Ставить нешлифованную головку после ремонта двигателя не имеет смысла: как только двигатель прогреется, будет нарушена герметичность – и в лучшем случае упадёт мощность. В худшем же случае начнётся поступление воздуха в рабочую полость – и закончиться это может чем угодно, вплоть до полного выхода из строя всего мотора.

Данной статьей я расскажу вам, что такое ГБЦ (головка блоков цилиндров), из чего она состоит, где находится и как действует. Так же объясню, зачем необходим этот немаловажный для работы автомобиля узел.

Разберемся с определением.

Итак, головка блоков цилиндров (ГБЦ) – это крышка, которая закрывает блок цилиндров от любых внешних негативных влияний. Она представляет собой деталь сложной формы, изготовленную, как правило, из алюминиевого сплава или легированного чугуна способом точечного литья. После прохождения этапа литья, чтобы избавится от остаточного напряжения, возникшего на предыдущем этапе, ее подвергают искусственному старению с помощью механической обработки.

Внутренняя поверхность ГБЦ при этом представляет собой идеально гладкую поверхность, что указывает на высокую значимость данного узла. Чтобы более надежно соединить ГБЦ с блоком цилиндров, ее нижнюю часть производят немного расширенной.

Конструктивные особенности ГБЦ.

Головка блоков цилиндров современных авто имеют сложную конструкцию и включают очень большое количество различных деталей (клапана газораспределения, привод свечей зажигания, форсунки и т.д.). Также сюда устанавливаются – выпускные и впускные клапана, камера сгорания топлива, распределительный вал и многое другое. На автомобили с однорядными двигателями устанавливают общую ГБЦ, а на многорядные двигатели — W-образные, где на каждый ряд цилиндров устанавливают отдельную головку.

Строение и основные функции, которые выполняет головка блоков цилиндров в период работы.

1. Крышка ГБЦ (на которой находится маслоналивное отверстие) – на нее возлагается функция защиты блока цилиндров от негативных воздействий и засорения.
2. Резиновый уплотнитель (прокладка головки блока цилиндров) — используется при креплении крышки ГБЦ и выполняет функцию уплотнителя в местах крепления крышки к блоку цилиндров. Прокладка предназначена для однократного использования, поэтому не стоит экономить на ее замене при ремонте или обслуживании данного узла.
3. Камеры для сгорания топлива.
4. Расположенные на корпусе головки резьбовые отверстия, предназначенные для форсунок или свечей зажигания.
5. Полость для распредвала и натяжителя цепи – расположена в передней части ГБЦ.

Место в верхней части ГБЦ отведено для клапанных пружин и втулок, опорных шайб и корпусов подшипников распредвала, а также в корпусе имеются отверстия для установки впускного и выпускного коллекторов. Есть в ГБЦ и место для ГРМ (газораспределительного механизма).

При несвоевременном или неправильном обслуживании головки блока цилиндров могут возникнуть серьезные поломки в связи с большим количеством различных узлов и механизмов, находящихся в непосредственном взаимодействии друг с другом, что в свою очередь приведет к весьма дорогому ремонту, читаем . Это связано с тем, что для разборки или даже для частичного ремонта одного из узлов практически всегда необходимо снимать головку, а этот процесс весьма трудоёмкий.

При установке ГБЦ обратно необходимо соблюдать определённую последовательность и четкий момент затяжки, которые определяет завод изготовитель данного автомобиля, подробнее в статье . Если пренебречь этими правилами и недожать до необходимого момента – можно испортить прокладку, потерять масло и охлаждающую жидкость, и как результат — поломка. В худшем варианте охлаждающая жидкость попадет в масло, и дальше в цилиндр, что приведет к поломке гильзы цилиндра. Слишком большое усилие — приведет к порче мягкого корпуса головки, что потребует его восстановления. Поэтому советуем вам производить ремонт не своими силами, а прибегая к помощи квалифицированных специалистов.

Что такое ГБЦ на мотоцикле?

Если говорить вкратце, то ГБЦ отвечает за формирование камеры сгорания, подачу в камеру горючей смеси и дальнейший отвод отработавших газов.

Как переводится ГБЦ?

Аббревиатура ГБЦ расшифровывается просто. Это головка блока цилиндров – деталь, которую можно отнести к одной из самых важных во всем двигателе внутреннего сгорания в целом. Именно этот узел контролирует процесс сгорания топлива и отвечает за вывод наружу отработанных элементов, в данном случае газов.

Как устроен ГБЦ?

Строение головки блока цилиндров несложное, несмотря на свою значимость в работе двигателя автомобиля. В его строение входят впускные и выпускные клапаны газораспределения, автомобильные свечи зажигания, если это бензиновый двигатель, или форсунки, если дизельный, а также блок камеры сгорания топливно-воздушной смеси.

Сколько стоит ремонт головки блока?

Виды работ	Цена
Подварка поверхности	от 1550 руб.
Сварка трещин ГБЦ	от 1550 руб.
Сварка трещины от седла	3000 руб.
Сварка трещины под форкамерой	3500 руб.

Что будет если пробило прокладку ГБЦ?

Пробой прокладки ГБЦ приводит к таким неприятным последствиям как перегрев двигателя, плохая работа печки, появление отработанных газов из-под капота автомобиля, возникновении эмульсии в моторном масле, появлении белого дыма из выхлопной трубы и некоторым другим.

Как определить неисправность головки блока цилиндров?

Прокладка головки блока цилиндров. Вот некоторые «симптомы», которые могут говорить о её износе: Подтекание масла или охлаждающей жидкости в месте соединения ГБЦ и блока цилиндров. Появление на масляном щупе белой субстанции. Выхлопной газ становится белого цвета (антифриз попадает в газораспределительную систему).

Что такое ГБЦ на машине?

Головка блока цилиндров (в дальнейшем ГБЦ), или сокращенно «головка», «голова» двигателя, расположена в его верхней части. Она соединяется с блоком цилиндров при помощи болтов. Это одна из главных деталей мотора, являющаяся основой конструктива. ГБЦ можно сравнить с крышкой, закрывающей цилиндры двигателя.

Что такое головка в машине?

ГБЦ, это верхняя часть блока цилиндров двигателя внутреннего сгорания. Она крепится на нем при помощи болтов или специальных шпилек. Основное назначение головки — контроль поступления топлива в рабочие цилиндры, обеспечение его сгорание, контроль и распределение потоков газов.

Как крепится головка к блоку цилиндров?

Крепление головки к блоку осуществляется силовыми болтами или шпильками с гайками и шайбами (в случае болтов они также имеют шайбы). Как индивидуальные, так и общие для ряда цилиндров, головки монтируют с затяжкой по указанному заводом способу (последовательность, усилие затяжки, довороты на угол).

Что входит в ремонт головки блока цилиндров?

В ремонтные работы ГБЦ в нашем автосервисе входят: проверка головки блока, ремонт или замена фасок седел клапана, шлифование или фрезерование привалочной плоскости, замена прокладок ГБЦ, восстановление или замена клапанов, шлифовка головки блока, замена распределительного вала, заделывание трещин при помощи сварки, …

Сколько стоит заменить головку блока цилиндров?

Цены на замену блока цилиндров в СТО БАЛТ

Наименование услуги	ЦЕНА
Замена головки блока цилиндров ( снять / поставить ГБЦ )	5000 руб.
Замена головки блока цилиндров ( с разборкой и ремонтом ГБЦ ) 8 клапанов	12000 руб.
Замена прокладки ГБЦ ( с разборкой и ремонтом ГБЦ ) 8 клапанов	12000 руб.

Почему пробивает прокладку головки блока?

Почему прогорает прокладка Среди основных причин прогара прокладок ГБЦ называют: нарушение правил эксплуатации – перегрев из-за недостаточного охлаждения или сбоев в системе сгорания; нарушение ремонтной технологии — неправильные усилие и порядок затяжки ботов ГБЦ.

Сколько стоит замена прокладки головки блока цилиндров?

Цена замены прокладки ГБЦ Стоимость замены прокладки ГБЦ — от 6000 рублей. Это может показаться дорого, но нужно учитывать сложность работ. Чтобы добраться до прокладки необходимо разобрать головку блока цилиндра.

Как понять что пробита прокладка?

Признаки пробитой прокладки ГБЦ

1. Прострел между двумя цилиндрами …
2. Прогар между цилиндром системой охлаждения …
3. Пробита прокладка ГБЦ: подтеки масла …
4. Рост температуры двигателя …
5. Моторное масло теряет свойства, если пробита прокладка ГБЦ …
6. Мокрые свечи или нагар на них

Почему постоянно пробивает прокладку ГБЦ?

Первой и главной причиной является перегрев. Когда температура силового агрегата выходит за рамки допустимой, первым делом деформируется головка блока цилиндров. Еще одна причина — замена прокладки после ремонта мотора. Если она изготовлена не из металла, ее через некоторое время необходимо пережать.

Что такое башка в машине?

Головка блока цилиндров (ГБЦ), так называемая «башка» или «голова», представляет из себя крышку, расположенную над цилиндровым блоком и является частью двигателя и выполняет ведущую роль во всем блоке двигателя.

Что такое ремонт ГБЦ?

Ремонт клапанного механизма ГБЦ (головки блока цилиндров) Ремонт клапанного механизма в самом стандартном случае заключается в замене изношенных направляющих втулок клапанов на новые и последующей правке седел клапанов с целью восстановления соосности седел и направляющих втулок.

Как снять головку блока цилиндров

Athlon1 › Блог › Ремонтируем головку блока цилиндров (ГБЦ) в домашних условиях ВАЗ.

Сразу предупреждаю, что без слесарных навыков и специального инструмента ( фото см. ниже) самостоятельно выполнить эту работу невозможно.

Ремонт головки блока цилиндров, обычно, требуется после пробега автомобилем более 200 — 300 тысяч километров, подразумевается замена изношенных направляющих втулок клапанов и самих клапанов. Замену маслоотражательных колпачков не будем считать ремонтом головки т. к. эта процедура не требует её снятия с двигателя и освоена уже многими автомобилистами, и требует 2-а — 3-и часа времени. Но! Хочу предупредить “любителей” и профессионалов, что эта простая процедура нередко заканчивается и настоящим ремонтом головки. Будьте очень внимательны и аккуратны при снятии и запрессовке маслоотражательных колпачков. Металл направляющей втулки очень хрупок и неопытные “мастера”, бывает, обламывают верхнюю часть втулки, на которой сидит колпачок. И тогда начинается процедура, о которой я и расскажу ниже.

Как снять — поставить головку рассказывать не буду, только кратко напомню. Не забудьте слить тосол, перед снятием совместите установочные метки коленчатого вала и распредвала, приготовьте новую прокладку под головку и обзаведитесь динамометрическим ключом.

Итак приступаем к работе. Головка снята и у нас в руках, если вы новичок в этом деле, то запомните как стоит распредвал, чтоб потом не ломать свою голову( ориентируйтесь по пазу шпонки шкива на 08-х и по штифту под шестерню на 01-х). Снимаем распредвал (на 01-х это уже сделано, на 08-х тоже можно снять на моторе), поочерёдно ослабляя гайки крепления, согласно схеме. Ослабляем и откручиваем понемногу для того, что бы не треснула “постель” распредвала, особенно это относится к 08-м. (Когда откручиваем болты крепления головки, то тоже придерживаемся этого правила)

Слева схема затяжки и ослабления “постели” распредвала. Справа схема затяжки головки блока. А — “классика”, моторы с цепным приводом газораспределительного механизма. Б — 08-е и “классика” с ремнём — мотор 2105.

Снимаем “рокера” в “классике” и “стаканчики” с регулировочными шайбами на 08-х и раскладываем так, что бы знать, что откуда снято. К этим “кучкам” потом будем добавлять и клапана с пружинами, тарелками и прочим.

Далее рассухариваем клапана вынимаем их из головки, не забыв разложить все детали по “кучкам”. Даже если вы собираетесь заменить все клапана с направляющими втулками на новые, всё равно раскладываем по “кучкам”. Дальнейший подробный визуальный осмотр этих деталей может дать полезную диагностическую информацию о двигателе в целом и о головке блока в частности.

Внимательно осматриваем сёдла клапанов, если на их рабочей поверхности нет заметных раковин и выгораний, то при замене клапанов достаточно будет ограничиться только притиркой нового клапана. В ходе притирки контролируем поверхности на предмет наличия дефектов. Если притирка не убирает раковины или прогары на седле, то придётся седло зенковать ( шарожить, есть такое выражение от слова шарожка — зенкер). В случае замены направляющей втулки шарожить, скорее всего, придётся наверняка. Абсолютной соосности старой и новой втулки не встречал ни разу, а поэтому тарелка клапана будет касаться седла не всей поверхностью.

При зенковке седла не перестарайтесь, если снимите слишком много металла, то клапан сильно поднимется вверх относительно остальных деталей клапанного механизма и может не хватить доступных регулировок. ( На “классике” регулировочный болт уходит сильно вниз, а на 08-х можете не найти таких тонких регулировочных шайб.)

Регулировку клапанов после любых работ, связанных со снятием распредвала, делать обязательно, даже если вы просто заменили маслоотражательные колпачки и даже если просто посмотрели, а что там творится.:) Дело в том, что “постель” распредвала в любом случае “подожмётся” и зазоры (тепловые зазоры — которые мы регулируем и называем регулировкой клапанов) уменьшатся. А если зазоры были “на грани” и их совсем не станет, то мы рискуем получить прогоревшие клапана и очередной ремонт головки. Ну а если менялись клапана или втулки или шарожились сёдла, то тут регулировка проводится категорически и обязательно…

Подготавливаем себе рабочее место, правда это надо было сделать ещё раньше. Желательно иметь прочный ровный стол и кусок фанеры не тоньше 10 мм. на которой мы будем “валять” нашу “голову”.

Дальше выбиваем старые втулки. Для этого ставим головку шпильками “постели” вниз на фанеру или доску, чтобы не помять на них резьбу, и на надёжную неподвижную поверхность, т.к. стучать придётся сильно.

Важным моментом в процедуре замены втулок является подбор новых втулок по наружному диаметру, он должен быть на 5-7 сотых мм. больше диаметра старых. Если диаметр будет больше 7-и соток, то вы их не запрессуете, а только поколете. Если диаметр будет меньше 5-и, то со временем они могут вывалиться из своих гнёзд. А вообще, наружный диаметр “настоящих” втулок, должен быть 14,040 — 14,058 мм. После подбора втулок по наружному диаметру, проверьте и диаметр внутреннего отверстия под клапан, для этого возьмите с собой тот клапан, который будет вставляться в эту втулку. Клапан во втулку должен входить без люфта или не влезать вообще ( всё равно, до и после запрессовки, втулки будут разворачиваться под клапан развёрткой. По возможности, купите втулок с запасом, 1-у или 2-е лишних, на случай, если при запрессовке какую-то расколете.

Клапана при покупке, тоже не мешает промерить — диаметр стержня клапана должен быть 7,985-8,000 мм.

Ну вот, запчастями обзавелись, теперь приступаем к самому главному, запрессовке новых направляющих втулок. Ставим головку на электрическую плитку ( а может вы придумаете и ещё какой-нибудь подходящий метод нагрева, только ни в коем случае не газовой горелкой и не открытым огнём) и разогреваем примерно до 100 градусов по Цельсию( не по Фаренгейту :-))). На 2-х киловаттной плитке это займёт примерно час времени. Плитка греется медленно, теплопроводность у металла головки хорошая и прогрев получается довольно равномерный, так что голову не поведёт, если кто засомневался. Это время зря не теряем, готовим устойчивый, прочный рабочий стол, чтоб головка у нас не прыгала, при забивании втулок, сортируем втулки по размерам (длинные для выпускных клапанов, короткие для впускных), примеряем оправку для запрессовки к втулкам (во все ли втулки входит направляющий стержень оправки, если нет, то разворачиваем развёрткой) чётко ориентируем себя какие втулки куда забивать ( если, конечно, меняются все, а не одна ) и унимаем внутреннюю дрожь :-)… А если удастся охладить и сами втулки, например в морозильнике или сухом льду, то будет вообще здорово, операция пройдёт как по маслу. Кстати, гнёзда под втулки перед запрессовкой помажьте моторным маслом.

Всё, одеваем рукавицы, ставим головку на стол, снимаем рукавицы и запрессовываем втулки. В идеале втулка входит в гнездо до упора стопорным кольцом за два — три удара.

Далее даём головке остыть и развёртываем втулки второй раз, шарожим (зенкуем) сёдла клапанов и притираем клапана.

О притирке клапанов много сказано, кратко напомню. Притирочную пасту покупаем в магазине, берём у мотористов, одалживаем у друзей или готовим сами из порошка для кухни, содержащего абразивный порошок. Мажем фаску клапана пастой, стержень маслом и вставляем его в направляющую втулку. Переворачиваем головку шпильками вверх и на стержень клапана плотно насаживаем кусок бензошланга длиной 15 -20 см. Зажимаем шланг между ладоней и крутим туда-сюда, подтягивая его вверх. Внешним признаком удовлетворительной притирки будет матово-серый цвет рабочих поверхностей. Проверьте герметичность клапанов — залейте в камеру сгорания керосин, при свободно вставленных клапанах ( впускном и выпускном). Если в течении 10 — 20 сек. керосин не убывает т. е. не просачивается, значит порядок.

Перед дальнейшими работами не забудьте отмыть головку от притирочной пасты.

Ну вот, кажется, и всё. Собираем всё в обратной последовательности, не забыв поставить новые маслоотражательные колпачки. Успехов Вам!

Как снять головку блока цилиндров на двигателе

Водители, которые пытаются устранять различные поломки в своем автомобиле своими руками, часто сталкиваются с необходимостью снимать головку блока цилиндров на двигателе, например, для замены прокладки головки двигателя. Что такое ГБЦ и все, что с ней связано будем рассматривать в этой статье.

Что такое ГБЦ в автомобиле

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.

Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

1. Головка блока цилиндров.
2. Прокладка ГБЦ.
3. Направляющая втулка клапана.
4. Маслоотражатель.
5. Прокладка крышки ГБЦ.
6. Крышка ГБЦ.
7. Силовая полоска.
8. Пробка для заливки масла в ДВС.
9. Болт крепления ГБЦ.
10. Шпилька крепления крышки ГБЦ.
11. Гайка крепления крышки головки блока цилиндров.
12. Передняя прокладка крышки ГБЦ.
13. Заглушка.

Устройство ГБЦ:

1. Один или более распределительных валов.
2. Камеры сгорания.
3. Места крепления газораспределительного механизма (ГРМ).
4. Рубашка системы охлаждения.
5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
6. Каналы для подачи моторного масла.

В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.

Как правильно разобрать головку блока цилиндров (ГБЦ)

Чтобы снять головку блока цилиндров своими руками требуется знать правильный порядок демонтажа и, тем более, монтажа ГБЦ.

Инструменты и порядок разборки ГБЦ:

1. Требуются набор инструментов и динамометрический ключ. Новичку лучше будет скачать в интернете руководство по ремонту и эксплуатации двигателя для конкретной марки и модели авто или иметь под рукой книгу. Потому как двигатели бывают разные, если вы имеет редкую модель машины и хотите сделать ремонт самостоятельно.
2. Желательно проводить ремонт в гараже или на улице, если нет дождя.
3. Отсоединить клеммы аккумулятора и снять АКБ.
4. Отсоединить провода и датчики электронного системного управления ДВС (ЭСУД).
5. Отсоединить от ГБЦ шланги, патрубки. Желательно, опять же для новичка, отмечать фломастером что куда подсоединяется, чтобы потом не чесать затылок при сборке.
6. Отсоединить мешающее разборке навесное оборудование от головки БЦ.
7. Приступить непосредственно к демонтажу головки двигателя. Снять крышку ГБЦ.
8. Снять ремень ГРМ и защищающий кожух.
9. Открутить болты крепления головки к блоку. Их, как правило, 10 штук.
10. Далее снимаем головку.

Прикипела ГБЦ: как снять

Открутив все болты, бывает такое, что головка блока цилиндров никак не хочет отрываться от БЦ. Это называется прикепела ГБЦ. Также, причиной невозможности разделения головки от основного блока, в том, что отверстия шпилек завальцевались.

Если ГБЦ прикипела намертво, то беспорядочно стучать молотком по самой головке очень опасно, так как сплав не обладает пластической деформацией, а при сильном ударе может просто расколоться. Поэтому в этом случае следует не торопиться, даже когда рядом стоят люди и смотрят как вы делаете ремонт (некоторые нервничают когда кто-то незнакомые смотрят как они работают).

Как оторвать головку:

• использовать ВД-40 (ВДшка), набрызгать по периметру соединения ГБЦ с БЦ;
• использую тонкий крепкий нож попробовать просунуть над или под прокладкой; при нахождении хоть малого зазора в пол миллиметра брызгать туда ту же самую ВД40 антиржавчину или любой растворитель;
• стучать по корпусу, предварительно приложив широкую доску, чтобы удар приходился не в одно точку;
• использовать смекалку, например, домкратом и гвоздодеромНо и после всех предпринятых мер прикипевшую ГБЦ невозможно оторвать от блока цилиндров.
• и, наконец, самым эффективным методом в этом случае аккуратно забивать зубило в разных местах. Если делать аккуратно, чувствовать удар, то не будет сколов.

Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Снятие головки блока цилиндров: правильный демонтаж ГБЦ

Головка блока цилиндров (ГБЦ) является одним из важнейших составных элементов двигателя. В головке большинства современных моторов находится газораспределительный механизм, частично изготовлена камера сгорания, выполнены каналы систем смазки и охлаждения, по которым циркулируют рабочие жидкости. В случае возникновения определенных неисправностей может понадобиться снятие ГБЦ как для ремонта самой головки и механизмов внутри нее, так и для получения доступа к деталям и элементам в блоке цилиндров (например, ЦПГ).

Причины, по которым приходится снимать головку, могут быть разными. Достаточно часто ГБЦ демонтируют в результате перегрева двигателя, в случае необходимости замены прокладки головки блока цилиндров или ремонта ГРМ. Частым поводом для снятия головки также становится возникновение трещин в ее корпусе или появление других дефектов. В таких ситуациях головку блока снимают для диагностики на проверочном стенде и затем проводят ремонт. Достаточно часто доработки мотора во время незначительного тюнинга или глубокого форсирования двигателя предполагают демонтаж ГБЦ. Отметим, что данная операция считается достаточно серьезной и требует определенных навыков и специального оборудования. По этой причине мы намерены далее поговорить о том, как снять головку блока цилиндров самому и сделать это правильно.

Снятие ГБЦ: порядок действий и общие рекомендации

1. Перед началом работ по снятию головки блока цилиндров следует иметь все необходимые инструменты, а также динамометрический ключ. Также крайне желательно, чтобы под рукой было руководство по ремонту и обслуживанию конкретной модели силового агрегата.
2. Все работы оптимально проводить в гараже, который имеет смотровую яму, или на подъемнике. В крайнем случае, можно воспользоваться эстакадой. Общий процесс подготовки перед снятием предполагает отсоединение клемм от АКБ, далее снимается сам аккумулятор.
3. Следующим шагом становится отключение проводов системы зажигания, размыкание разъемов всевозможных датчиков ЭСУД. Затем сливаются техжидкости, от головки отсоединяются все шланги, патрубки и трубопроводы. Рекомендуется помечать все снятые детали маркером, а также наклеивать стикеры с пометками. Это позволит значительно упростить и ускорить процесс обратной сборки. Далее от головки отсоединяются элементы навесного оборудования, которые будут мешать снятию.
4. После того, как все будет отключено, можно начинать снятие ГБЦ. Прежде всего, нужно демонтировать крышку головки блока цилиндров, снять ремень ГРМ и его защитный кожух, а также выполнить все остальные сопутствующие операции. По окончании болты крепления головки блока цилиндров нужно выкручивать в точном соответствии со схемой, которая присутствует в руководстве по эксплуатации и ремонту конкретной модели ТС.

Как снять головку блока самому

Прежде всего, начнем с инструментов. Для проведения процедуры демонтажа головки понадобятся: накидные ключи с торцевой головкой, динамометрический ключ, плоская отвертка, плоскогубцы, нож, кусачки молоток, отдельные емкости для слива антифриза и моторного масла. Отметим, что для эффективного снятия ГБЦ в гаражных условиях лучше выполнять данную процедуру вдвоем, то есть понадобиться пригласить помощника. Дело в том, что сама головка имеет значительный вес и ее не так просто извлечь самому из подкапотного пространства без специнструмнта. Параллельно с этим во время разборки двигателя также можно столкнуться со сложностями, которые потребуют помощи со стороны еще одного участника.

Итак, все действия по порядку.

• Если имеется пластиковая декоративная крышка, закрывающая двигатель сверху, тогда ее необходимо снять. Желательно также сразу снять защиту картера двигателя (при наличии). Затем понадобится отсоединить обе клеммы с АКБ, силовые провода отодвинуть в сторону и вынуть аккумулятор.
• Далее в подготовленные емкости сливается масло и ОЖ. Для слива масла откручивается сливная пробка в поддоне. Чтобы слить охлаждающую жидкость, нужно открутить крышку расширительного бачка и сливную пробку на радиаторе системы охлаждения. После слива рабочих жидкостей все пробки и крышки можно закрутить.
• Теперь нужно снять хомут, которым шланг подачи ОЖ крепится к радиатору печки. Для снятия плоскогубцами прижимаются металлические зацепы хомута, после чего хомут сдвигается по шлангу. После этого шланг снимается с патрубка.
• Теперь нужно ослабить натяжение приводного ремня генератора и насоса ГУР, после чего ремень снимается со шкивов. Параллельно нужно выкрутить болт крепления боковой планки генератора. Это позволит повернуть генератор на крепежном кронштейне и отвести в сторону от мотора.
• Далее следует уделить внимание фазам газораспределения. Для того чтобы фазы не сбились, поршень в первом цилиндре нужно выставить в ВМТ.
• Затем понадобится отсоединить держатель жгута проводки от кронштейна. Аналогичных действий потребует и колодка жгута. После указанную колодку и датчик температуры ОЖ нужно разъединить. Далее нужно перерезать хомут, которым провод крепится к шлангу. Теперь можно разъединить колодку жгута проводов датчика кислорода. После этого жгут проводов отводится в сторону.
• Следующим шагом становится снятие воздушного фильтра и его корпуса, после чего снимается ремень ГРМ. Затем понадобиться снять шкив распредвала. Для снятия шкив фиксируется отверткой и плоскогубцами от прокручивания, после чего можно выкручивать крепежный болт шкива.
• Теперь можно ослабить хомут и снять шланг радиатора с патрубка крышки термостата. Параллельно снимается задняя крышка-кожух привода механизма газораспределения.
• Далее разъемы РХХ, ДПДЗ и топливных форсунок отключаются от жгута проводки. После этого извлекается наконечник привода заслонки дросселя (находится в пазу). Также из прорези в кронштейне вынимается резиновый демпфер троса, что позволит отвести трос так, чтобы элемент не мешал дальнейшему снятию ГБЦ.
• Далее переходим к крышке головки блока, от которой отсоединяются патрубки системы вентиляции картера, подачи воздуха и т.д.
• Затем снимается подводящий воздушный патрубок, который отсоединяется от дросселя. Также нужно вынуть электромагнитный клапан системы ЕГР, температурный датчик ОЖ отсоединяется от жгута проводки.
• Следующим шагом становится отсоединение шланга слива горючего от штуцера регулятора давления топлива, а также шланг отвода от топливного фильтра.
• Теперь можно ослабить хомуты и отсоединить шланги подачи и слива ОЖ от патрубков в области дроссельного узла. Параллельно снимается шланг вентиляции адсорбера, датчик абсолютного давления отсоединяется от впускной трубы. Дополнительно понадобится снять хомут, который крепит шланг вакуумного усилителя тормозов.
• После этого можно разъединить катушку зажигания и провода. Наконечники свечных проводов снимаются со свечей зажигания, сами провода отключаются от катушки зажигания и убираются из моторного отсека.
• Затем ключом откручивается нижний болт крепления, которое удерживает кронштейн впускной трубы. Также торцевым ключом выкручивается пара верхних болтов. Затем можно вывести держатель патрубков системы охлаждения, которые находятся под кронштейном. После этого приемную трубу отсоединяют от выпускного коллектора.
• По окончании откручиваются болты, при помощи которых головка присоединена к блоку цилиндров. Болты надо выкручивают не сразу, а в несколько подходов. Два раза болты головки ослабляются только на половину оборота, а уже затем выкручиваются полностью. Выкручивать болты нужно с учетом определенной последовательности, которая, обычно, противоположна последовательности затяжки. Данную информацию можно найти в мануале.
• После откручивания болты следует вынуть, снять корпус распредвала и демонтировать ГБЦ. Головку можно вынимать как вместе с впускной трубой и выпускным коллектором, так и отдельно. Это будет зависеть от конкретной необходимости снять те или иные элементы.

Прикипела головка блока цилиндров: что делать

В ряде случаев после откручивания болтов не удается снять прикипевшую головку блока цилиндров, также могут не выкручиваться шпильки. Головка блока может прикипеть на прокладке или изначально быть перетянутой на шпильках. Во втором случае алюминий корпуса ГБЦ «обжимает» шпильки и крепко держится за них. В результате сдвинуть или поднять ГБЦ не удается.

Еще одним способом является подъем поршня в первом цилиндре практически в ВМТ, но так, чтобы осталось немного места, то есть поршень находился на такте сжатия. Если позволяет конструкция, можно ориентироваться по бегунку трамблера, который станет в положение первого цилиндра. Получается, клапана будут закрыты. Далее через свечное отверстие в цилиндр заливается немного моторного масла, затем свеча зажигания закручивается. После двигатель проворачивается вручную, в результате чего головка должна сдвинуться с места в том случае, если полностью откручены крепежные болты. Бывает так, что поднимется только передняя часть. Это значит, что процедуру нужно проделать и с четвертым цилиндром. Добавим, что некоторые мастера прокручивают мотор не вручную, а стартером. При этом не стоит забывать, что есть риск погнуть шатун. Если головка отошла, тогда ее нужно раскачивать и далее пробовать поднимать.

Случается, что ни один способ не помогает, тогда одним из самых простых и одновременно опасных решений можно считать вставку широкой плоской стамески путем забивания прямо в прокладку ГБЦ. Забивать нужно осторожно, чтобы не повредить привалочную плоскость блока и головки. Отметим, что в ряде случаев плоскость все равно повреждается, в чем и заключается главный недостаток.

Еще одним решением, которое помогает выкрутить шпильки, является их выкручивание при помощи так называемого шпильковерта или посредством установки двух гаек. Также на шпильки можно накрутить гайки, затем обварить их сваркой и выкрутить подобно обычным болтам. Минусом можно считать то, что шпильки в этом случае нужно будет менять.

Подведем итоги

После проведения всех ремонтных работ с ГБЦ последующую сборку следует произвести в обратной последовательности, точно соблюдая момент затяжки болтов и схему обтяжки головки динамометрическим ключом на конкретном ДВС. Параллельно следует проверить состояние патрубков, шлангов и надежность фиксации всех хомутов, заменяя при необходимости отдельные детали и крепежные элементы на новые. Добавим, что перед началом сборки желательно сразу иметь в запасе новые хомуты.

Демонтаж головки блока цилиндров

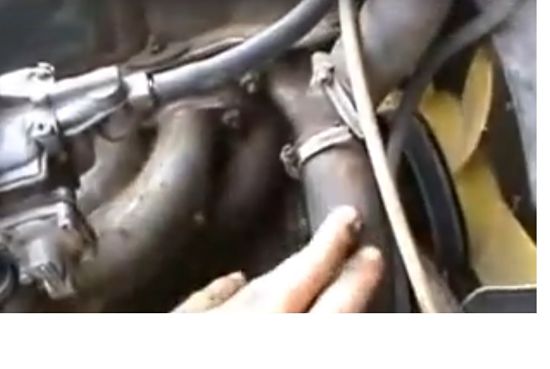

Ремонт двигателя ВАЗа подразумевает снятие головки блока цилиндров. И насколько правильно это будет сделано, настолько уменьшатся затраты при ее установке (физические и финансовые).

Головка блока цилиндров — один из самых важных узлов автомобиля, и правильный ремонт во многом обеспечивает надежную и долгую работу двигателя. А любой ремонт начинается с разборки.

В данном материале подробно рассказано, как снять ГБЦ (головку блока цилиндров) с классических автомобилей семейства ВАЗ.

Снятие головки блока цилиндров

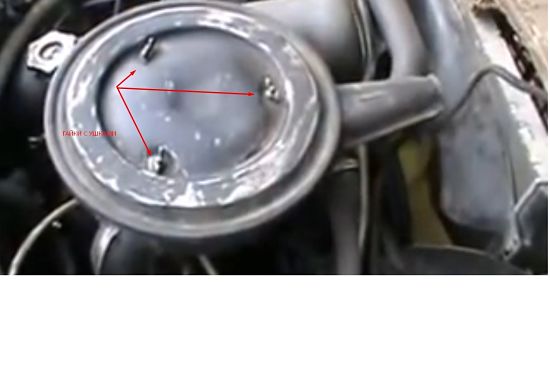

Для начала раскручиваем гайки на крышке воздушного фильтра, для этого даже не понадобится ключ, так как эти гайки имеют «ушки», за которые можно их открутить.

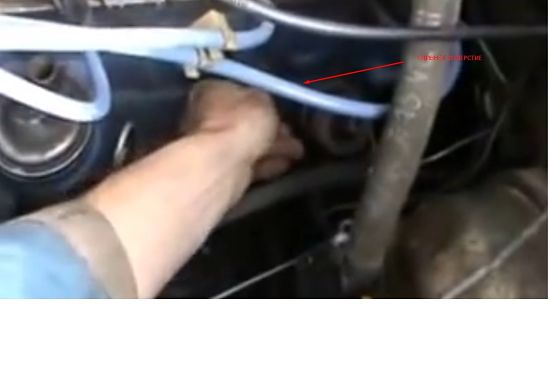

Открутив крышку, переходим к радиатору охлаждения, с него сливаем охлаждающую жидкость, которая выльется при снятии головки. Сбоку двигателя, на блоке, есть специальное сливное отверстие, заглушенное болтом (или специальным сливным краником).

Важно! Не забудьте открыть крышку радиатора, чтобы не создался вакуум, который не даст жидкости стечь.

Затем ключом откручиваем корпус воздушного фильтра (четыре болта), они прижимают корпус к карбюратору. В случае, если на автомобиле установлено газовое оборудование, аккуратно отсоединяем патрубки, которые «идут» к корпусу воздушного фильтра.

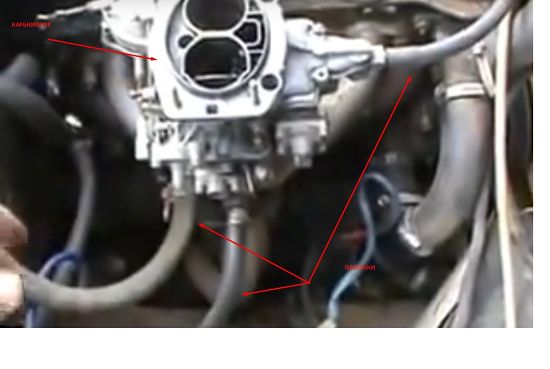

После снятия крышки фильтра отсоединяем патрубки от карбюратора.

Важно! Не забудьте, кроме патрубков, отсоединить тросики «подсоса и дроссельной заслонки

Затем отсоединяем патрубки, которые подведены к корпусу мотора сбоку и спереди. Неопытным автолюбителям рекомендуется записывать, откуда какой патрубок отсоединялся. Альтернативным и современным способом является съемка ключевых моментов разборки на смартфон.

Некоторые автолюбители утверждают, что трамблер не мешает при снятии головки, но опытные автослесари утверждают: «Не ленитесь и снимите его». Следующим отсоединяется шланг печки, а так как часто он бывает «прикипевшим», то на это понадобится время и усилия.

Теперь приступает к отсоединению глушителя, а это занимает много времени, так как он часто «прикипает» к коллектору. Слесари знают, что лучшее средство в такой ситуации – WD 40, с его помощью справитесь со многими проблемами. У каждого автолюбителя, особенно у владельцев отечественной техники, WD 40 должно быть ОБЯЗАТЕЛЬНО!

Отсоединенный от коллектора глушитель не обязательно снимать полностью, его можно отвести вниз , чтоб не мешал. При обратном процессе (когда ставите головку на место), вам будет проще попасть на шпильки.

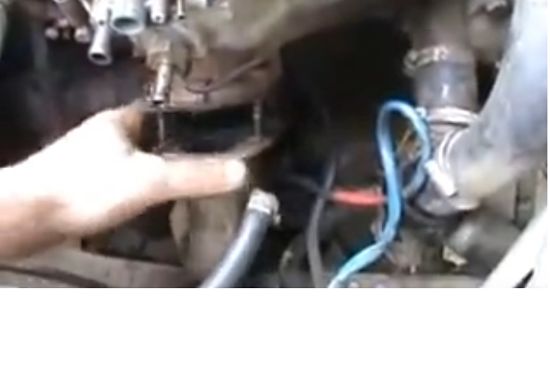

Теперь снимем клапанную крышку. Ничего сложного в этом процессе нет, останавливаться подробно на нем мы не будем, на очереди звездочка и распредвал.

Важно! Заранее приготовьте чистую емкость под болты, чтобы они не попадали на землю или в пыль.

Болты распредвала, звездочки и т. д, сложите в саму крышку распредвала, это поможет не перепутать их с другими и облегчит обратную сборку.

С помощью накидного ключа или головки откручиваем гайку, которая крепит звездочку. Открутив, снимаем звездочку со своего места. При этом не страшно, если цепь упадет вниз, потом ее можно легко достать. Теперь осталось снять распредвал и открутить саму головку блока цилиндров, подготовительную работу мы удачно провели.

Чтобы снять распредвал, воспользуйтесь любым ключом, какой есть под рукой, тем и откручивайте.

Важно! Откручивать распредвал, нужно начиная с крайних гаек. Это необходимо для того, чтобы его не перекосило.

Головка блока цилиндров испытывает сильные температурные нагрузки. Из-за этого крепящие ее болты прикипают. Что советуют опытные мотористы? Нужно болты аккуратно сорвать на четверть оборота и оставить в таком положении на время.

Ещё кое-что полезное для Вас:

Видео: Снятие головки блока ВАЗ классика

Для чего это нужно? Чтобы прижимная сила, которая удерживает головку блока цилиндров, равномерно распределялась на все болты. Иначе, если первые болты вытащить, остальные будет невозможно сорвать.

Для откручивания головки требуется применить большое усилие. Но не всякий инструмент это выдержит, поэтому выбирать его при покупке нужно тщательно, чтобы потом не приходилось покупать очередной. Чтобы сильно не «надрываться» при откручивании болтов головки блока цилиндров, рекомендуется пользоваться каким-либо рычагом.

Не пугайтесь треска, который слышен при срыве болтов ГБЦ, это нормально. После того как сорваны болты, следует аккуратно по очереди их выкрутить. Перед снятием ГБЦ стоит еще раз проверить, все ли отсоединено от него.

Когда визуальный осмотр на предмет неоткрученных креплений, забытых тросиков и патрубков закончен, нужно резким движением, но без «фанатизма», сорвать головку блока цилиндров, дернув ее вверх. Перед вами предстанет такая картина.

Если соблюдать технику безопасности, пользоваться качественным инструментом и следовать советам более опытных автолюбителей, то можно быстро, без лишних расходов и безопасно, самостоятельно снять головку блока цилиндров с двигателя классической модели ВАЗа.

Снятая головка блока цилиндров дает возможность определить состояние клапанов и указать, исправно ли работают системы мотора. По цвету тарелок клапанов сделайте предварительную диагностику многих систем и агрегатов, например, качество горючей смеси, на которой работает двигатель. Если все хорошо, то тарелки однородного светло-коричневого или серого цвета.

Как снять и установить головку блока цилиндров

Необходимость снятия головки блока цилиндров (ГБЦ) может возникнуть в различных случаях. Чаще всего демонтаж необходим в ситуациях, когда прогорела и нуждается в замене прокладка ГБЦ. Также снятие головки блока цилиндров понадобится, когда планируется форсирование движка. Появляется необходимость диагностики по поводу возможных дефектов в корпусе ГБК, либо в случаях, когда требуется доступ к поршневой группе мотора. Во всех этих случаях приходится демонтировать, что при наличии знаний и инструментов может быть осуществлено автовладельцем и самостоятельно.

Демонтаж головки блока цилиндров

Работы по демонтажу лучше всего проводить на подъемнике, эстакаде или загнав автомобиль в смотровую яму. Подготовка к снятию ГБЦ состоит из следующих этапов.

1. Для начала необходимо снять аккумулятор и отсоединить высоковольтные провода зажигания.
2. Затем следует отсоединить датчики электронной системы управления двигателем.
3. Далее необходимо слить все технические жидкости (охлаждающую жидкость, масло) в специально подготовленные емкости. Затем нужно отсоединить все трубопроводы топливных магистралей и системы охлаждения, подсоединенных к головке. При необходимости можно отметить места крепления маркером, чтобы при монтаже их не перепутать.

Дальше можно переходить к снятию самой ГБЦ. Для этого понадобится следующий набор инструментов: плоская и крестообразная отвертки, динамометрический ключ, кусачки, набор торцевых ключей, молоток, плоскогубцы. Также желательно производить эту процедуру вдвоем — вес ГБЦ таков, что одному достаточно тяжело вытащить ее из подкапотного пространства.

1. Сначала необходимо снять декоративную крышку двигателя, также можно демонтировать защиту картера. Затем нужно снять защитный кожух ремня ГРМ и сам ремень. Также необходимо снять зубчатый шкив распределительного вала. В процессе можно проверить сальник распредвала на предмет течи.
2. Затем с помощью ключа на 10 и плоской отвертки демонтируется крышка головки блока цилиндров (клапанная крышка).
3. Далее с помощью торцевого ключа на 10 нужно открутить винты крепления ГБЦ к блоку цилиндров. Перед этим можно очистить их от накипи и нагара — это значительно облегчит процедуру. Предварительно винты нужно окрутить на 0,5-1,5 оборота, затем они откручиваются и вынимаются полностью вместе с шайбами.
4. Затем ГБЦ вынимается из посадочного места. В этом случае может понадобиться напарник, так как из-за немалого веса и неудобства выемки в одиночку сделать это может быть затруднительно.

Диагностика ГБЦ

Диагностика ГБЦ предполагает поиск возможных неисправностей, определить которые зачастую можно и по внешнему виду. Поэтому после демонтажа нужно очистить ее плоскость от нагара и накипи. Для этого можно использовать дизельное топливом или бензин, а лучше всего «отмочить» головку блока в ванне с каустической содой.

После очистки можно попытаться визуально определить наличие повреждений ГБЦ.

1. Сначала необходимо осмотреть корпус головки на предмет наличия сколов, заусениц и иных механических повреждений. В случае, если в корпусе обнаруживаются значительные трещины, то это прямой путь к замене ГБЦ. Такие повреждения не ремонтируются.
2. Также необходимо проверить плоскость крепления ГБЦ к блоку цилиндров. Из-за перегрева двигателя она может искривляться, что приводит к просачиванию охлаждающей жидкости в моторное масло, после чего жизнь движка будет недолгой. Для проверки плоскости можно использовать точную измерительную линейку. Если зазор между ней и плоскостью ГБЦ на всем ее протяжении не превышает 0,05 мм, то все в порядке. В обратном случае плоскость придется зашлифовать до нужных значений, если же отклонения велики — придется и вовсе поменять ГБЦ.
3. Также с помощью микрометра проверяются другие элементы ГБЦ: шеек опоры распредвала (не более 0,1 мм), диаметра стержней клапана (до 0,03 мм), диаметра направляющих втулок (до 0,07 мм), зазора между осью клапана и рычагом (до 0,06 мм).
4. Состояние коромысла, рычага, седел и толкателей механизма газораспределения определяется с помощью визуального осмотра. На них не должно быть никаких механических повреждений (царапин и т. д.). При наличии они устраняются с помощью шлифовки.

Также диагностику герметичности ГБЦ можно провести на специальном компьютерном оборудовании — это даст более точные и надежные результаты.

Установка

Несмотря на то, что демонтаж и установка ГБЦ имеют схожие принципы на разных моделях автомобилей, при осуществлении работ по установке понадобится мануал к конкретному авто. Дело в том, что у разных двигателей значительно отличается момент затяжки болтов ГБЦ. Его несоблюдение может привести к нарушению работы головки, прогоранию прокладки ГБЦ, потере герметичности камеры сгорания и другим неприятным последствиям. По этой же причине для установки понадобится динамометрический ключ, необходимый для определения точного заданного момента затяжки болтов.

Установка ГБЦ проводится в последовательности, обратной ее демонтажу. Следует обратить внимание, что старые винты крепления вновь не устанавливаются, так что придется потратиться на новые. Это же относится и к прокладке ГБЦ — ее желательно также заменить на новую. Процесс монтажа коробки выглядит следующим образом.

1. Корпус ГБЦ устанавливается на посадочное место.
2. Затяжка винтов крепления производится с помощью динамометрического ключа, схема затяжки и усилий должна в точности соответствовать сведениям из Руководства по пользованию и ремонту автомобиля.
3. Затем производится монтаж всего навесного оборудования. Для установки трубопроводов топливных магистралей следует использовать отметки, сделанные маркером. Монтаж ремня ГРМ также следует осуществлять согласно выставленным меткам.
4. Затем в расширительный бачок заливается охлаждающая жидкость, также в маслоналивную горловину заливается моторное масло.
5. Далее подключаются высоковольтные провода зажигания, устанавливается аккумуляторная батарея.
6. Затем движок заводится. На работающем двигателе проверяются герметичность соединений выхлопной, охлаждающей и топливной систем.
7. Также необходимо проверить герметичность соединений ГБЦ, крышки и блока цилиндров. При работающем двигателе не должно быть следов подтекания масла или антифриза.

Так как демонтаж и установка головки блока цилиндров должны проводиться в строгой последовательности, то перед тем, как приступить к работе, можно составить письменный план действий. Это значительно облегчит работы, так как снизится вероятность перепутать последовательность действий. Также в процессе установки следует в обязательном порядке соблюдать необходимые зазоры и допуски — в ином случае можно не только снизить характеристики и ресурс двигателя, но и «попасть» на полноценный дорогостоящий ремонт.

Что такое гбц на мотоцикле. Расшифровка термина гбц и связанные с ним работы

Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083

Головка блока цилиндров служит не только крышкой для цилиндров мотора, но и своего рода базой, на которой установлены различные узлы и детали двигателя.

Прокладка под головку блока цилиндров – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Неисправности ГБЦ

Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.

В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.

Замена прокладки ГБЦ

При замене прокладки ГБЦ требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность их затяжки.

Двигатель любого транспортного средства представляет собой достаточно сложный технический агрегат, состоящих из многих механизмов. И каждый из них выполняет свою функцию, направленную на обеспечение движением авто. Предлагаем вам узнать, что представляет собой головка блока цилиндров, зачем она нужна и из каких элементов состоит.

Понятие ГБЦ

Для начала обратимся к расшифровке. ГБЦ — это головка блока цилиндров, которая представляет собой основной узел любого транспортного средства. Его предназначение заключается в контроле происходящего в двигателе процесса сгорания топливной смеси и выводе отработанных газов. По сути ГБЦ — это конкретно крышка, которая закрывает непосредственно блок цилиндров.

ГБЦ может изготавливаться из алюминиевого сплава или легированного чугуна. Когда процесс литья ГБЦ завершен, она подвергается процедуре искусственного старения, это делается с целью избавления компонента от остаточного напряжения. В том случае, если мотор однорядный, то на нем будет установлена одна головка блока цилиндров. Если же он W-образный, то на каждый отдельный ряд цилиндров будет установлена отдельная головка блока.

Очень важно, чтобы головка блока была надежно уплотнена непосредственно с блоком. Именно для этого нижняя часть элемента делается чуть шире, чем верхняя. Прокладка головки блока цилиндров используется для уплотнения двух частей блока.

Монтаж и фиксация ГБЦ происходит при помощи направляющих штифтов, предназначенных для закрепления головки. Непосредственно монтаж является особо важной процедурой, которая осуществляется согласно регламенту, указанному для каждого отдельного авто. Этот регламент является индивидуальным, поэтому устанавливать головку на «Жигули» и пользоваться инструкцией от иномарки крайне не рекомендуется. Что касается непосредственно штифтов, то они должны устанавливаться и затягиваться в определенной последовательности, при этом должен соблюдаться момент затяжки. Для этой цели используется специальный динамометрический ключ.

Помните о том, что при затяжке винтов необходимо руководствоваться технологией, а не применять грубую силу, поскольку это может привести к необратимым последствиям.

Это может стать причиной деформации ГБЦ. Внутри головки установлено множество различных элементов, которые скрыты крышкой, но о них мы расскажем далее. Работоспособность этого элемента определяет функционирование двигателя автомобиля в целом, это нужно знать и понимать.

Конструкция головки блока цилиндров и ее основные детали

С тем, что такое ГБЦ, мы разобрались. Теперь хотелось бы подробнее остановиться на конструкции и основных компонентах этого узла. Ниже будет рассмотрена основная информация о деталях, из которых состоит головка блока.

В отличие от сегодняшний ГБЦ, раньше эти элементы изготавливались из чугуна. В принципе, и сегодня в мире достаточно автомобилей, в которых установлены чугунные головки. Это связано с тем, что чугунные ГБЦ более подходят для тех транспортных средств, которые функционируют в сложных температурных режимах. Чугун может противостоять сильному холоду и знойной жаре, в то время как алюминиевые компоненты зачастую подвергаются деформации и термической усадке.

/>Так выглядит ГБЦ в разобранном и демонтированном виде

Отдельно следует остановиться на прокладке устройства. Прокладка ГБЦ изготавливается из армированного асбеста. Это делается с той целью, чтобы она могла выдержать не только высокую температуру, которая характерна для работы двигателя, но и высокий уровень давления. При этом асбестовая прокладка ГБЦ в состоянии обеспечить высокий уровень герметичности каналов охладительной системы, масляного провода, а также камеры сгорания.

Что касается остальных компонентов, об этом мы расскажем далее.

Устройство и расшифровка механизмов приведены ниже:

1. Прокладка — как вы поняли, выполняет очень важную роль в функционировании двигателя внутреннего сгорания.
2. ГРМ (расшифровка — газораспределительный механизм).
3. Картер (расшифровка — корпус ГБЦ). В картере расположены все узлы и механизмы данного устройства, а также патрубки охладительной системы, каналы масляного провода и, собственно, камера сгорания.
4. Специальные резьбовые выходы, в которые устанавливаются форсунки или свечи зажигания.
5. Непосредственно камера сгорания, в которой осуществляется процесс воспламенения горючей смеси, что позволяет автомобилю двигаться.
6. Привод ГРМ.
7. Также здесь расположены и посадочные плоскости вместе с резьбовыми креплениями, позволяющими крепить впускной и выпускной коллекторы.

Остановимся подробнее на этих компонентах. Клапаны головки блока цилиндров расположены в одном ряду. Угол их наклона по отношению к плоскости цилиндров составляет 20 градусов. В некоторых современных автомобилях устройство немного другое, но в большинстве случаев расположение клапанов именно такое.

Перейдем у передней части ГБЦ. Если ее разобрать, то вы увидите, что в ней находится специально отведенное место для установки цепного привода ГРМ и натяжителя цепи. Собственно, именно здесь эти компоненты и расположены. Что касается камер сгорания, то они плотно прилегают к блоку, а для этого специально обрабатываются механическим способом. По размерам площадь камер сжатия немного меньше, чем размеры днища у поршней. Это делается для того, чтобы при работе двигателя внутреннего сгорания, когда поршни поднимаются вверх, обеспечивалось интенсивное завихрение рабочей смеси мотора. Соответственно в результате этого улучшается и сама процедура сгорания горючей смеси.

С левой части ГБЦ вы можете увидеть четыре отверстия для свечек или форсунок системы зажигания. С обратной, правой стороны, расположен специальный фланец, на который крепится выпускной и впускной коллекторы. Рядом с этим фланцем вмонтированы и патрубки охладительной системы, по которым курсирует антифриз.

На верхней части ГБЦ установлены специальные отверстия, в которые устанавливаются направляющие втулки, опорные шайбы, устройства опор рычагов, а также корпус подшипников распределительного шкива. Сверху самой ГБЦ устанавливается специальная крышка, которая крепится при помощи восьми винтов.

Также следует отметить, что в головке расположены и несъемные компоненты:

• в первую очередь, это седла клапанов, предназначение которых заключается в обеспечении герметичности ;
• а также направляющие втулки клапанов.

Важно понимать, что данные компоненты устанавливаются методом прессовки в структуру ГБЦ. Соответственно, в домашних условиях из замена будет невозможной — это можно осуществить исключительно с использование необходимого термического оборудования, а также специализированного инструментария.

Некоторые гаражные «умельцы» все-таки практикуют этот ремонтный процесс у себя дома, но делать этого крайне не рекомендуется, поскольку неравномерный нагрев может привести к последствиям:

1. ГБЦ может изменить геометрию своей структуры, в результате чего будет нарушена плоскость ее прилегания к самому блоку.
2. ГБЦ попросту придет в негодность от неправильного нагрева.
3. В структуре головки могут появиться микротрещины, избавиться от которых будет очень тяжело.

В целом проведение таких работ в домашних условиях чревато тем, что устройство попросту придется в негодность и не останется ничего другого, как сдать его на металлолом. Разумеется, грамотный специалист при наличии необходимого оборудования может попытаться исправить проблему, но это получается не всегда. Поэтому рекомендуем вам прислушаться к нашим советам.

Техническое обслуживание и диагностика

Как известно, все механизмы транспортного средства рано или поздно будут нуждаться в диагностике и техническом обслуживании. В этом случае ГБЦ не является исключением. Первоочередной задачей любого автомобилиста в этом вопросе является периодическая диагностика тех компонентов головки, которые нуждаются в этом больше всего. В частности, тех, которые подвержены наибольшим нагрузкам.

• работоспособности клапанов;
• проверке работоспособности сальников клапанов;
• сальников распределительного шкива;
• и, разумеется, самой прокладке ГБЦ.

Может стать причиной появления масла в охлаждающей жидкости. И наоборот — попадании антифриза в масляную систему. В результате попадания масла в охладительную систему антифриз будет бурлить (но не кипеть), что приведет к троению двигателя, а со временем — невозможности его запуска. При это хладагент будет выходить из расширительного бачка, а датчик температуры мотора на приборной панели будет показывать кипение двигателя. В свою очередь, попадание хладагента станет причиной заливания свечей зажигания, о чем можно будет догадаться, выкрутив свечку и оценив ее состояние.

В целом на выход из строя элементов головки и на их корректную работу влияют многие факторы, но большинство из них касаются своевременной диагностики и ремонта. Даже такая мелочь, как (неправильный момент затяжки или несоблюдение порядка) может стать причиной деформации головки, что может привести и к поломке двигателя.

Для чего проводятся ремонтные работы? Есть множество случае, когда снятие головки неизбежно.

• необходимость расточки цилиндров;
• необходимость опрессовки втулок клапанов или их седел;
• выход из строя клапанов, что подразумевает необходимость их замены или ремонта;
• отшлифовка седел или работы по их доработке;
• необходимость замены прокладки головки (если она пробита или пропускает);
• или же при надобности заделывания микротрещин (эта операция может проводиться и без демонтажа ГБЦ).

Двигатели ВАЗ имеют классическую конструкцию, они состоят из двух основных частей — блока цилиндров и головки блока цилиндров (ГБЦ). Блок — это горячее сердце, а ГБЦ — это холодная голова, которая заставляет мотор работать. О головках блока моторов ВАЗ, их назначении, устройстве и обслуживании читайте в данной статье.

Назначение и функции головки блока цилиндров

Все современные бензиновые двигатели имеют одинаковую конструкцию, отличаясь лишь деталями. Каждый мотор состоит из двух основных частей — блока цилиндров и головки блока цилиндров (ГБЦ), которая как крышка накрывает блок. Такую разъемную конструкцию имеют и моторы Волжского автозавода (ВАЗ).

Головка блока цилиндров выполняет несколько основных функций:

• Обеспечение необходимой формы и герметичности камер сгорания;
• Выполнение функций газораспределения — ГБЦ служит корпусом для всего газораспределительного механизма, в головке же располагаются впускные и выпускные каналы;
• Обеспечение достаточной механической и тепловой прочности;
• Смазка ГРМ;
• Охлаждение камер сгорания со всей верхней частью двигателя (а также обеспечение герметичности водяной рубашки мотора);
• Обеспечение надежного монтажа для установки свечей зажигания, внешних элементов ГРМ и иного оборудования.

Таким образом, головка блока играет очень важную роль в двигателе, делая в принципе возможной его работу. Поэтому любая неисправность, деформация или повреждение ГБЦ или ее отдельных компонентов влечет за собой ухудшение работы двигателя, а в ряде случаев и полный отказ силового агрегата.

Устройство ГБЦ двигателей ВАЗ

Все описанные выше функции головка блока выполняет с помощью встроенных в нее деталей и целых узлов. Основу головки составляет цельнолитая деталь, изготовленная из прочного алюминиевого сплава, который обладает высокой теплопроводностью, а также некоторой вязкостью — она необходима для прочного прилегания головки через прокладку к блоку цилиндров.

В ГБЦ имеется ряд отверстий, полостей и углублений различной формы и назначения:

• Камеры сгорания;
• Полости водяной рубашки охлаждения (в головках современных типов там же располагаются и ребра жесткости);
• Впускные и выпускные каналы;
• Каналы для установки клапанов;
• Шахта для цепи ГРМ (в ГБЦ моторов ВАЗ «Классика»);
• Отверстия под установку свечей зажигания, датчиков (температуры, фаз, давления масла) и других деталей;
• Отверстия для болтов, с помощью которых головка прикручивается к блоку;
• Масляные каналы;
• Масляная ванна для смазки деталей ГРМ;
• Место для установки пенала с распределительным валом (на моделях ВАЗ «Классика»);
• Постель для установки распределительного вала (на поздних моделях ВАЗ).

На головку блока цилиндров тем или иным способом устанавливается ряд деталей и целых узлов, в том числе:

• В специальные каналы запрессовываются направляющие втулки клапанов;
• В верхней части камер сгорания устанавливаются седла клапанов (в ранних моделях — чугунные, в поздних — металлокерамические);
• Клапаны, пружины, рычаги привода клапанов и т.д.;
• Распределительный вал (или два вала в современных моделях) с подшипниками, сальниками и заглушками, в моделях ВАЗ «Классика» — вал с пеналом, в поздних моделях — алюминиевый корпус подшипников распределительного вала (в двигателях ВАЗ-2108, 2109, 21099 и некоторых моделей десятого семейства таких корпуса два, в двигателях актуальных моделей Lada — один, но большого размера);
• Впускной коллектор или дроссельный узел;
• Выпускной коллектор;
• Тройник для соединения ГБЦ с системой охлаждения;
• Свечи зажигания;
• Датчики температуры охлаждающей жидкости, аварийного падения давления масла, фаз ГРМ и другие;
• Успокоитель и натяжитель цепи или ремня привода ГРМ;
• Провод «массы»;
• Топливопровод;
• На многих моделях головок — трамблер, генератор и другие детали.

Сверху головка блока цилиндров закрывается с помощью крышки, которая выполняет защитные функции — она оберегает детали ГРМ от внешних воздействий. В крышке предусмотрена горловина для заливки масла, а также отверстия для болтов, с помощью которых крышка крепится к ГБЦ. Установка крышки производится через прокладку.

Сама головка блока ВАЗ устанавливается на блок цилиндров чрез прокладку, монтаж осуществляется на десяти болтах (во всех моделях), во многих головках есть и одиннадцатый болт, прикручиваемый сбоку. Прокладка обеспечивает необходимую герметичность камер сгорания, а также в некоторых пределах регулирует их объем.

В целом, ГБЦ автомобилей ВАЗ , особенно ранних моделей («Классика») имеют довольно простое устройство, поэтому обладают высокой надежностью и долговечностью. И благодаря своей конструкции их можно обслуживать и ремонтировать самостоятельно, без помощи специалистов. Этим пользуются очень многие владельцы старых «Жигулей», «Самар», «Спутников», ВАЗ десятого семейства, современных «Калин», «Приор» и «Грант», а также оснащенных теми же двигателями «Нив».

Типы головок блока цилиндров двигателей ВАЗ

В настоящее время Волжский автозавод выпускает большое количество (несколько десятков) моделей и модификаций двигателей для своих автомобилей, и практически на каждом из них используется своя головка блока. Однако все головки ВАЗ по ряду признаков можно разделить на группы.

По типу образования и подачи горючей смеси в камеры сгорания:

• Головки для классических карбюраторных двигателей;
• Головки для двигателей с системой впрыска топлива (инжекторные двигатели).

Все модели ВАЗ вплоть до десятого семейства изначально оснащались классическими карбюраторными двигателями, только в 2000-х годах Волжский автозавод стал устанавливать на моторы систему впрыска топлива. Все современные модели оснащаются инжекторами, однако такие моторы устанавливались и на многие автомобили ВАЗ «Классика» поздних выпусков (главным образом, на ВАЗ-2107). ГБЦ для инжекторов отличаются от ГБЦ для карбюраторных двигателей формой камер сгорания, креплением впускного коллектора и некоторыми другими деталями.

По количеству клапанов:

• ГБЦ традиционной конструкции с 8 клапанами;
• ГБЦ современной конструкции с 16 клапанами.

Сегодня 8-клапанные двигатели все еще находят самое широкое применение, в том числе и на новых моделях (Lada Kalina и другие). Однако большинство новых автомобилей ВАЗ оснащаются 16-клапанными двигателями.

Наконец, все головки можно разделить на несколько типов по назначению:

• ГБЦ индивидуальной конструкции для моторов моделей ВАЗ «Классика»;
• Унифицированные головки 21011-1003011-10 для всех двигателей ВАЗ «Классика»;
• Головки для моделей ВАЗ-2108, 2109 и 21099, а также 2113, 2114 и 2115;
• Головки для двигателей моделей десятого семейства ВАЗ-2110, 2111 и 2112;
• ГБЦ для карбюраторных двигателей автомобиля ВАЗ-2121 «Нива»;
• Головки для инжекторных двигателей ВАЗ «Классика» и «Нива»;
• Головки для новых двигателей Lada Kalina, Priora и Granta (разные для 8-ми и 16-клапанных моторов, а также для моторов с одним и двумя распределительными валами).

Необходимо отметить, что все моторы для классических моделей имеют принципиальное отличие от моторов автомобилей семейств «Самара», «Спутник» и более поздних. Дело в том, что на первых «Жигулях» (и вплоть до моделей ВАЗ-2107) двигатель имел продольное расположение, то есть — ось мотора (которую можно условно проложить по коленчатому валу) располагалась вдоль продольной оси автомобиля. А на более поздних моделях (начиная с ВАЗ-2108) двигатель стал располагаться поперечно. Это наложило свой отпечаток на конструкцию двигателя, в том числе и на конструкцию ГБЦ.

Головки блока ранних моделей имеют два основных отличия от головок поздних моделей:

• В ГБЦ моторов ВАЗ-2101 — 2107 имеется шахта для цепи ГРМ, в более поздних двигателях привод ГРМ укрыт декоративной пластиковой накладкой;
• В ГБЦ ранних моделей распределительный вал укладывается в отдельный «пенал», в более поздних моделях распредвал укладывается непосредственно в головке, и сверху укрывается крышками (а в самых новых моделях — корпусом подшипников вала ГРМ).

Конечно, есть и иные отличия, которые незаметны на первый взгляд — иная геометрия и размеры камер сгорания, впускных и выпускных клапанов, другое расположение полстей водяной рубашки и т.д.

Особую категорию составляют головки блока ВАЗ для тюнинга. Волжские моторы имеют неплохой потенциал для форсирования и улучшения работы, однако при массовом производстве реализовать все возможности мотора невозможно по экономическим и иным причинам. А улучшить работу мотора можно с минимальными доработками ГБЦ — изменением формы и объема камер сгорания, установкой других клапанов, преобразованием форм и сечений впускных и выпускных каналов и т.д. Все это реализуется в специальных головках для тюнинга двигателей ВАЗ — установка такой головки повышает мощность двигателя, делает его работу более стабильной и надежной, хотя не всегда это хорошо сказывается на экономичности. Сегодня тюнинговые ГБЦ для ВАЗ становятся все более популярными, но более широкому их распространению мешает относительно высокая стоимость.

Запомнить все разновидности моторов и головок блока цилиндров, используемых на всех моделях ВАЗ, могут только постоянно работающие с этими деталями специалисты, поэтому перед покупкой новой ГБЦ или деталей для нее необходимо уточнить модель и модификацию мотора, а также каталожные номера всех деталей. Эта предосторожность будет нелишней, и она позволит избежать проблем с ремонтом двигателя старых «Жигулей» и новых автомобилей Lada.

Головка блока цилиндров во время эксплуатации не требует какого-то специального обслуживания (за исключением рекомендации избегать перегрева двигателя — вследствие этого головку может просто-напросто повести), однако ГБЦ и установленные в ней детали периодически могут выходить из строя, что потребует ее снятия и ремонта.

Наиболее часто головку блока ВАЗ приходится снимать для замены прокладки, расположенной между ней и блоком. О том, что пора снять ГБЦ и заменить прокладку могут говорить следующие признаки:

• Появление подтеков масла на линии соединения головки и блока;
• Утечка охлаждающей жидкости через прокладку наружу или в картер двигателя (последнее определяется с помощью масляного щупа — масло в этом случае становится мутным, зачастую приобретает бурый оттенок);
• Прорыв газов из камер сгорания в водяную рубашку (о чем могут свидетельствовать выбросы охлаждающей жидкости при открытии пробки радиатора на работающем двигателе).

Однако существуют и иные неисправности, которые требуют снятия головки ГБЦ — замена клапанов, ремонт поршневой группы и другие.

Снятие ГБЦ

О том, как производится снятие головки блока цилиндров , подробно описано в инструкции по эксплуатации автомобиля, поэтому здесь лишь вкратце опишем общий порядок выполнения этой работы. Обычно данная операция производится следующим образом:

1. Поставить автомобиль на ровную площадку, зафиксировать с помощью ручного тормоза, рычаг переключения передач установить в нейтральное положение;
2. Отсоединить от аккумулятора провод «массы» (минусовой);
3. По меткам на шкивах (или шестернях) и двигателе установить первый цилиндр в ВМТ (на новых моделях для этого предварительно необходимо открутить защитный кожух привода ГРМ);
4. Слить из двигателя охлаждающую жидкость;
5. Отсоединить все подключенные к ГБЦ провода — бронепровода свечей зажигания, провода датчиков, клеммы подключения «массы» и т.д.;
6. Отсоединить от ГБЦ патрубки системы охлаждения, топливопроводный шланг и иные трубки;
7. На некоторых моделях — открутить трамблер, генератор и другие детали;
8. Освободить карбюратор или дроссельный узел от патрубков, проводов, тросов и других деталей;
9. Открутить от выпускного коллектора приемную трубу глушителя;
10. С помощью специального инструмента демонтировать шестерни, натяжные ролики и другие детали привода ГРМ;
11. Снять крышку ГБЦ;
12. Открутить десять болтов крепления головки к блоку;
13. Снять ГБЦ.

Теперь можно заменить прокладку либо произвести ремонт головки, для чего от нее откручиваются впускной и выпускной коллекторы, а она разбирается дальше (рассухариваются и вынимаются клапаны, снимается распределительный вал и т.д.). Но в любом случае снятую головку необходимо всесторонне осмотреть и проверить ее состояние, о чем рассказано ниже.

Необходимо обратить внимание на два очень важных момента. Во-первых, болты головки необходимо откручивать в определенном порядке и по определенной схеме. Обычно откручивание начинается с центральных болтов, а последними отворачиваются крайние болты, причем сначала все болты нужно ослабить (не более чем на один оборот), а уже затем полностью выкручивать.

Во-вторых, съем головки блока необходимо производит очень аккуратно, чтобы не повредить ее, особенно ее нижнюю (привалочную) поверхность. Поэтому при снятии ГБЦ ни в коем случае нельзя поддевать ее отверткой или иными инструментами, лучше сдвинуть головку вбок, а затем поднять руками. В некоторых двигателях можно приподнять головку, с помощью импровизированного рычага из отвертки, подложенной под выпускной коллектор.

Снятую головку необходимо укладывать только нижней стороной на ровные и чистые деревянные бруски — это предотврати нижнюю часть от царапин и деформаций. И, конечно же, ни в коем случае нельзя бросать головку, так как при падении она может получить серьезные повреждения и будет непригодна для дальнейшего использования.

Проверка, ремонт и замена деталей головки

При снятии головки блока цилиндров даже для замены прокладки стоит провести ее проверку, а при необходимости и ремонт. В первую очередь необходимо выполнить следующее:

• Очистить нижнюю часть головки и верхнюю часть блока цилиндров от остатков старой прокладки (это нужно делать без применения острых предметов), необходимо добиться, чтобы эти поверхности были сухими и блестящими;
• Промыть ГБЦ, очистить нагар с камер сгорания, удалить масло из всех каналов и отверстий и т.д. Также необходимо промыть масляные каналы, для чего в них (после заглушки вертикального канала) на 15-20 минут заливается бензин. В новых моделях двигателей Lada бензином промыть нужно и корпус подшипников распредвала (в него также на 15-20 минут наливается бензин, тереть корпус не нужно, так как в этом случае есть риск его повреждения);
• Проверить головку на предмет трещин, сколов, вмятин и иных деформаций, ГБЦ с трещинами или повреждениями подлежит замене;
• Проверить все отверстия и опорные поверхности на предмет износа, задиров, прогорания и иных повреждений (седла клапанов, опорные поверхности подшипников и других);
• Такую же проверку провести в отношении движущихся и соприкасающихся деталей — толкателей и втулок клапанов, кулачков, коромысел и других. Особенно тщательно нужно проверить кулачки и опорные поверхности распределительного вала, при обнаружении задиров или глубоких борозд вал нужно заменить;
• Проверить клапаны, зазоры между ними и втулками, очистить их от нагара;
• Проверить целостность и геометрию пружин клапанов и других деталей ГРМ;
• Проверить геометрию (плоскостность) всех гладких поверхностей — нижней (привалочной), а также поверхностей крепления впускного и выпускного коллекторов. Проверка производится с помощью металлической линейки — ее необходимо прикладывать ребром вдоль и по диагоналям поверхности, и с помощью щупа измерять толщину появляющихся при этом щелей. Допускается отклонение от плоскостности не более чем в 0,1 мм, в противном случае необходимо либо шлифовать неровную поверхность, либо установить новую головку;
• Произвести проверку герметичности водяной рубашки. Для этого необходимо плотно закрыть выходное отверстие водяной рубашки, и налить в нее керосин или иную текучую жидкость. Если в течение 15-20 минут уровень жидкости останется неизменным, значит ГБЦ герметична, падение уровня жидкости говорит о наличии трещин или иных повреждений, в этом случае головка подлежит замене;
• Произвести проверку герметичности прилегания клапанов. Для этого нужно перевернуть головку и налить в камеры сгорания керосин или иную текучую жидкость. Если в течение 3 минут уровень жидкости останется неизменным, то клапаны хорошо прилегают к седлам, если же уровень жидкости понизился, то стоит притереть клапаны;
• Измерить длину болтов крепления ГБЦ. Дело в том, что болты с течением времени становятся длиннее (вытягиваются), и подлежат замене. В старых моделях длина болтов должна быть не более 135,5 мм, в новых — не более 98 мм.

После проверки принимается решение о ремонте или полной замене головки блока цилиндров и ее отдельных деталей. В ряде случаев провести ремонт собственными силами невозможно (например, при необходимости шлифовки привалочной поверхности), поэтому имеет смысл обратиться в сервисный центр. Однако такой ремонт довольно дорог, занимает много времени и не всегда приводит к ожидаемым результатам, поэтому иногда проще и дешевле купить и установить новую головку двигателя.

Установка ГБЦ на двигатель

Монтаж головки блока ВАЗ — дело едва ли более простое, чем демонтаж. Здесь необходимо строго придерживаться инструкций и некоторых правил.

Перед установкой головку нужно собрать (если она была разобрана), а на блок обязательно уложить новую прокладку (замена прокладки производится каждый раз после снятия ГБЦ). Далее необходимо смазать маслом все болты крепления головки и резьбовые отверстия, после чего без натяга вкрутить их в головку. Закручивание болтов производится строго по инструкции, обычно затяжка начинается с центральных болтов, однако в некоторых моделях все производится с точностью наоборот, то есть — с крайних болтов, постепенно передвигаясь к центральным.

Болты вкручиваются в несколько этапов, причем на каждом этапе необходимо прикладывать определенное усилие:

• Сначала все болты вкручиваются с усилием около 20 Н·м (хотя для некоторых головок усилие может достигать 40 Н·м и более);
• Затем каждый болт подтягивается с усилием от 74 до 120 Н·м;
• В последнюю очередь затягивается одиннадцатый болт сбоку ГБЦ, к которому прикладывается усилие в пределах 30-40 Н·м.

То есть, для затяжки головки блока необходимо иметь динамометрический ключ, без него выполнить работу правильно не получится.

В современных головках ВАЗ находят применение болты TTY (Torque-To-Yield — «крутящий момент до предела текучести»), имеющие ряд отличий от обычных болтов. Такие болты затягиваются не с тем или иным усилием, а на определенный угол, для чего нужен специальный ключ. Болт TTY при затяжке деформируется, практически достигая предела текучести (то есть, почти ломаясь), но при этом повышается его усталостная долговечность, что обеспечивает надежную фиксацию ГБЦ на блоке в течение длительного времени. Однако болты TTY являются одноразовыми и после снятия головки их обязательно необходимо заменить новыми.

При правильной затяжке болтов головка блока ВАЗ надежно фиксируется на блоке цилиндров, обеспечивая номинальные технические характеристики двигателя. Если же провести затяжку болтов с нарушением инструкций и рекомендаций, то почти наверняка совсем скоро двигатель потребует нового ремонта и серьезных затрат.

Головка двигателя, или головка блока цилиндров (ГБЦ) наряду с газораспределительным механизмом (ГРМ) является одной из важных деталей и от неё зависит не только мощность и экономичность мотора, но и его долговечность. В этой статье, рассчитанной больше для новичков, я постараюсь подробно описать устройство, обслуживание и ремонт головки, а также все нюансы связанные с ней. Ну а если кто то из уважаемых читателей захочет ознакомиться с каким то нюансом более подробно, то я для этого установил в этой статье несколько ссылок, перейдя по которым можно будет попасть на более подробную статью.

Прежде чем перейти к обслуживанию или ремонту, для начала рассмотрим изготовление и устройство головки простейшего восьми-клапанного мотора. И только изучив устройство ГБЦ простейших двигателей, затем не возникнет сложностей в обслуживании более сложных головок 16 клапанных двигателей. Хотя, головка с 16 клапанами и ещё одним распределительным валом не такая уж и сложная и по сути представляет собой как бы сдвоенную 8-ми клапанную «голову», но не будем забегать вперёд. Изучив устройство простейшей головки, любой начинающий автовладелец, или ремонтник, без труда сможет провести её обслуживание или ремонт своими силами у себя в гараже

Головка двигателя — изготовление и устройство.

Головка блока большинства современных двигателей представляет из себя достаточно толстую плиту, отлитую из лёгкого алюминиевого сплава (на некоторых более древних моторах для материала головки использовали чугун). После отливки заготовки будущей ГБЦ, на ней фрезеруют плоскости сопряжения с блоком цилиндров и с клапанной крышкой, а также с высокой точностью растачивают нужные посадочные отверстия для в опорах постелей (у большинства головок четырёхцилиндровых восьми-клапанных моторов имеются пять опор постелей).

Опоры постелей распределительного вала изготавливают разъёмными (из двух половин) и верхняя половина растачивается в корпусах постелей (подшипников скольжения), а нижняя опора изготавливается как одно целое с корпусом головки двигателя. Конечно же, чтобы достичь идеальной точности отверстий под подшипники распределительного вала, отверстия в опорах растачивают в сборе с корпусами подшипников и поэтому они не взаимозаменяемы. То есть головку цилиндров любого двигателя можно заменять только в сборе с корпусами подшипников скольжения для распредвала.

Ну а газораспределительные впускные и выпускные каналы делают изначально в момент отливки корпуса головки (современные не отливают, а фрезеруют из цельного куска материала — см. видео ниже), ну и далее шлифуют плоскости на их выходе, для крепления впускного и выпускного коллекторов, ну и сверлят отверстия и нарезают резьбу, под шпильки для крепления обоих коллекторов (впускного и выпускного). С другого конца впускных и выпускных каналов растачивают (фрезеруют) посадочные места под запрессовку сёдел клапанов, которые выполняют из жаростойких сплавов.

В районе сёдел клапанов сначала растачивают сферические камеры сгорания, количество которых зависит от количества цилиндров в блоке двигателя, а после расточки камер сгорания уже делают посадочные места под сёдла клапанов и высверливают отверстия для запрессовки направляющих . А глубина камер сгорания напрямую зависит от степени сжатия конкретного двигателя и чем больше степень сжатия, тем меньше глубина камер сгорания.

Сам процесс изготовления головки двигателя из цельной болванки алюминиевого сплава, на современном фрезерном центре, желающие могут посмотреть в видеоролике чуть ниже.

Механизм привода клапанов (механизм газораспределения).

В любой головке двигателя имеется механизм привода клапанов, или как его ещё называют — газораспределительный механизм (сокращённо ГРМ). Этот механизм служит для открытия и закрытия в нужный момент впускных и выпускных клапанов. Клапаны 2 (см. рисунок слева) на более современных машинах (в том числе и на наших восьмёрках, девятках и последующих моделях ВАЗ) приводятся в действие непосредственно давлением кулачков распредвала, через цилиндрические толкатели 3.

А в специальное гнездо толкателя вставляется регулировочная шайба 6, с помощью которой производят изменение (регулировку) клапанного зазора — о регулировке зазоров клапанов с помощью таких шайб я написал отдельную подробную статью , а регулировку зазоров клапанов на более современных двигателях с системой VTEC, желающие могут почитать .

Cнятие и установка головки двигателя автомобиля.

Прежде чем начинать ремонт головки цилиндров двигателя её необходимо снять. Как правило головку отделяют от блока мотора, если необходимо удалить нагар с поверхности камер сгорания и тарелок клапанов, ну или заменить клапаны, или направляющие втулки клапанов. Обо всех этих операциях я уже писал у себя на сайте, например вот в . Ну а сальники клапанов на большинстве моторов можно заменить и не снимая головки (о замене сальников клапанов подробно описано ).

Далее я опишу последовательность действий при снятии головки двигателя на примере восьми-клапанного двигателя отечественных восьмёрок и девяток, но на других автомобилях с подобными моторами последовательность действий не сильно отличается (ну разве что за исключением некоторых мелочей).

Для начала следует установить машину на подъёмник (или подогнать к смотровой яме в гараже) и для безопасности снять минусовую клемму с .

последовательность откручивания болтов головки двигателя

После ремонта головки устанавливаем её на место с новой прокладкой и собираем

всё в обратной последовательности, прижав головку цилиндров к блоку с помощью болтов и с положенным моментом, указанным в мануале вашего двигателя.

Перед установкой штатных болтов крепления головки к блоку, советую измерить их длину c помощью штангенциркуля и если болты крепления головки вытянулись так, что их длина превышает 135,5 мм, то такие болты использовать не советую, их следует заменить новыми. Иначе любой уставший болт при затяжке (или после её) может лопнуть в любой момент и выкрутить его будет не так то просто.

Но не это главное, а то, что лопнуть болт (или два) может во время эксплуатации машины и охлаждающая жидкость может начать просачиваться в картер и начать смешиваться с . А это может привести к печальным последствиям (кому интересно к каким — ).

После установки головки двигателя на своё место и затяжки болтов с положенным моментом и в правильной последовательности, показанной на рисунке слева, далее следует отрегулировать натяжение ремня с помощью специального приспособления, описанного в , и затем нужно будет проверить и отрегулировать клапанные зазоры (о регулировке клапанов ).

Ну а ниже я подробно опишу разборку и сборку головки цилиндров двигателя переднеприводных Вазов с восьмиклапанным газораспределением, но разумеется почти так же можно произвести разборку и сборку головки и на других автомобилях с подобными двигателями, в том числе и иномарках.

Разборка и сборка головки двигателя.

Разборка. Естественно, если вам требуется заменить какую либо одну изношенную деталь, то можно не разбирать полностью головку цилиндров, а снять только ту деталь, которую нужно заменить новой. Но всё же я опишу полную разборку и сборку, так как это может пригодиться в некоторых случаях (например при капремонте).

Укладываем головку двигателя на чистый верстак, откручиваем крепёжные винты и снимаем карбюратор с проставкой, а так же теплоизолирующий экран карбюратора, если он есть. Далее снимаем выпускной коллектор, если он не был снят заранее ешё под капотом.

Так же, если не были сняты заранее, отсоединяем отводной патрубок рубашки охлаждения двигателя, выкручиваем датчик указателя температуры охлаждающей жидкости и , а так же выкрутите .

Затем вынимаем их отверстий в головке толкатели клапанов с регулировочными шайбами. Надавив на торцы клапанов с помощью рассухаривателя и сжав клапанные пружины, извлекаем сухарики, пружины с тарелками, и опорные шайбы пружин, ну и далее перевернув головку двигателя, вынимаем клапана из отверстий клапанов.

Сборка головки цилиндров . Отремонтировав головку (о ремонте я напишу чуть ниже) собираем всё в обратной последовательности:

• устанавливаем опорные шайбы пружин на место.
• смазываем моторным маслом стержни клапанов и новые сальники клапанов.
• надеваем с помощью оправки на направляющие (с обратной стороны головки) новые сальники клапанов (об этом я подробно писал в статье замена сальников клапанов — ссылка выше).
• вставляем со стороны камер сгорания клапана в отверстия направляющих втулок и новых сальников клапанов. Новые сальники зафиксируют клапана от выпадания.
• устанавливаем пружины и тарелки пружин и далее сжимая пружины с помощью рассухаривателя, устанавливаем сухарики в свои посадочные места.
• вставляем далее в отверстия головки двигателя толкатели клапанов с регулировочными шайбами.
• очистив плоскости сопряжения головки и корпусов подшипников от остатков прокладки, грязи и масла.
• смазываем чистым моторным маслом опорные шейки и и укладываем его в постели в таком положении, чтобы кулачки первого цилиндра были направленны вверх.
• устанавливаем сверху на свои места корпуса подшипников распредвала (крышки постелей) и затягиваем их в два приёма, как показано на рисунке ниже.
• предварительно затягиваем крепёж до прилегания поверхностей корпусов подшипников к плоскостям головки двигателя, при этом следим за тем, чтобы установочные втулки корпусов (если они есть) свободно вошли в свои посадочные отверстия.
• далее в той же последовательности окончательно затягиваем крепёж с помощью динамометрического ключа с положенным моментом (для восьмёрок и девяток ВАЗ момент 21,6 Н м (2,2 кгс·м)).
• устанавливаем новый сальник распределительного вала, предварительно смазав его рабочие кромки чистым моторным маслом — подробно об этом .
• остальное навесное оборудование устанавливаем на головку в последовательности, обратной разборке.

Головка двигателя — диагностика технического состояния и ремонт.

О ремонте головки двигателя я уже написал несколько статей, ссылки на которые будут опубликованы чуть ниже. А в этой статье я напишу лишь основное, что касаемо проверки технического состояния и ремонта, а так же о том, о чём я не писал в других статьях.

Перед деффектовкой головки тщательно отмываем её с помощью кисти и сольвента. Удаляем нагар с тарелок клапанов и с поверхности камер сгорания, с помощью мягкой латунной проволочной щётки-насадки, насаженной в патрон электродрели. Так же полезно будет удалить нагар со стенок выпускных каналов.

Далее следует внимательно осмотреть головку двигателя. На всех опорах (постелях) под шейки распредвала и в отверстиях для толкателей клапанов не должно быть трещин, царапин, задиров и других повреждений. А вообще трещины в любых местах головки недопустимы. Ну и при подозрении на попадание охлаждающей жидкости в моторное масло (конечно же при исправной прокладке головки) не помешает проверить герметичность головки цилиндров.

Для проверки герметичности следует закрыть заглушками все отверстия рубашки охлаждения и далее следует нагнетать насосом воду в рубашку охлаждения, под давлением не менее 0,5 МПа (5 кг/см²). При этом в течении не менее двух минут не должно наблюдаться утечек воды из головки.

Также проверку герметичности можно осуществить и с помощью нагнетания сжатого воздуха (например ). Отверстия рубашки так же закрываем заглушками или листом толстого оргстекла (я об этом уже писал в статье про ремонт треснувшей головки — ссылка на статью выше), а давление сжатого воздуха, подаваемого в полости рубашки не менее 1,5 — 2 кг/см².

Перед подачей сжатого воздуха головку опускаем в ванну с горячей водой (температура примерно 60 — 80ºС) и далее подаём воздух и засекаем время. В течении не менее 1,5 минуты нигде не должно наблюдаться выхода пузырьков воздуха из головки.

Сёдла клапанов . Внимательно осматриваем рабочие фаски сёдел (зону контакта с тарелками клапанов), на которых не должно быть точечных раковин, коррозии или различных повреждений. Мелкие повреждения можно устранить с помощью шлифовки (с помощью насадки) , но при этом снимаем как можно меньше материала. Но лучше всего восстанавливать фаски сёдел с помощью специального набора, который я описал в статье о восстановлении и ремонте сёдел клапанов — ссылка на статью выше (в списке ссылок).

О замене направляющих втулок и о самих втулках я также написал отдельную статью, ссылка на которую выше.

Клапаны. С клапанов удаляем нагар и проверяем не деформированы ли стержни клапанов и нет ли трещин на тарелках клапанов. Клапаны имеющие повреждения разумеется заменяем новыми.

Также не помешает проверить состояние рабочих фасок на тарелках клапанов. При мелких повреждениях их можно шлифануть, но при этом важно выдержать углы фасок в 45º30′±5′.

При этом расстояния от нижней плоскости тарелок клапанов до базовых диаметров (34 и 30,5 на восьмёрках девятках) должны быть в пределах 1,3 — 1,5, и 1,8 — 2,0 мм.

Пружины клапанов . Осматриваем пружины и убеждаемся в том, что на них отсутствуют трещины, а так же не снизилась ли упругость пружин, проверив их деформацию под нагрузкой (показано на рисунке справа).

Толкатели клапанов . Также осматриваем и проверяем состояние рабочих поверхностей всех толкателей, на которых не должно быть задиров, царапин, а тем более трещин. Если обнаружите дефекты, то меняйте дефектные толкатели новыми.

Также проверьте длину болтов крепления головки к блоку и если они вытянулись (допустимую длину я написал выше), то меняйте болты новыми.

Регулировочные шайбы. Осмотрите их, особенно рабочие поверхности, которые должны быть идеально гладкими, без царапин, забоин и задиров, а тем более трещин. Так же на поверхностях всех регулировочных шайб не должно быть ступенчатого или одностороннего износа или стёртого металла. Допустимы лишь концентричные следы от приработки с кулачками распредвала.

Надеюсь эта статья (и другие тоже, на которые я указал ссылки) о головке двигателя будет полезна начинающим автовладельцам или ремонтникам, успехов всем.

Головка блока цилиндров — это важнейшая деталь для каждого современного укомплектовываются абсолютно все силовые установки, будь это дизельный автомобиль или бензиновый. Конечно, различия между ними есть — и вид топлива, однако устройство и принцип работы головки блока от этого не изменяются. Поэтому сегодня мы разберем общую конструкцию данного элемента.

и принцип работы

Несмотря на свою важность в работе двигателя, головка блока цилиндров имеет вполне простую конструкцию. Данный механизм состоит из таких частей, как:

• клапаны газораспределения, а именно впускной и выпускной;
• свечи зажигания (в случае с бензиновым) либо форсунки (в случае с дизельным двигателем);
• блок камеры сгорания топливно-воздушной смеси.

Исходя из фото, предоставленного в самом начале статьи, мы видим, что представляет собой конструктивную часть двигателя (по сути, большую алюминиевую крышку) с запрессованными седлами клапанов и направляющими втулками. Следует отметить, что оси этих деталей должны полностью совпадать друг с другом, иначе в противном случае весь кривошипно-шатунный механизм выйдет из строя.

Головка ДВС и блок конструктивно соединяются между собой при помощи специальной огнеупорной сталеасбестовой прокладки. Последняя исключает возможность выхода газов через место соединения устройств и потерю компрессии. Следует отметить, что данная прокладка, несмотря на свою примитивную конструкцию, очень важна для автомобиля. В случае потери ее герметизационных свойств может ухудшиться работа всего двигателя. Вначале произойдет явление компрессии, мотор потеряет свою мощность, а затем и вовсе может прекратить работу. Тяга автомобиля прекращается из-за несанкционированного выхода газов из камеры. А учитывая то, что внутри ДВС образуется высокая степень сжатия (порядка 2 тысяч атмосфер на дизельных и 100 на бензиновых моторах), потеря мощности может быть существенной.

Головка блока цилиндров (ГАЗель 3302 в том числе) также входит в состав КШМ, поэтому ее взаимосвязь с двигателем является непосредственной.

Особенности технического обслуживания

Каждая деталь, какой бы надежной она ни была, рано или поздно подвергается износу, несмотря на то что головка блока цилиндров (ВАЗ-2110 в том числе) может прослужить от 200 до 400 тысяч километров. Это не исключает возможности ее деформации и износа ранее. Как правило, это происходит вследствие частого но ГБЦ может сломаться и по причине несвоевременной замены прокладки. Поэтому, чтобы головка блока прослужила как можно дольше, во-первых, не перегревайте мотор и не пытайтесь охлаждать его водой сверху. Во-вторых, регулярно меняйте и проверяйте состояние прокладки. То же самое относится и к крепежным болтам. Далее не забывайте о сезонной чистке клапанов впускного и выпускного такта он нагара. При соблюдении этих простых советов ваш двигатель прослужит долго и без всяких поломок.

Последние материалы раздела:

Рецензия на диплом представляет собой документ, в котором указана оценка выпускной квалификационной работы. При отсутствии такого свидетельства.

Платное обучение очень популярно. За свое образование платят студенты и высших учебных заведений, и колледжей. Однако не каждый человек, который.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИФедеральное государственное бюджетное образовательное учреждениевысшего профессионального.
